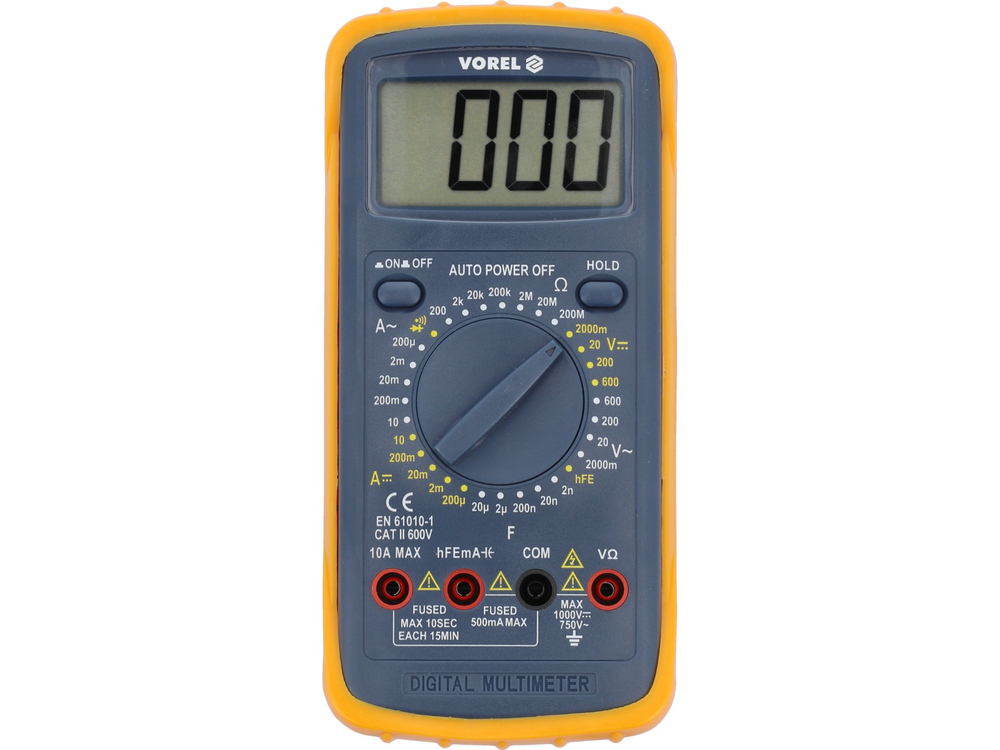

O medidor universal 81783 com gama manual para cada medição permite efetuar medições eléctricas básicas e avançadas. A proteção adicional contra danos mecânicos é fornecida pelo chamado "holster" - ou seja, um invólucro de borracha esticado sobre a caixa do aparelho.

Medições básicas:

• Medição de tensão CA: A.C. 0-600 V
• Medição de tensão DC: D.C. 0-600 V
• Medição de corrente alternada: A.C. 0-10 A
• medição de corrente contínua: D.C. 0-10 A
• medição de resistência: 0-200 MΩ
• teste de díodos:_IF 1 mA,_UR 2,8 V
• teste de continuidade do circuito: 0-30 Ω

Medições adicionais:

• medição de condensadores: 0-20 μF

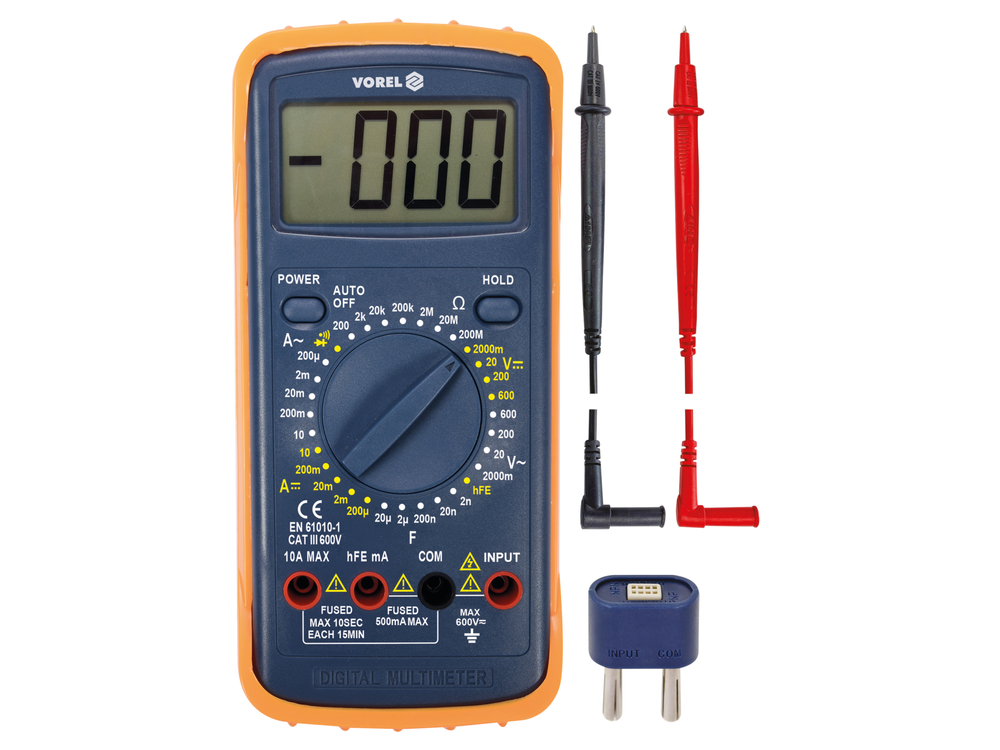

• teste de transístor hFe: 0-1000, tomada de medição incorporada

Exactidões de medição:

Exemplo de determinação da exatidão para medição de tensão CA. Cálculo para o resultado da medição: 235 V

• A exatidão de medição do medidor 81783 para esta gama é: ±(1,2% + 5), resolução 1 V
• cálculo da fórmula do erro de medição: (resultado da medição x 1,2%) + 5 x resolução
• cálculo: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Resultado incluindo o erro de medição para a indicação 235 V = 235 ± 7,82 V*

• Resultado incluindo o erro de medição para a indicação de medição da tensão CC: 12 V = 12 ± 0,08
• Resultado incluindo o erro de medição para a indicação de medição da corrente CA: 8A = 8 ± 0,26 A*

Uma tabela com a resolução e a exatidão para uma determinada medição pode ser encontrada nas instruções de funcionamento.

*O medidor 81783 não tem uma função de medição de rms real, pelo que o resultado acima é o valor rms real da tensão CA apenas para uma forma de onda sinusoidal correta.

Funções incorporadas:

• DATA HOLD - retém o valor atualmente medido no visor

Informações adicionais:

• Ecrã LCD, resultado máximo apresentado: 1999
• sinal sonoro no ensaio de continuidade para resistências inferiores a 30 Ω
• comutação automática do teste de díodos para o teste de continuidade quando a resistência do circuito é inferior a 30 Ω (não é possível definir o medidor apenas para o teste de díodos)

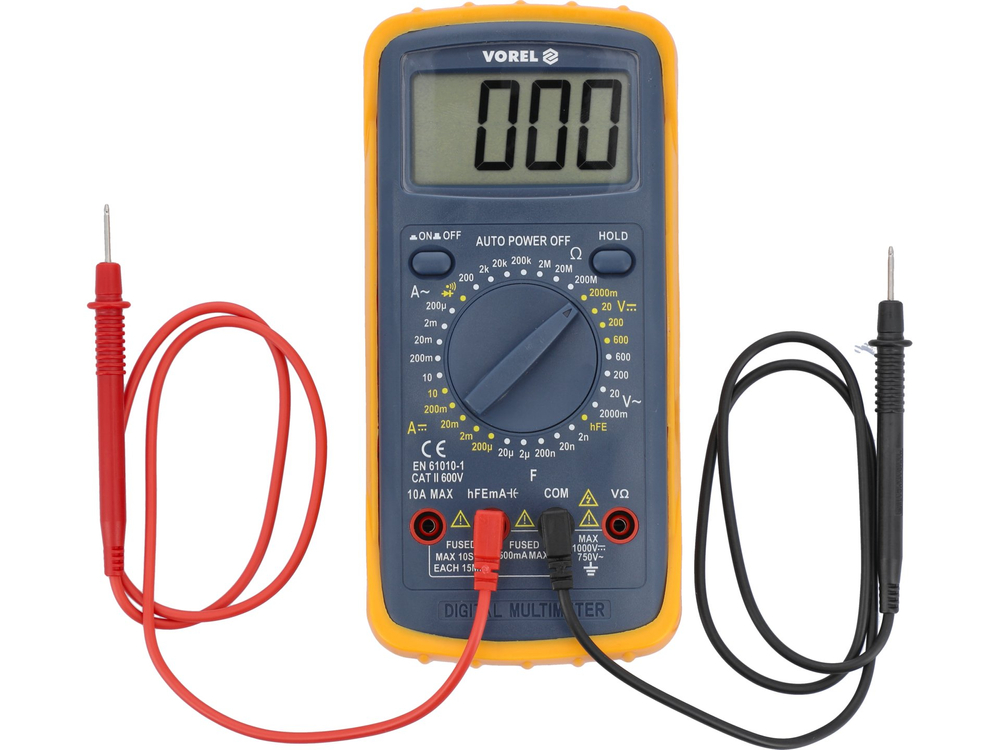

• sondas de medição incluídas
• construção com proteção contra sobrecarga

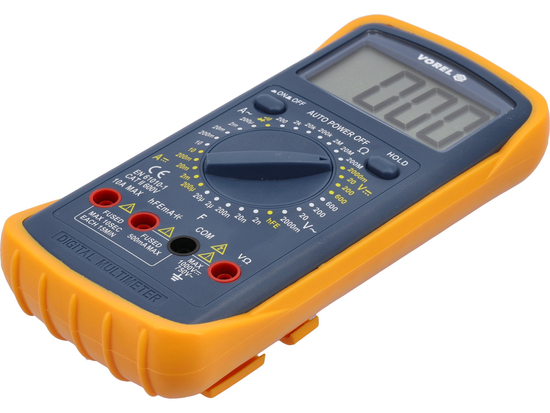

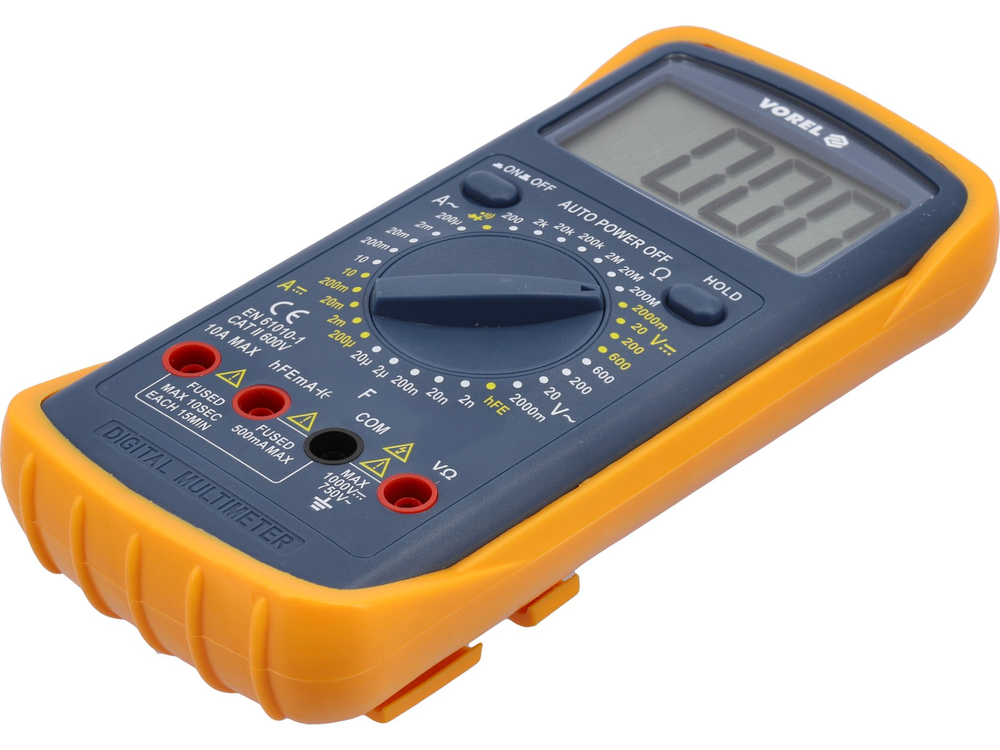

• caixa em ABS + o chamado coldre, ou seja, um invólucro de borracha que protege o medidor de danos mecânicos
• desligamento automático do medidor
• indicador de bateria fraca
• alimentação eléctrica: bateria de 9 V (6F22)

Atenção!

No caso de medição de valores desconhecidos com um medidor com mudança manual de gama através do seletor, as medições devem ser efectuadas sucessivamente a partir da gama maior até à gama que dá o resultado mais preciso - caso contrário, existe o risco de danificar o dispositivo.
