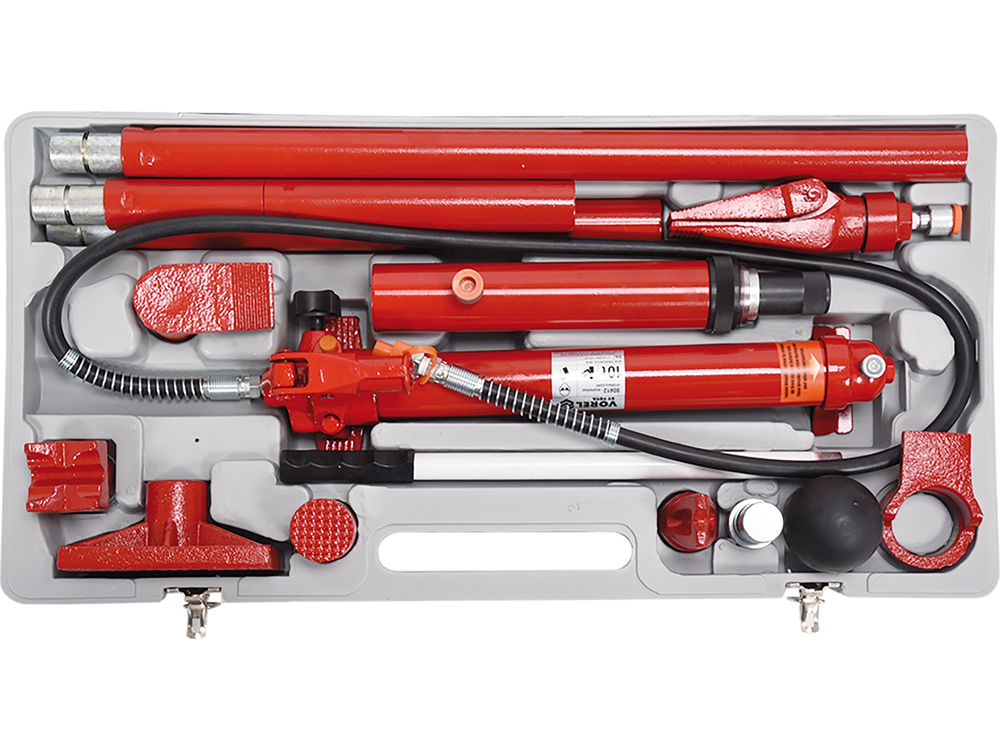

Caixa de plástico de 10 t com espalhador hidráulico

O distribuidor hidráulico foi concebido para trabalhos de oficina e pode ser utilizado para trabalhos de montagem e de chapa metálica, para trabalhos que exijam forças estáticas significativas.

O aparelho foi concebido para

• levantar
• esticar
• estender
• dobrar
• endireitar
• puxar

Dados técnicos:

• conjunto colocado numa mala de transporte
• peso [kg] - 35,4
• pressão de funcionamento [bar] - 620
• tamanho da rosca de ligação ["] - 13/16-20 UNEF
• carga máxima [mil kg] - 10
• curso do pistão [mm] - 150

Montagem e utilização do sistema hidráulico:

• Ligar o tubo da bomba ao conetor do cilindro, enroscando a porca de ligação na rosca. Verificar se a porca foi apertada corretamente
• Fechar a válvula de descarga rodando-a no sentido dos ponteiros do relógio
• Criar pressão na bomba, deslocando a alavanca da bomba para cima e para baixo. Após alguns movimentos, o cilindro começa a funcionar
• Para libertar a pressão na bomba, rodar a válvula no sentido contrário ao dos ponteiros do relógio
• Quando a válvula de drenagem é aberta, o atuador começa automaticamente a regressar à sua posição de repouso. Não desmonte o sistema hidráulico sob pressão.
• A bomba pode ser utilizada em qualquer posição, tanto na vertical como na horizontal. Na posição vertical da bomba, a extremidade com o tubo flexível deve estar sempre virada para baixo

Controlo do nível de óleo:

• Para verificar o nível de óleo da bomba, colocar a bomba na posição vertical com a extremidade do tubo flexível virada para baixo
• abrir a válvula de drenagem
• desapertar a válvula de respiro, retirar a vareta de nível de óleo e ler o nível de óleo
• se necessário, corrigir o nível de óleo de modo a que o óleo cubra toda a superfície plana da vareta

A unidade foi enchida com óleo hidráulico na fábrica.

Utilize apenas o tipo de óleo correto.

Recomenda-se a utilização do óleo hidráulico HYDROL com o símbolo L-HL-46.

Purga dabomba:

• para purgar o sistema hidráulico da bomba, coloque a bomba na posição vertical com o tubo flexível virado para baixo
• abra a válvula de drenagem
• abrir a válvula de purga e retirar a vareta indicadora do nível de óleo
• efetuar vários movimentos completos com a alavanca da bomba
• fechar a válvula de drenagem, instalar o indicador do nível de óleo e fechar a válvula de purga
