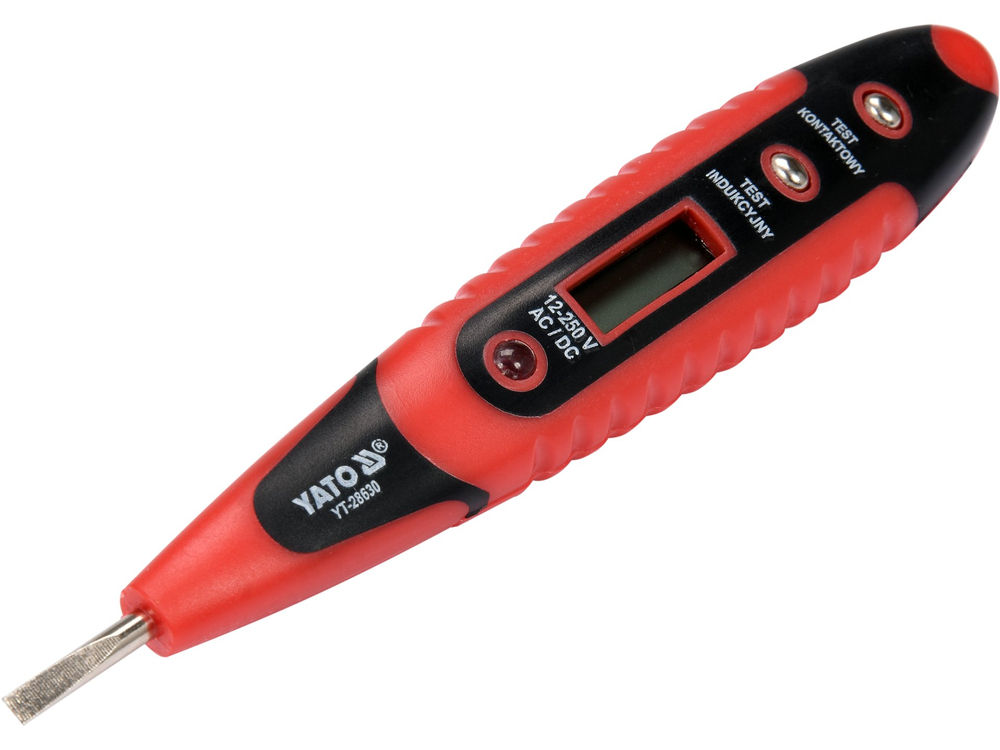

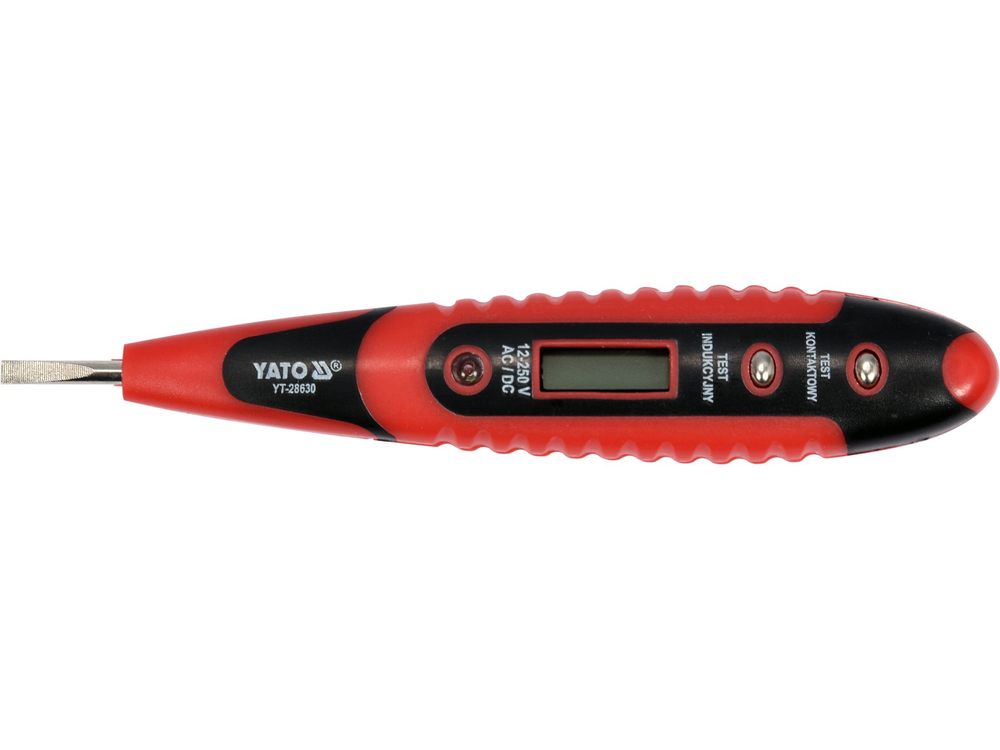

O indicador elétrico YT-28630 com ecrã LCD permite verificar a presença de tensão eléctrica CA e CC, detetar a tensão CA através do método de indução e efetuar um teste de continuidade do fio. A presença de tensão é indicada pela indicação no ecrã LCD e pelo acendimento de um LED.

Funções do indicador:

• deteção da tensão CA e CC pelo método de contacto: 12 - 250 V
• deteção da tensão alternada pelo método indutivo
• teste de continuidade do cabo

Dados técnicos:

• comprimento total: 145 mm
• largura da lâmina: 3,0 mm
• ecrã LCD retroiluminado apresenta resultados de medição em gamas até 12, 36, 55, 110 e 220 volts
• semáforo (LED)
• fonte de alimentação: 3x1,5 V; LR41

Método de contacto:

Aplicar a ponta num circuito sob tensão. O visor apresenta os valores de tensão e um díodo aceso indica o fluxo de corrente eléctrica através do componente. O visor apresenta o intervalo de tensão mais elevado para o circuito em teste e todos os intervalos inferiores; por exemplo, ao medir a tensão de uma tomada doméstica de 230 V, o visor apresenta [12, 36, 55, 110, 220], indicando uma tensão superior a 220 V. O visor indica as gamas de tensão corretas para formas de onda AC enquanto se mantém premido o campo "Teste de Contacto". Para formas de onda DC, as gamas corretas são apresentadas quando se mantém premido o campo "Teste de indução".

Método indutivo:

Este método permite a deteção de tensão CA num cabo isolado. Para o efeito, colocar o dedo no campo "Teste de indução" e aproximar a ponta do condutor isolado. A presença do símbolo do raio no ecrã LCD indica a presença de tensão. Este método também permite a deteção "sem contacto" de uma rutura num cabo elétrico sob tensão. No ponto de rutura, o aparelho de teste deixará de assinalar a presença de tensão.

Verificação da continuidade de um cabo:

A continuidade do cabo é verificada aplicando a lâmina do aparelho de teste a uma extremidade do cabo e, em seguida, mantendo premida a caixa "Teste de contacto", agarrar a outra extremidade do cabo. A iluminação do LED indica a continuidade do fio testado. É proibido verificar a continuidade de fios sob tensão ou de fios de um circuito elétrico utilizando este método.

Avisos de uso:
