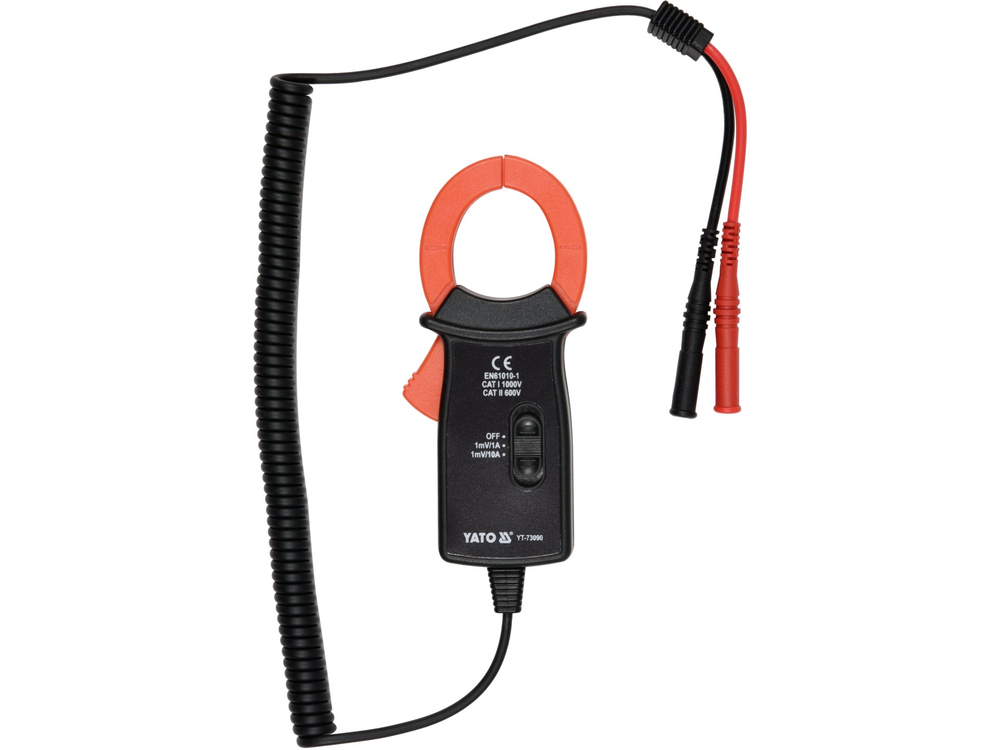

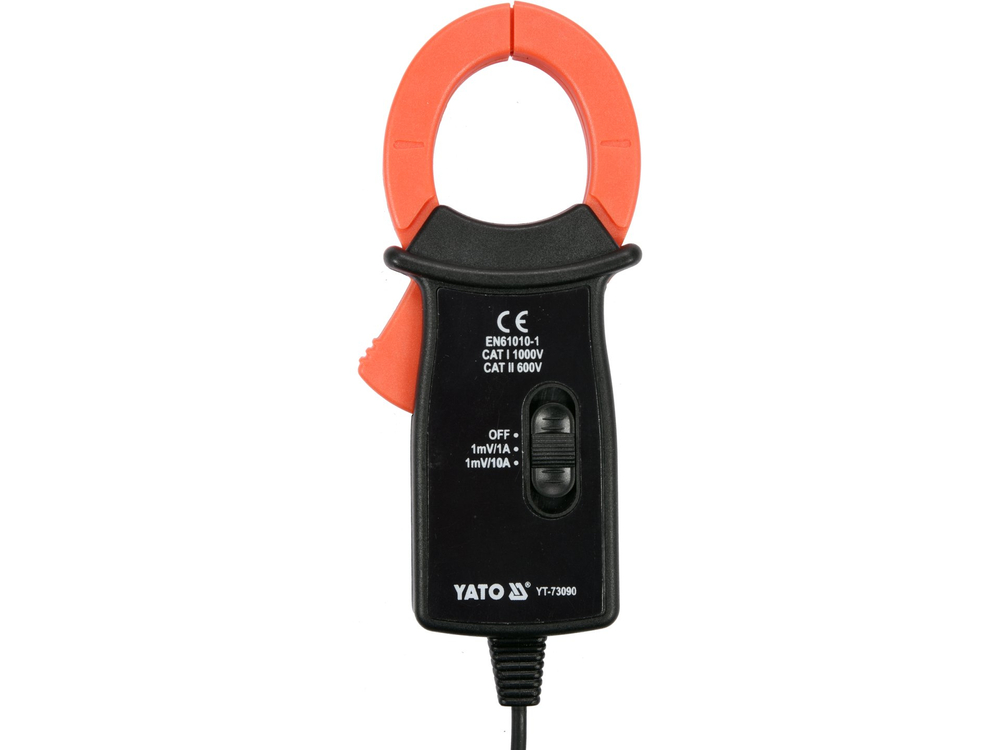

A pinça amperimétrica YT-73090 está equipada com pinças para medir a corrente CA num único fio utilizando o método indutivo. Isto torna possível medir correntes muito mais elevadas do que os contadores eléctricos convencionais. O medidor é um acessório complementar do medidor universal YT-73085, bem como de qualquer medidor universal que meça na gama dos milivolts.

Medições básicas:

• Medição de corrente AC: A.C. 0-600 A

Precisões de medição:

Exemplo de determinação da exatidão para medição de corrente CA. Cálculo para o resultado da medição: 30 A

• A exatidão de medição do medidor YT-73090 para esta gama é : ±(2% + 0,5), resolução 1 A
• cálculo da fórmula do erro de medição: (resultado da medição x 2%) + 0,5 x resolução
• cálculo: (30 x 2%) + 0,5 x 1 = 0,6 + 0,5 = 1,10 A

Resultado real incluindo o erro de medição para uma indicação de 30 A = 30 ± 1,25 A.

Uma tabela com a resolução e a exatidão para a respectiva medição pode ser encontrada no manual de instruções.

Informações adicionais:

• as pinças abrem até 31 mm e permitem a medição de um único condutor com um diâmetro máximo de até 20 mm
• Ajuste em 2 fases da gama de medição: até 200 A e até 600 A

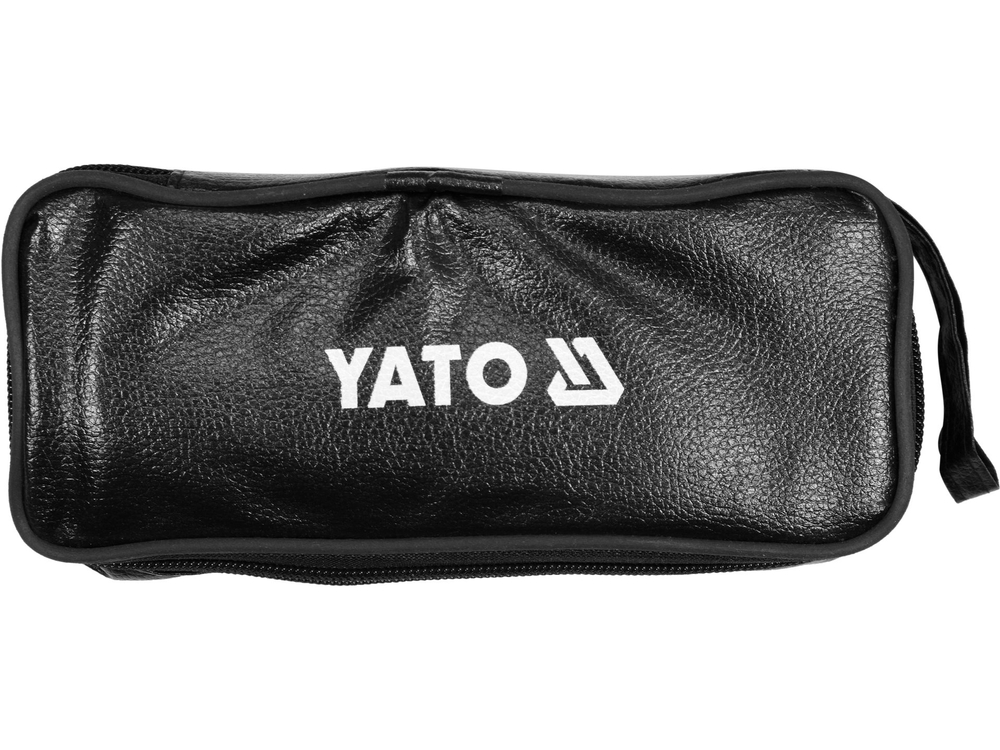

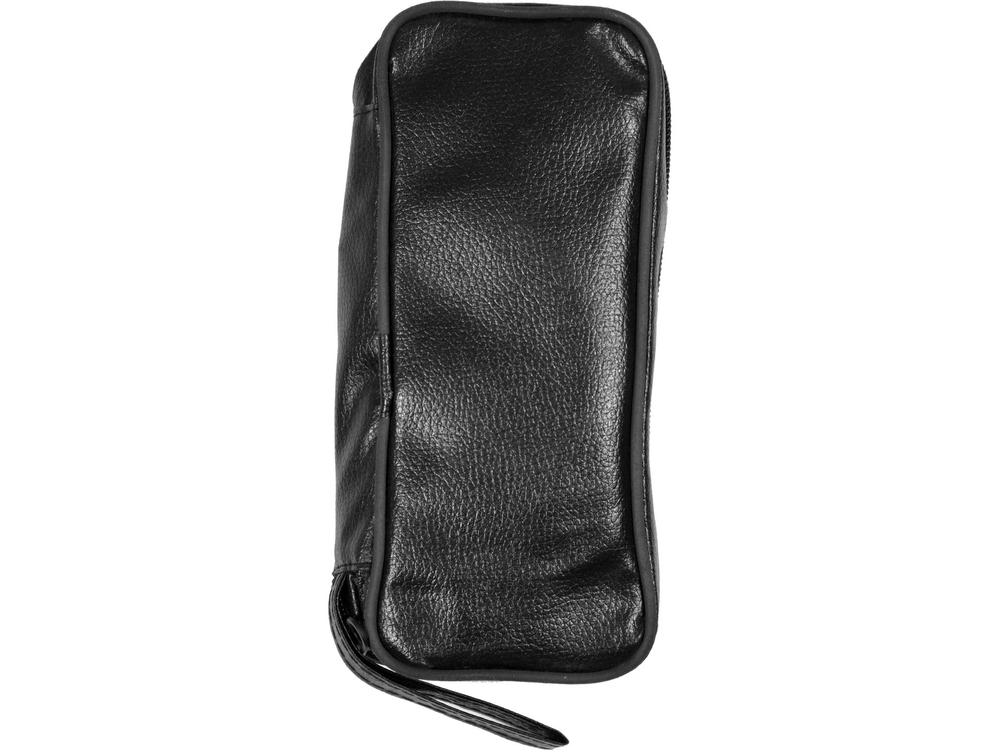

• incluindo mala de transporte e sondas

Atenção!

A medição de corrente com pinças de corrente só é efectuada num único condutor, num único cabo. A fixação das pinças num cabo com vários condutores sem isolar o condutor único apresentará um resultado incorreto ou um fluxo de corrente nulo.
