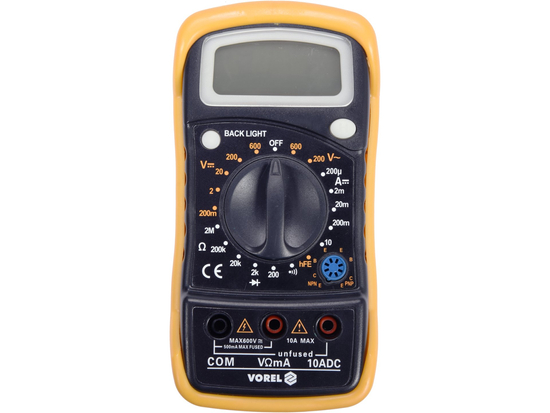

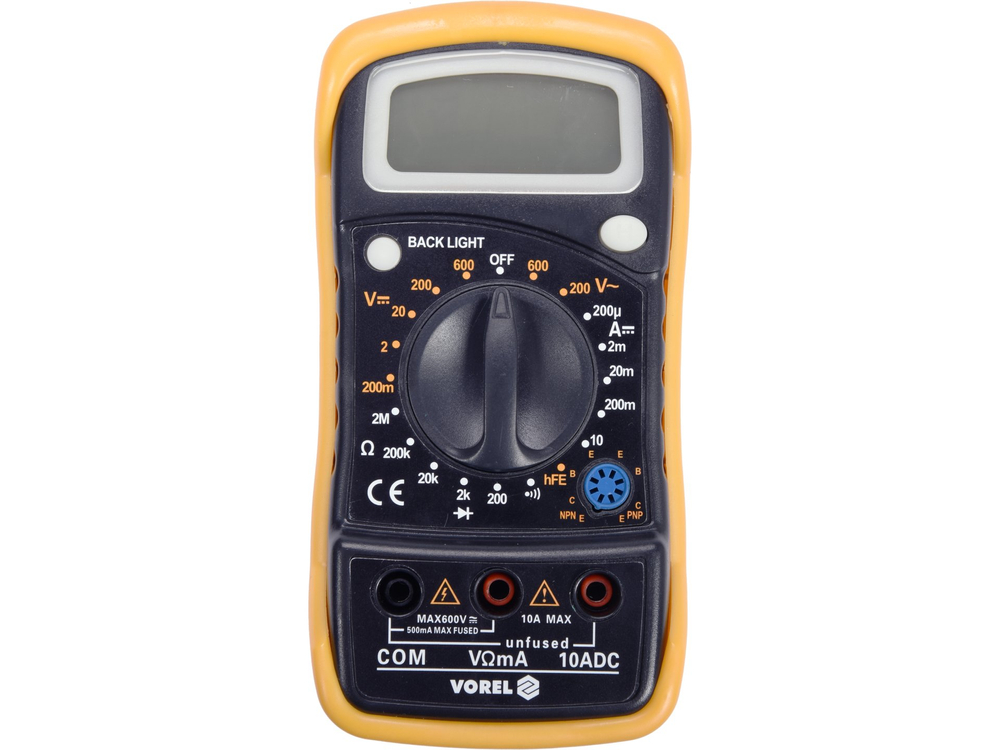

O medidor universal 81773 com gama manual para cada medição permite efetuar medições eléctricas básicas e avançadas. A proteção adicional contra danos mecânicos é fornecida pelo chamado "holster" - ou seja, um invólucro de borracha esticado sobre a caixa do aparelho.

Medições básicas:

• Medição de tensão CA: A.C. 0-600 V
• Medição de tensão DC: D.C. 0-600 V
• Medição de corrente DC: D.C. 0-10 A
• medição de resistência: 0-2 MΩ
• teste de díodos:_IF 1 mA,_UR 1,5 V
• teste de continuidade do circuito: 0-100 Ω

Medições adicionais:

• teste de transístor hFe: 0-1000, tomada de medição incorporada

Exactidões de medição:

Exemplo de determinação da exatidão para medição de tensão CA. Cálculo para o resultado da medição: 235 V

• A exatidão de medição do medidor 81773 para esta gama é: ±(2% + 10), resolução 1 V
• cálculo da fórmula do erro de medição: (resultado da medição x 2%) + 10 x resolução
• cálculo: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Resultado incluindo o erro de medição para a indicação 235 V = 235 ± 14,7 V*

• Resultado incluindo o erro de medição para a indicação de medição da tensão contínua: 12 V = 12 ± 0,146 V

Uma tabela com a resolução e a exatidão para a respectiva medição pode ser encontrada nas instruções de funcionamento.

*O medidor 81773 não tem uma função de medição de rms real, pelo que o resultado acima só é factualmente correto para uma onda sinusoidal real.

Funções incorporadas:

• DATA HOLD - retém o valor atualmente medido no visor

Informações adicionais:

• Ecrã LCD, resultado máximo apresentado: 1999

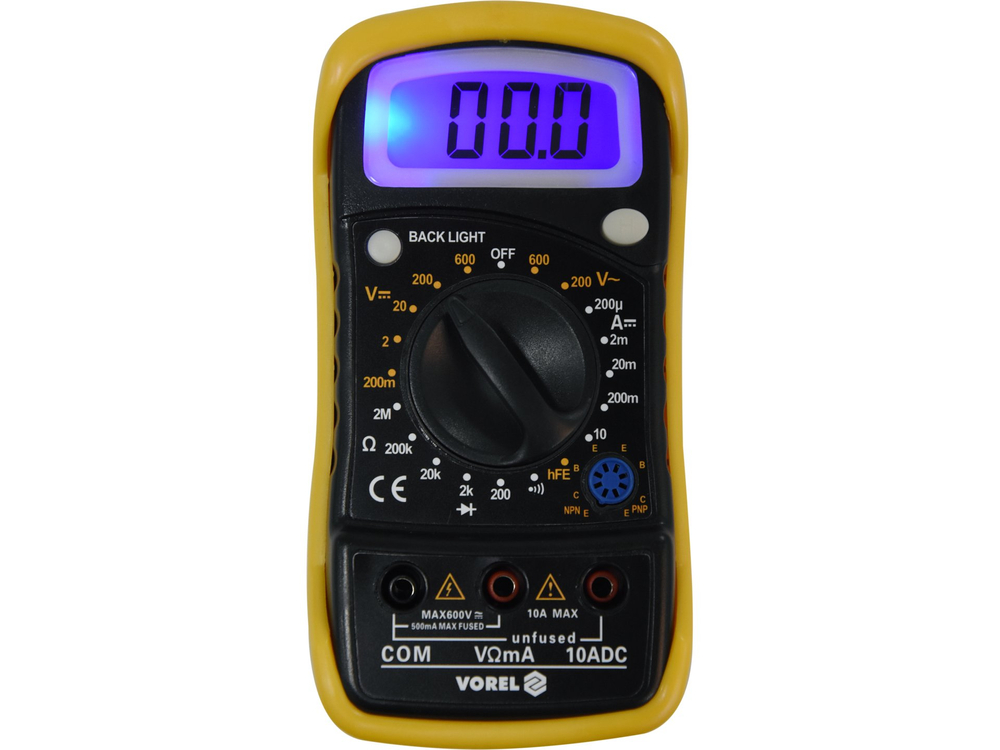

• retroiluminação do ecrã
• sinal acústico no teste de continuidade para resistências inferiores a 30 Ω

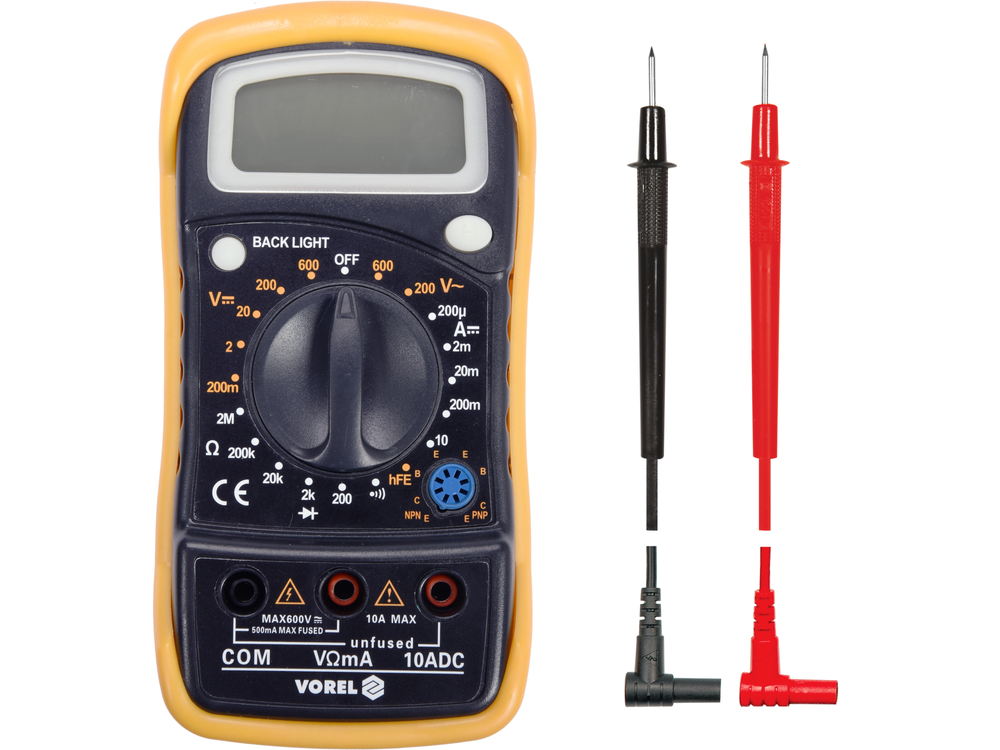

• sondas de medição incluídas
• construção com proteção contra sobrecarga, tomada de medição de 10 A sem fusível

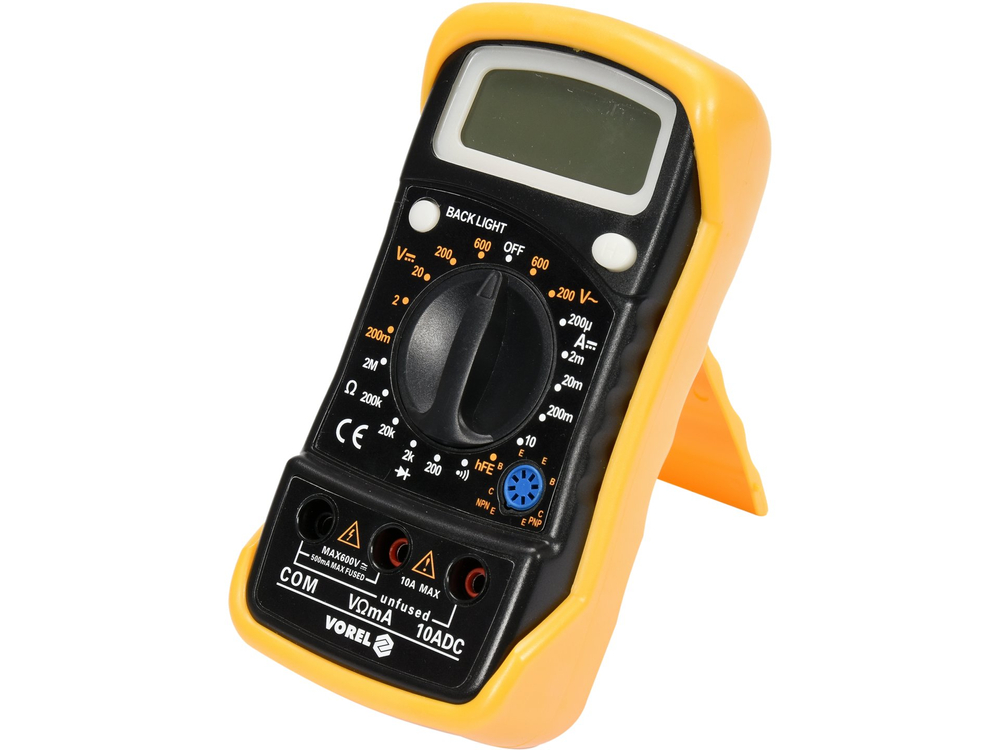

• caixa em plástico ABS + o chamado "holster", ou seja, um invólucro de borracha que protege o medidor contra danos mecânicos
• indicador de bateria fraca
• alimentação eléctrica: bateria de 9V (6F22)

Atenção!

No caso de medir valores desconhecidos com um medidor com mudança manual de gama utilizando o botão, as medições devem ser efectuadas sucessivamente a partir da gama maior até à gama que dá o resultado mais preciso - caso contrário, existe o risco de danificar o dispositivo.
