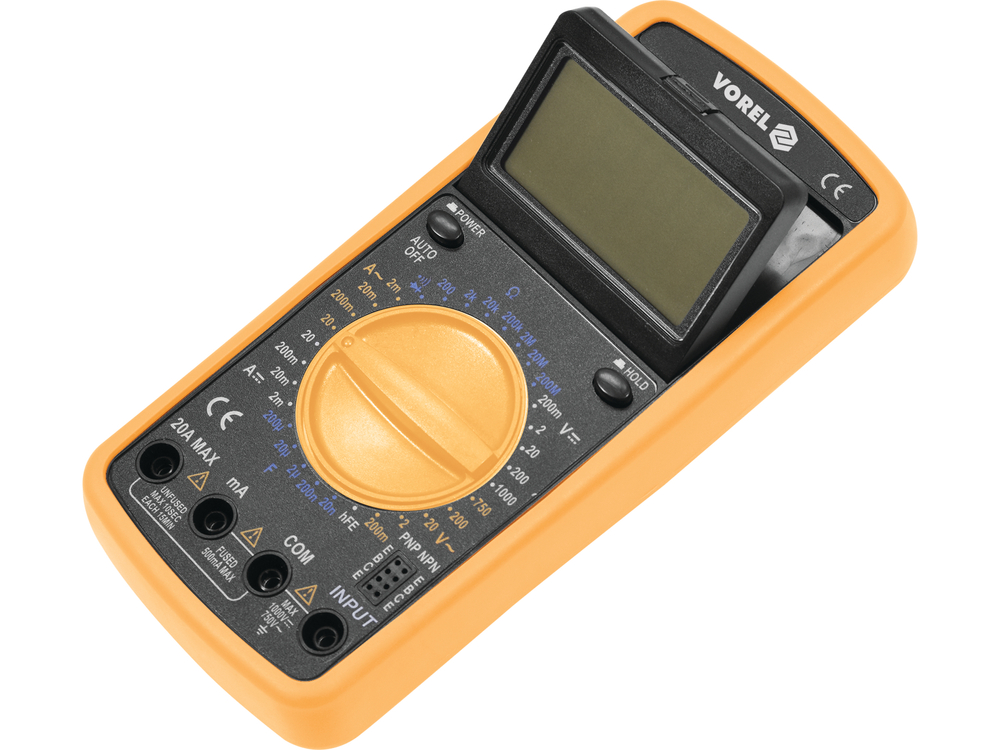

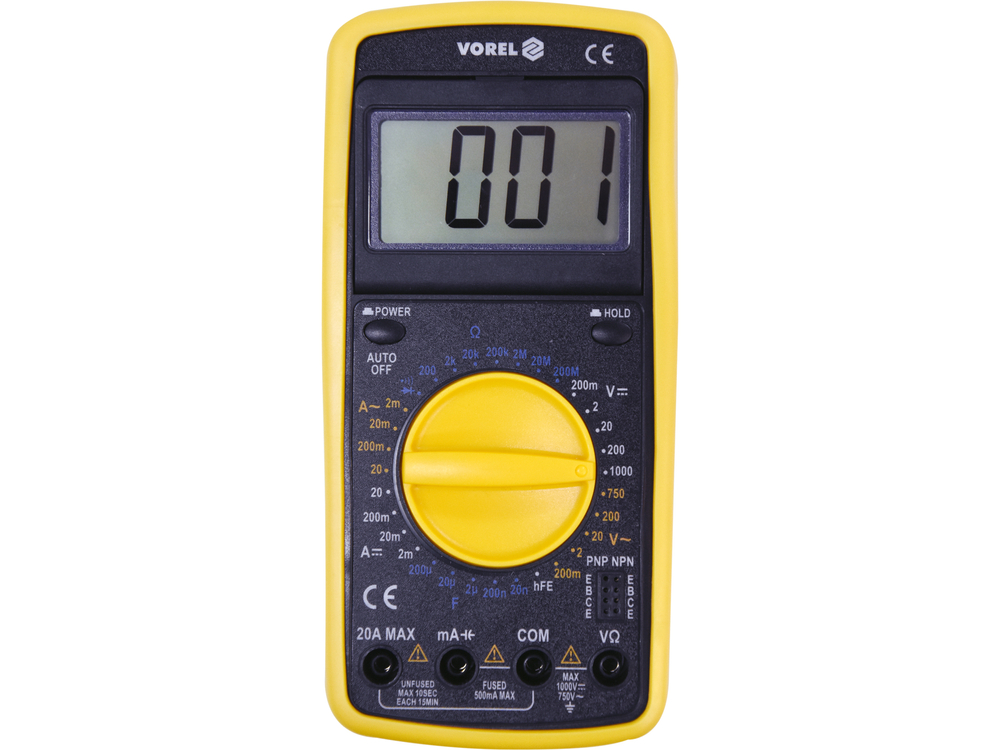

Com uma gama manual para cada medição, o medidor universal 81775 permite efetuar medições eléctricas básicas e avançadas. Alojado numa estrutura ajustável em ângulo, o ecrã LCD pode ser colocado numa posição de trabalho conveniente.

Medições básicas:

• Medição da tensão CA: C.A. 0-750 V
• Medição da tensão CC: D.C. 0-1000 V
• Medição de corrente alternada: A.C. 0-20 A
• Medição de corrente DC: D.C. 0-20 A
• medição de resistência: 0-200 MΩ
• teste de díodos:_IF 1mA,_UR 1,5V
• teste de continuidade do circuito: 0-100 Ω

Medições adicionais:

• medição de condensadores: 0-200 μF
• teste de transístor hFe: 0-1000, tomada de medição incorporada

Exactidões de medição:

Exemplo de determinação da exatidão para medição de tensão CA. Cálculo para o resultado da medição: 235 V

• A exatidão de medição do medidor 81775 para esta gama é: ±(1,2% + 5), resolução 1 V
• cálculo da fórmula do erro de medição: (resultado da medição x 1,2%) + 5 x resolução
• cálculo: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Resultado incluindo o erro de medição para a indicação 235 V = 235 ± 7,82 V*

• Resultado incluindo o erro de medição para a indicação de medição da tensão CC: 12 V = 12 ± 0,146 V
• Resultado incluindo o erro de medição para a indicação de medição de corrente CA: 8 A = 8 ± 0,3 A*

Uma tabela com a resolução e a exatidão para uma determinada medição pode ser encontrada no manual de instruções.

*O medidor 81775 não possui uma função de medição de rms real, pelo que o resultado acima é factualmente correto apenas para uma forma de onda sinusoidal real.

Funções incorporadas:

• DATA HOLD - retém o valor atualmente medido no visor

Informações adicionais:

• Ecrã LCD, resultado máximo apresentado: 1999
• sinal sonoro no ensaio de continuidade para resistências inferiores a 30 Ω
• comutação automática do teste de díodos para o teste de continuidade quando a resistência do circuito é inferior a 100 Ω (não é possível configurar o medidor apenas para o teste de díodos)
• sondas de medição incluídas
• construção com proteção contra sobrecargas, tomada de medição de 20 A sem fusível
• caixa em plástico ABS + o chamado "holster", ou seja, um invólucro de borracha que protege o medidor contra danos mecânicos
• desligamento automático do aparelho após 15 minutos de inatividade
• indicador de bateria fraca
• alimentação eléctrica: bateria de 9 V (6F22)

Atenção!

Ao medir valores desconhecidos utilizando um medidor com um seletor de mudança de gama manual, as medições devem ser efectuadas sequencialmente da gama maior para a gama que dá o resultado mais preciso - caso contrário, existe o risco de danificar o instrumento.
