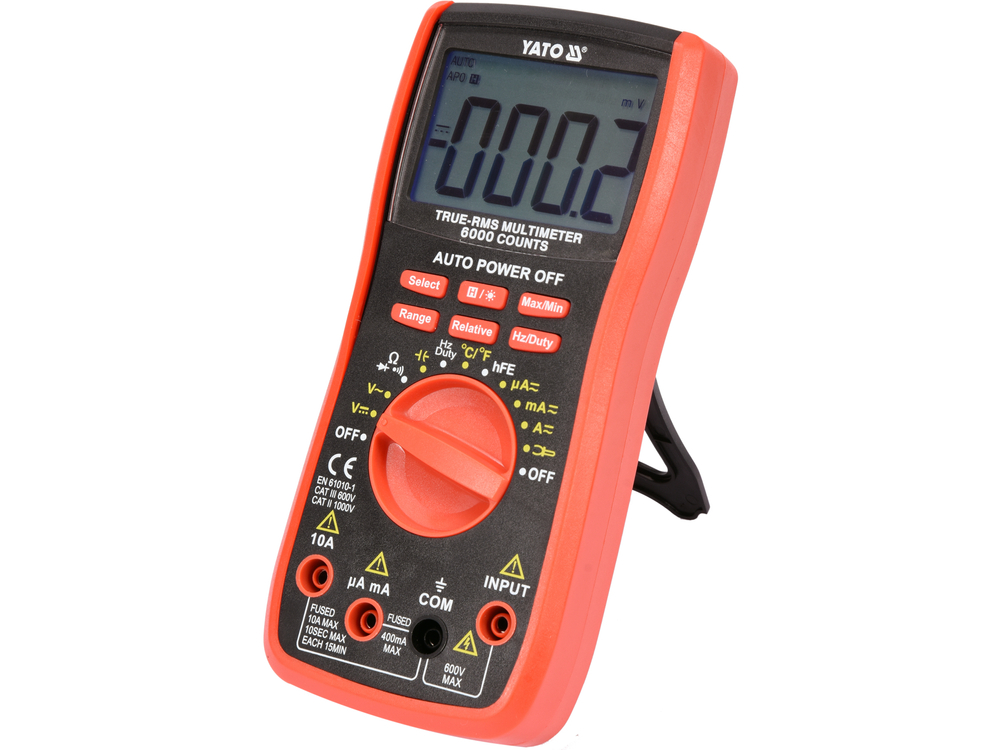

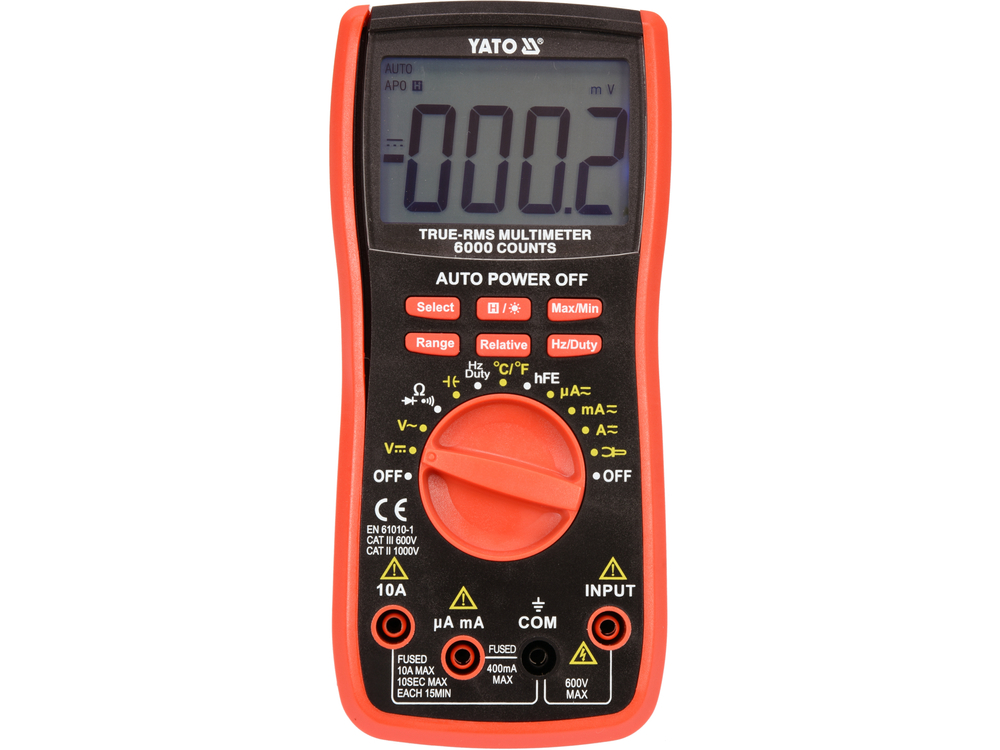

O medidor universal YT-73085 com função TRUE RMS e gama automática para cada medição permite efetuar medições eléctricas básicas e avançadas. Para além da rapidez do seu funcionamento, a sua vantagem indubitável é a possibilidade de utilizar um acessório adicional sob a forma de pinças de medição, por exemplo, YT-73090 para medir correntes elevadas.

Medições básicas:

• Medição de tensão AC: C.A. 0-600 V, TRUE RMS
• Medição de tensão DC: D.C. 0-600 V
• medição de corrente alternada: A.C. 0-10 A, TRUE RMS
• Medição de corrente DC: D.C: D.C. 0-10 A
• medição de resistência: 0-60 MΩ
• teste de díodos:_IF 0,8 mA,_UR 3,3 V
• teste de continuidade do circuito: 0-100 Ω

Medições adicionais:

• medição de condensadores: 0-60 mF
• medição de frequência: 0-10 Mhz
• medição de temperatura: -40 a 1370°C
• medição do fator de enchimento: 0,1-99%
• teste de transístor hFe: 0-1000, adaptador de medição amovível

Exactidões de medição:

Exemplo de determinação da exatidão para medição de tensão CA. Cálculo para o resultado da medição: 235 V

• A exatidão de medição do medidor YT-73085 para esta gama é : ±(1% + 8), resolução 0,1 V
• cálculo da fórmula do erro de medição: (resultado da medição x 1%) + 8 x resolução
• cálculo: (235 x 1%) + 8 x 0,1 = 2,35 + 0,8 = 3,15 V

Resultado real, incluindo o erro de medição para a indicação 235 V = 235 ± 3,15 V

• Resultado real, incluindo o erro de medição, para uma indicação de medição de tensão contínua: 12 V = 12 ± 0,126 V
• Resultado real incluindo o erro de medição para a indicação de medição de corrente alterna 8 A = 8 ± 0,3 A

Uma tabela com a resolução e a exatidão da medição pode ser encontrada no manual de instruções.

Funções incorporadas:

• TRUE RMS - um medidor com esta função exibe o valor rms verdadeiro da tensão/tensão CA. Em contraste com os medidores de média, os dispositivos com rms verdadeiro mostram o valor correto não só para formas de onda sinusoidais, mas também para formas de onda sinusoidais distorcidas, por exemplo, por harmónicos superiores, ou formas de onda quadradas ou triangulares. Uma função imprescindível sempre que existam fontes de alimentação comutadas, accionamentos de inversores de motores, instalações HVAC, etc. num circuito.
• AUTO - ajuste automático da gama de medição. Ao medir valores desconhecidos com um medidor com ajuste manual da gama utilizando o botão, as medições devem ser efectuadas sequencialmente a partir da gama maior até à gama que dá o resultado mais preciso - caso contrário, corre o risco de danificar o dispositivo. Por outro lado, no caso de um multímetro com a função AUTO, basta efetuar uma medição e o medidor encontrará automaticamente a gama ideal. Por defeito, o multímetro arranca no modo AUTO
• RANGE - alteração manual da gama de medição. Uma função útil quando se verificam muitos componentes iguais com um valor conhecido, por exemplo, uma série de resistências. A definição manual da gama encurtará consideravelmente o tempo de tais medições.
• SELECT - mudança do modo de medição, por exemplo, mudança da medição da resistência para o teste de um díodo ou teste de continuidade de um circuito
• RELATIVO - ao utilizar esta função durante uma medição, o visor é reposto a zero e o valor apresentado antes do visor é considerado o nível de referência. A medição seguinte mostrará a diferença entre o valor medido e o valor de referência retido
• HZ/Duty - quando o botão está definido para medição de frequência, o botão altera a definição para medição do fator de enchimento/ciclo de trabalho
• DATA HOLD [H] - retém o valor atualmente medido no visor
• MAX/MIN - retém no visor o valor máximo ou mínimo da medição atual

Informações adicionais:

• Ecrã LCD, resultado máximo apresentado: 5999
• retroiluminação do visor
• sinal sonoro no teste de continuidade do circuito para resistências inferiores a 50 Ω
• possibilidade de ativar separadamente os testes de díodos e de continuidade

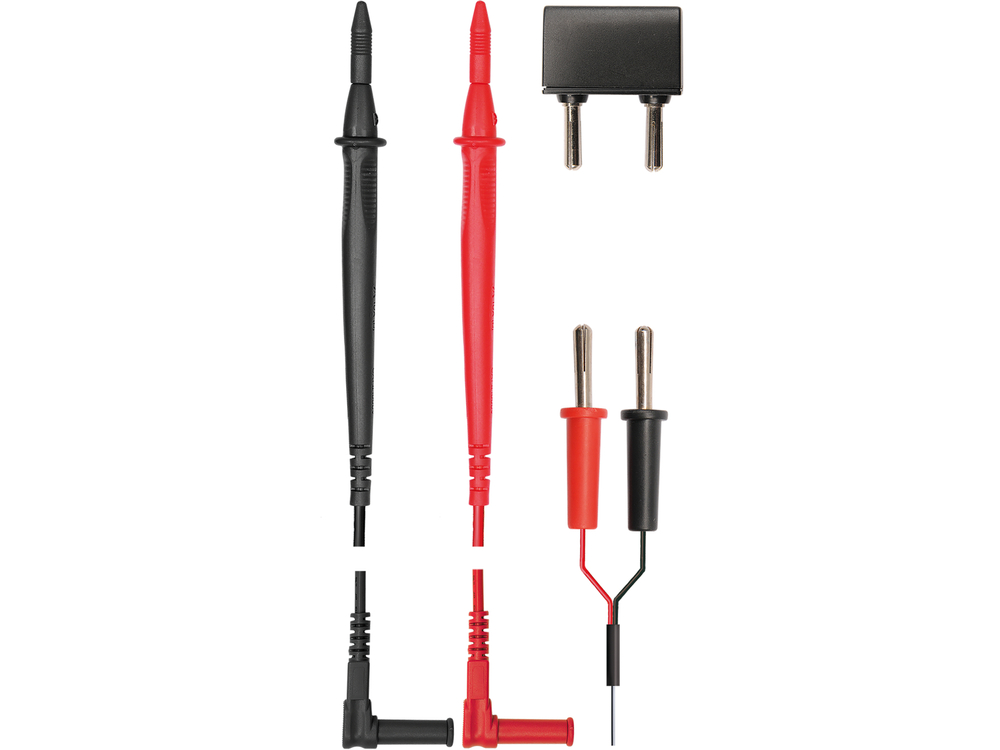

• sondas de teste, sonda de temperatura, adaptador de teste de transístor incluídos
• construção com proteção contra sobrecarga
• caixa em plástico ABS + o chamado coldre, ou seja, um invólucro de borracha que protege o medidor contra danos mecânicos
• o pendente magnético permite que o medidor seja fixado a uma superfície metálica, como o capot de um automóvel
• desligamento automático do medidor após 15 minutos
• indicador de bateria fraca
• fonte de alimentação: bateria de 9 V (6F22)
