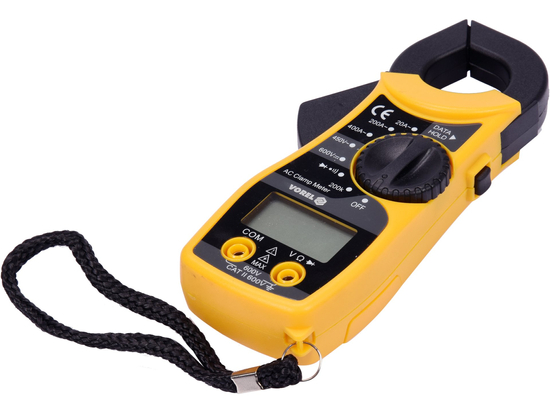

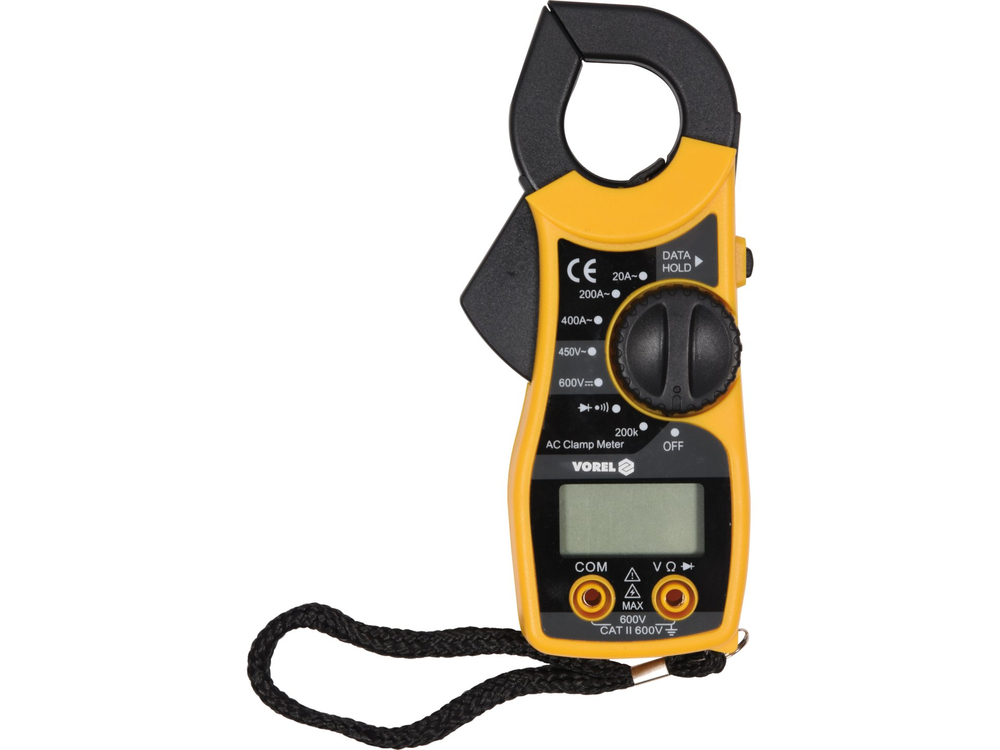

A pinça amperimétrica universal VOREL 81801 permite efetuar medições eléctricas básicas. Para algumas grandezas de medição, o medidor pode selecionar a própria gama em função do resultado da medição. O medidor está equipado com pinças de medição, que permitem medir a corrente CA num único fio utilizando o método indutivo sem ter de desligar o circuito ou desconectá-lo da fonte de alimentação. Este método também permite medir correntes muito mais elevadas do que os contadores eléctricos convencionais.

Medições básicas:

• Medição de tensão AC: A.C. 0-450 V
• Medição de tensão DC: D.C. 0-600 V
• Medição de corrente alternada: A.C. 0-400 A
• medição de resistência: R 0-200 kΩ
• teste de díodos:_IF 1 mA,_UR 1 V
• teste de continuidade do circuito: 0-100 Ω

Exactidões de medição:

Exemplo de determinação da exatidão para medição de corrente CA. Cálculo para o resultado da medição: 30 A

• A exatidão de medição do Meter 81801 para esta gama é : ±(2,5% + 10), resolução 0,1 A
• cálculo da fórmula do erro de medição: (resultado da medição x 2,5%) + 10 x resolução
• cálculo: (30 x 2,5%) + 10 x 0,1 = 0,75 + 1 = 1,75 A

Resultado incluindo o erro de medição para indicação de 30 A = 30 ± 1,75 A*

• Resultado incluindo o erro de medição para a indicação da medição da tensão CA: 235 V = 235 ± 5,82 V*
• Resultado incluindo o erro de medição para a indicação da medição da tensão CC: 12 V = 12 ± 3,144 V

Para obter uma tabela com a resolução e a exatidão para uma determinada medição, consultar o manual de instruções.

*O medidor 81801 não possui uma função de medição de rms real, pelo que o resultado acima é factualmente correto apenas para uma onda sinusoidal real.

Funções incorporadas:

• AUTO - ajuste automático da gama de medição. Quando se medem valores desconhecidos com um medidor com ajuste manual da gama através do seletor, as medições devem ser efectuadas sequencialmente a partir da gama maior até à gama que fornece o resultado mais preciso - caso contrário, existe o risco de danificar o instrumento. Por outro lado, no caso de um multímetro com a função AUTO, basta efetuar uma medição e o medidor encontrará automaticamente a gama ideal. Por predefinição, o medidor arranca no modo AUTO
• DATA HOLD - retém no visor o valor atualmente medido

Informações adicionais:

• Ecrã LCD, resultado máximo apresentado: 1999
• comutação automática do teste de díodos para o teste de continuidade quando a resistência do circuito é inferior a 100Ω (não é possível definir o medidor apenas para o teste de díodos)
• sinal sonoro no ensaio de continuidade para resistências inferiores a 30 Ω
• as pinças abrem até 25 mm e permitem a medição de um único fio até 19 mm de diâmetro
• construção com proteção contra sobrecarga

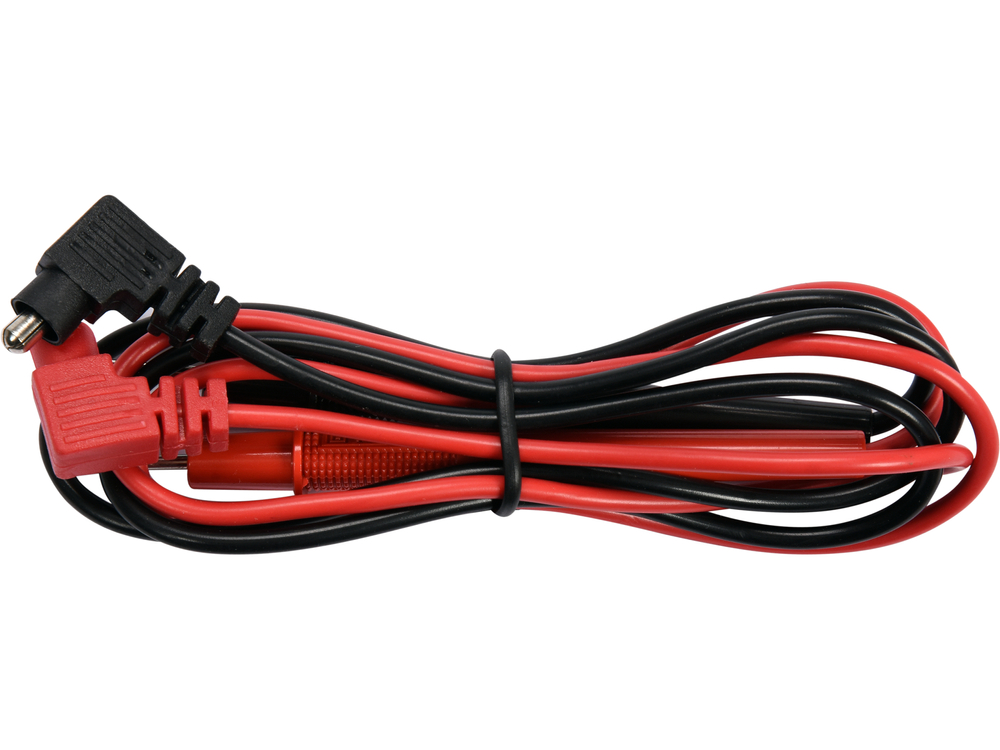

• sondas de medição incluídas
• indicador de bateria fraca
• alimentação eléctrica: duas pilhas de 1,5 V (AAA)

Atenção!

A medição de corrente com pinças amperimétricas só é efectuada num único condutor, num único fio. Fixar as pinças num cabo com vários condutores sem isolar o condutor único apresentará um resultado incorreto ou um fluxo de corrente nulo.
