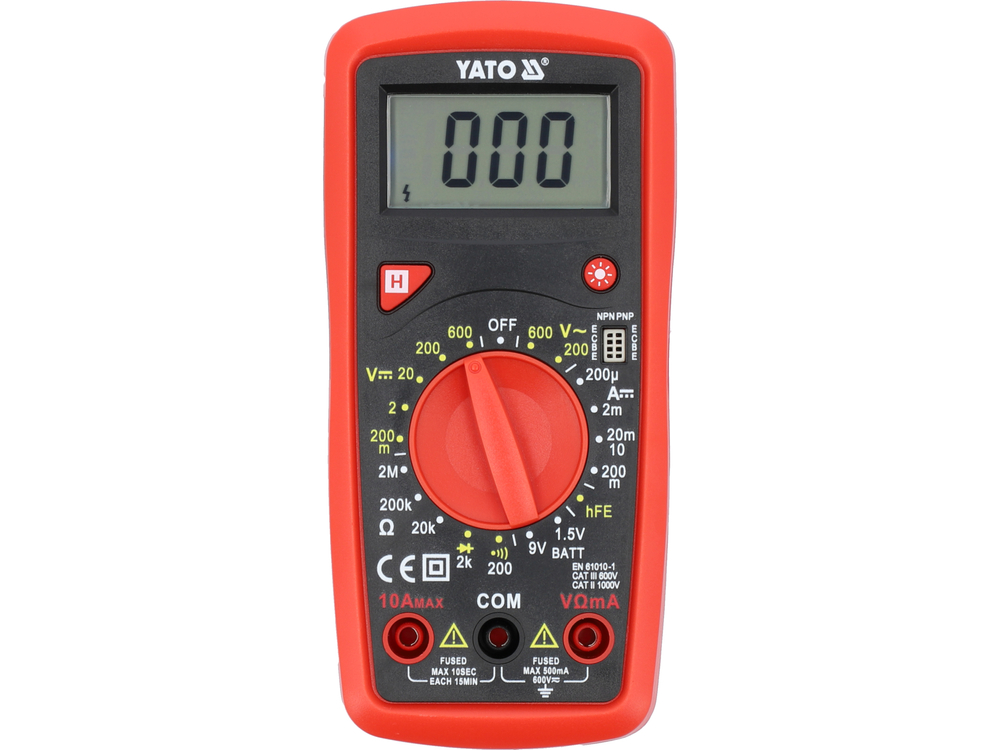

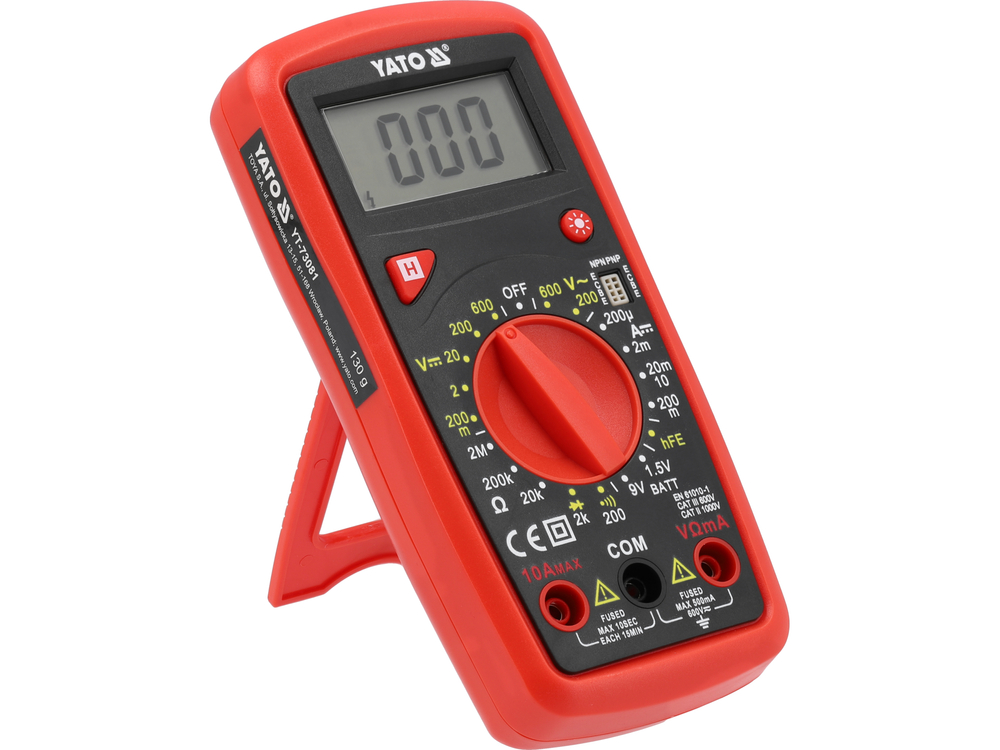

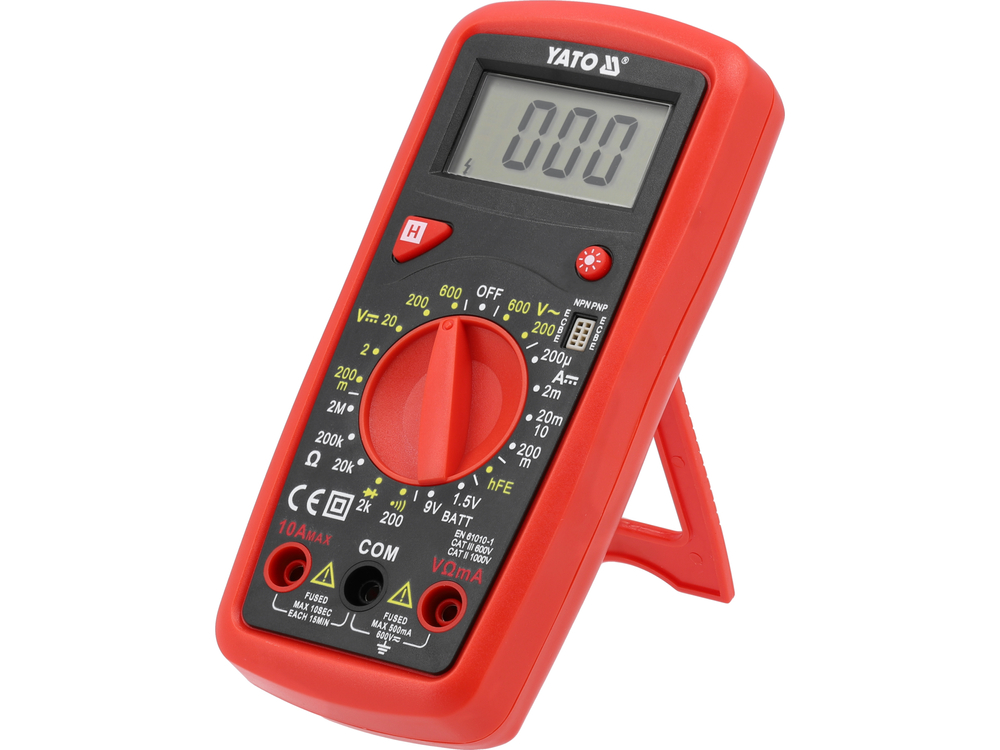

O medidor universal YT-73081, com uma gama manual para cada medição, permite efetuar medições eléctricas básicas e avançadas. Uma opção adicional e útil é o teste de bateria de 1,5 V e 9 V, com o qual podemos verificar a tensão da bateria sob carga, o que ajudará a avaliar o seu estado e a excluir ou confirmar a necessidade de substituição.

Medições básicas:

• Medição da tensão AC: A.C. 0-600 V
• Medição da tensão CC: D.C. 0-600 V
• Medição de corrente DC: D.C. 0-10 A
• medição de resistência: 0-2 MΩ
• teste de díodos:_IF 1 mA,_UR 2,4 V
• teste de continuidade do circuito: 0-100 Ω

Medições adicionais:

• Teste de transístor hFe: 0-1000, tomada de medição incorporada
• Teste de bateria de 1,5 V com uma resistência de carga de aprox. 3 kΩ
• Teste de bateria de 9 V com uma resistência de carga de aprox. 900 Ω

Precisão da medição

Exemplo de determinação da exatidão para medição de tensão CA. Cálculo para o resultado da medição: 235 V

• A exatidão de medição do medidor YT-73081 para esta gama é de: ±(2% + 10), resolução 1 V
• Cálculo da fórmula do erro de medição: (resultado da medição x 2%) + 10 x resolução
• cálculo: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Resultado incluindo o erro de medição para a indicação 235 V = 235 ± 14,7 V*

• Resultado incluindo o erro de medição para a indicação de medição da tensão contínua: 12 V = 12 ± 0,146 V

Para obter uma tabela com a resolução e a exatidão para uma determinada medição, consultar o manual de instruções.

*O medidor YT-73081 não possui uma função de medição de rms real, pelo que o resultado acima é o valor rms real da tensão CA apenas para uma forma de onda sinusoidal correta.

Funções incorporadas:

• Teste de baterias de 1,5 e 9 volts - o medidor retira uma pequena quantidade de corrente da bateria durante o teste, pelo que obtemos 100% da informação de que necessitamos para avaliar se a fonte de alimentação será capaz de alimentar o nosso dispositivo. Para obter informações completas, é aconselhável medir primeiro a tensão CC e depois comparar o resultado com o valor do teste da bateria. Uma queda demasiado grande ou uma tensão baixa é um sinal claro de que a fonte de alimentação precisa de ser substituída
• DATA HOLD [H] - retém o valor atualmente medido no visor

Informações adicionais:

• Ecrã LCD, resultado máximo apresentado: 1999
• retroiluminação do ecrã
• sinal acústico no teste de continuidade para resistências inferiores a 30 Ω

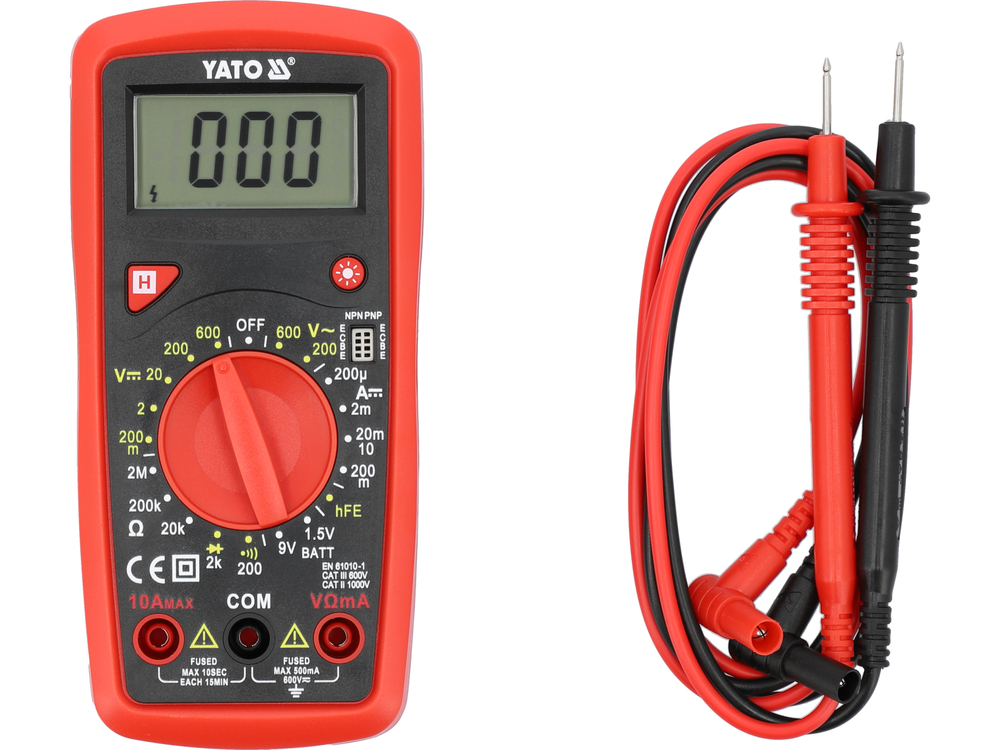

• sondas de medição incluídas
• construção com proteção contra sobrecarga para pequenas medições de corrente, sem fusível para medições de corrente até 10 A
• Caixa em ABS + o chamado coldre, ou seja, invólucro de borracha que protege o medidor contra danos mecânicos
• indicador de bateria fraca
• alimentação eléctrica: duas pilhas de 1,5 V (AAA)

Atenção!

No caso de medir valores desconhecidos com um medidor com mudança manual de gama utilizando o botão, as medições devem ser efectuadas sucessivamente a partir da gama maior até à gama que dá o resultado mais preciso - caso contrário, existe o risco de danificar o dispositivo.
