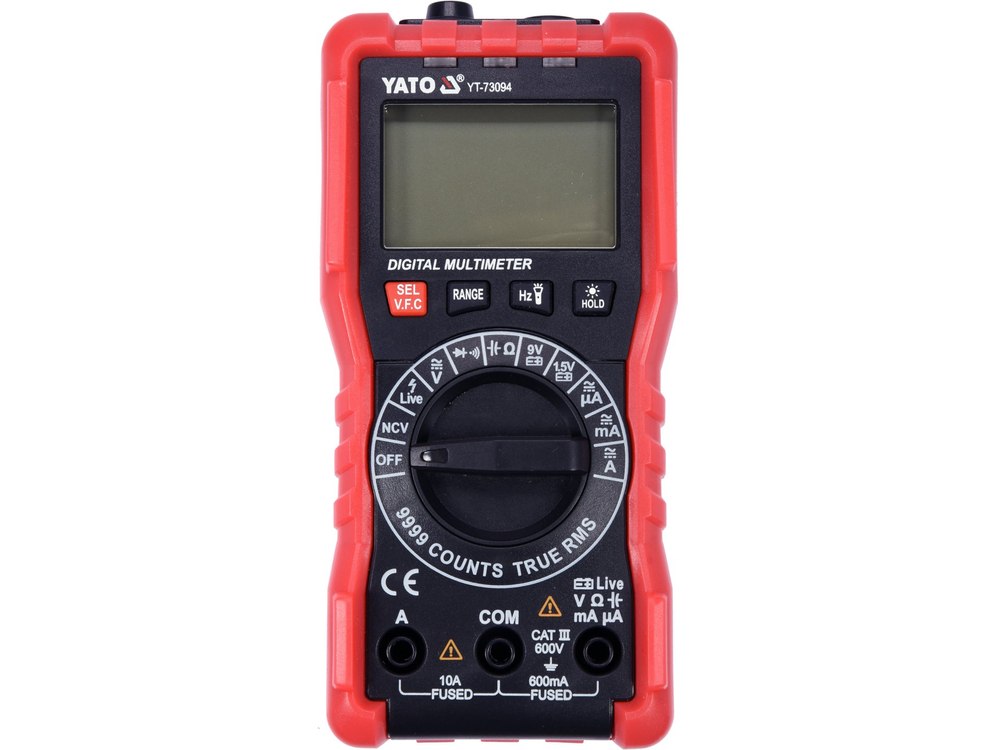

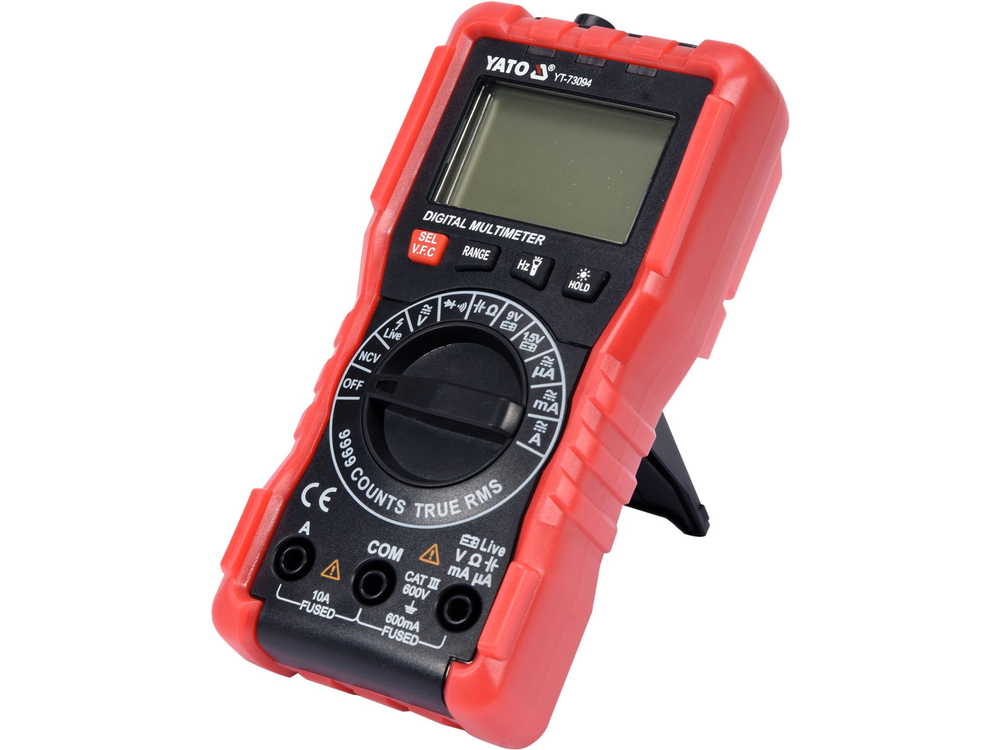

O medidor universal YT-73094 com função TRUE RMS e gama automática para cada medição permite efetuar medições eléctricas básicas e avançadas. Uma opção adicional e útil é a possibilidade de deteção de tensão CA sem contacto, bem como a deteção de fios de fase através do isolamento. Com o teste de bateria de 1,5V e 9V, podemos verificar a tensão da bateria sob carga, o que ajudará a avaliar o seu estado e a excluir ou confirmar a necessidade de substituição.

Medições básicas:

• Medição da tensão AC: A.C. 0-600 V, TRUE RMS + V.F.C.
• Medição da tensão CC: D.C. 0-600 V
• medição de corrente alternada: A.C. 0-10 A, TRUE RMS + V.F.C.
• Medição de corrente DC: D.C. 0-10 A
• medição de resistência: 0-9,999 MΩ
• teste de díodos:_IF 1 mA,_UR 3,3 V
• teste de continuidade do circuito: 0-30 Ω

Medições adicionais:

• medição de condensadores: 0-99,99 mF
• medição de frequência: 0-60 khz
• deteção de tensão CA sem contacto: NCV
• Teste de bateria de 1,5 V com uma resistência de carga de aprox. 30 Ω
• Teste de bateria de 9 V com uma resistência de carga de aprox. 300 Ω

Exactidões de medição:

Exemplo de determinação da exatidão para medição de tensão CA. Cálculo para o resultado da medição: 235 V

• A exatidão de medição do medidor YT-73094 para esta gama é : ±(1,2% + 3), resolução 0,1 V
• cálculo da fórmula do erro de medição: (resultado da medição x 1,2%) + 3 x resolução
• cálculo: (235 x 1,2%) + 3 x 0,1 = 2,82 + 0,3 = 3,12 V

Resultado real, incluindo o erro de medição para a indicação 235 V = 235 ± 3,12 V

• Resultado real, incluindo o erro de medição, para uma indicação de tensão CC: 12 V = 12 ± 0,114 V
• Resultado real incluindo o erro de medição para a indicação de medição de corrente alternada: 8 A = 8 ± 0,15 A

Uma tabela com a resolução e a exatidão da medição pode ser encontrada no manual de instruções.

Funções incorporadas:

• TRUE RMS - um medidor com esta função exibe o valor rms verdadeiro da tensão/tensão CA. Em contraste com os medidores de média, os dispositivos com true rms mostram o valor correto não só para formas de onda sinusoidais, mas também para formas de onda sinusoidais distorcidas, por exemplo, por harmónicos superiores, ou formas de onda quadradas ou triangulares. Uma função imprescindível sempre que fontes de alimentação de modo de comutação, unidades de inversor de motor, instalações HVAC, etc. aparecem num circuito.
• NCV - deteção de tensão CA sem contacto por método indutivo. O medidor detecta a presença de tensão num fio isolado e pode também indicar o fio de fase
• V.F.C. - filtro passa-baixo. A função tem a sua utilidade, por exemplo, na medição da tensão de saída de um controlador de motor elétrico que utiliza a variação da frequência e da tensão para controlar a velocidade do motor (controladores VFD). Quando a função é activada, o medidor filtra a interferência de alta frequência de, por exemplo, um sinal PWM e deixa apenas a baixa frequência. Desta forma, o filtro permite a medição exacta do valor eficaz da tensão/corrente que flui para o motor
• Teste de baterias de 1,5 e 9 V - o medidor retira uma pequena quantidade de corrente da bateria durante o teste, o que fornece 100% da informação necessária para avaliar se uma determinada fonte de energia será capaz de alimentar o nosso dispositivo. Para obter informações completas, é aconselhável medir primeiro a tensão CC e depois comparar o resultado com o valor do teste da bateria. Uma queda demasiado elevada ou uma tensão baixa é um sinal claro de que a fonte de alimentação precisa de ser substituída.
• AUTO - ajuste automático do intervalo de medição. No caso de medições de valores desconhecidos com um medidor com ajuste manual da gama utilizando o seletor, as medições devem ser efectuadas sequencialmente a partir da gama maior para a gama que dá o resultado mais preciso - caso contrário, existe o risco de danificar o instrumento. Por outro lado, no caso de um multímetro com a função AUTO, basta efetuar uma medição e o medidor encontrará automaticamente a gama ideal. Por defeito, o multímetro arranca no modo AUTO
• RANGE - alteração manual da gama de medição. Uma função útil quando se verificam muitos componentes iguais com um valor conhecido, por exemplo, uma série de resistências. A definição manual da gama encurtará consideravelmente o tempo de tais medições.
• SEL - alteração do modo de medição, por exemplo, de medição de tensão AC para DC
• DATA HOLD - mantém o valor atualmente medido no visor

Informações adicionais

• Ecrã LCD, resultado máximo apresentado: 9999
• iluminação de fundo do ecrã e função de lanterna
• sinal sonoro no teste de continuidade para resistências inferiores a 30 Ω
• comutação automática do teste de díodos para o teste de continuidade para resistências inferiores a 50 Ω (não é possível definir o medidor apenas para o teste de díodos)
• sondas de medição incluídas
• construção com proteção contra sobrecarga
• caixa em ABS + o chamado "holster", ou seja, um invólucro de borracha que protege o medidor contra danos mecânicos
• desligamento automático do medidor
• indicador de bateria fraca
• alimentação eléctrica: duas pilhas de 1,5 V (AAA)
