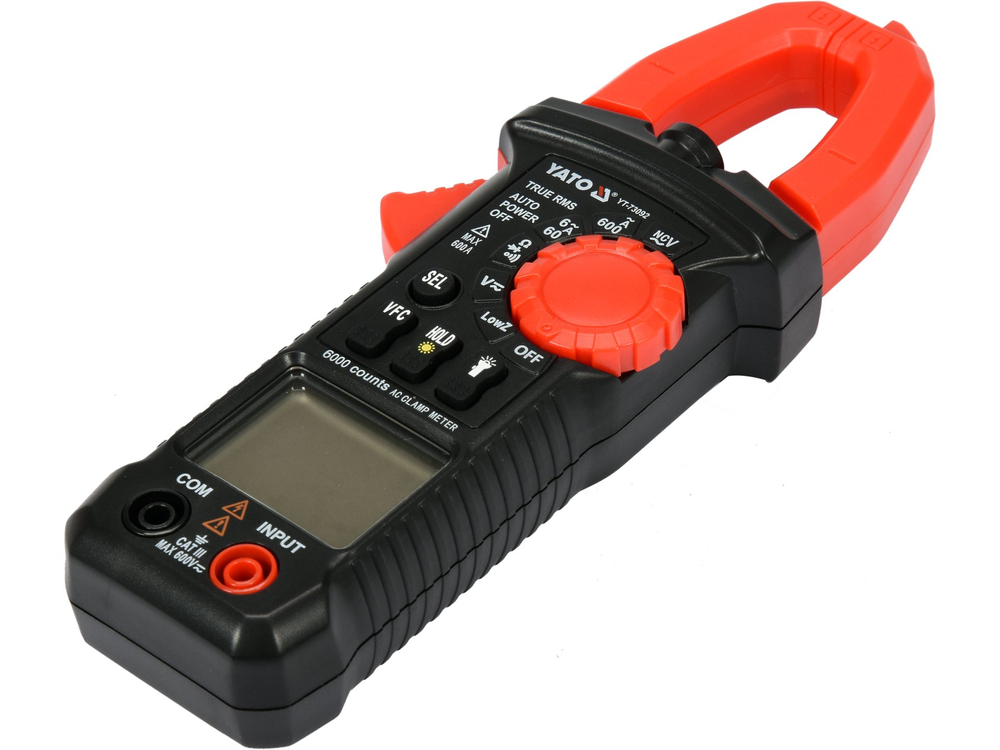

A pinça amperimétrica universal YT-73092 com gama automática para a maioria das indicações permite efetuar medições eléctricas básicas e avançadas. O medidor está equipado com pinças que permitem a medição da corrente CA num único fio utilizando o método indutivo. A medição é efectuada sem desligar o circuito ou sem o desligar da fonte de alimentação e permite medir correntes muito mais elevadas do que com os medidores eléctricos convencionais.

Medições básicas:

• Medição de tensão CA: A.C. 0-600 V, TRUE RMS + V.F.C. + lowZ
• Medição de tensão DC: D.C. 0-600 V, LowZ
• medição de corrente alternada: A.C. 0-600 A, TRUE RMS + V.F.C.
• medição de resistência: 0-60 MΩ
• teste de díodos:_IF 1 mA,_UR 2,3 V
• teste de continuidade do circuito: 0-120 Ω

Medições adicionais:

• Medição de tensão CA em modo de baixa impedância: A.C. 0-600 V
• Medição da tensão CC em modo de baixa impedância: D.C. 0-600 V
• deteção de tensão CA sem contacto: NCV

Precisões de medição:

Exemplo de determinação da exatidão para medição de corrente CA. Cálculo para o resultado da medição: 30 A

• A exatidão de medição do medidor YT-73092 para esta gama é : ±(2,5%+10), resolução 0,01 A
• cálculo da fórmula do erro de medição: (resultado da medição x 2,5%) + 10 x resolução
• cálculo: (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,8 A

Resultado real, incluindo o erro de medição para a indicação de 30 A = 30 ± 0,85 A

• resultado incluindo o erro de medição para a indicação de tensão alternada: 235 V = 235 ± 3,3 V
• resultado incluindo o erro de medição para a indicação da medição da tensão contínua: 12 V = 12 ± 0,116 V

Uma tabela com a resolução e a exatidão para a respectiva medição pode ser encontrada no manual de instruções.

Funções incorporadas:

• TRUE RMS - um medidor com esta função apresenta o valor rms real da tensão/tensão CA. Em contraste com os medidores de média, os dispositivos com true rms apresentam o valor correto não só para formas de onda sinusoidais, mas também para formas de onda sinusoidais distorcidas, por exemplo, por harmónicos superiores, ou formas de onda quadradas ou triangulares. Uma função imprescindível sempre que fontes de alimentação de modo de comutação, unidades de inversor de motor, instalações HVAC, etc. aparecem num circuito.
• NCV - deteção de tensão CA sem contacto por método indutivo. O medidor detecta a presença de tensão num fio isolado e pode também indicar o fio de fase
• LowZ - medição de tensão CA e CC em modo de baixa impedância. O fenómeno comummente designado por tensão fantasma pode dificultar o diagnóstico de redes de alimentação eléctrica em edifícios industriais, por exemplo. Este fenómeno é causado pela tensão que aparece num cabo não ligado, no qual a tensão foi induzida por um cabo ligado à rede que passa pelo mesmo canal. A função LowZ reduz a impedância das tomadas de medição do medidor em 10 vezes, em comparação com o modo de medição padrão, pelo que o medidor, enquanto recolhe a amostra da tensão, consome uma corrente ligeiramente superior, descarregando assim a carga acumulada no cabo. O resultado é uma medição de tensão sem tensão fantasma.
• V.F.C. - filtro passa-baixo. Esta função é utilizada, por exemplo, na medição da tensão de saída de um controlador de motor elétrico que utiliza a variação da frequência e da tensão para controlar a velocidade do motor (controladores VFD). Quando a função é activada, o medidor filtra a interferência de alta frequência de, por exemplo, um sinal PWM e deixa apenas a baixa frequência. Desta forma, o filtro permite a medição exacta do valor eficaz da tensão/corrente que flui para o motor
• AUTO - ajuste automático da gama de medição. Ao medir valores desconhecidos com um medidor com ajuste manual da gama utilizando o botão, as medições devem ser efectuadas sequencialmente a partir da gama maior até à gama que dá o resultado mais preciso - caso contrário, corre o risco de danificar o instrumento. Por outro lado, no caso de um multímetro com a função AUTO, basta efetuar uma medição e o medidor encontrará automaticamente a gama ideal. O multímetro arranca, por defeito, no modo AUTO
• SEL - altera o modo de medição, por exemplo, da medição de tensão CA para CC, passando do teste de díodos para o teste de continuidade do circuito ou medição de resistência
• HOLD - mantém o valor atualmente medido no visor

Informações adicionais

• Ecrã LCD, resultado máximo apresentado: 5999
• iluminação de fundo do ecrã
• iluminação do campo de medição das pinças
• sinal sonoro no teste de continuidade para resistências inferiores a 60 Ω
• possibilidade de ativar separadamente os testes de díodos e de continuidade
• as pinças abrem até 26 mm e permitem a medição de um único fio de diâmetro máximo até 18 mm

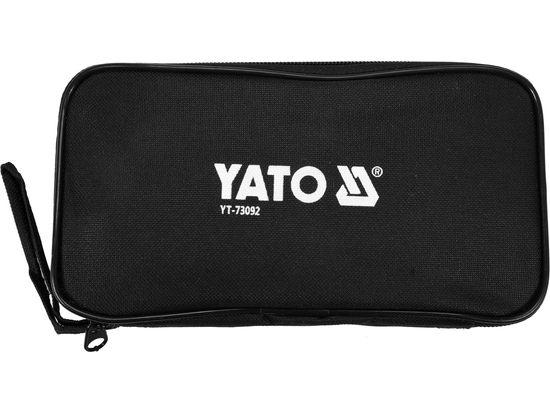

• sondas de teste e mala de transporte incluídas
• construção com proteção contra sobrecarga
• desligamento automático do medidor após 15 minutos de inatividade
• indicador de bateria fraca
• alimentação eléctrica: duas pilhas de 1,5 V (AAA)

Atenção!

A medição de corrente com pinças amperimétricas só é efectuada num único condutor, num único cabo. Fixar as pinças num cabo com vários condutores sem isolar o condutor único apresentará um resultado incorreto ou um fluxo de corrente nulo.
