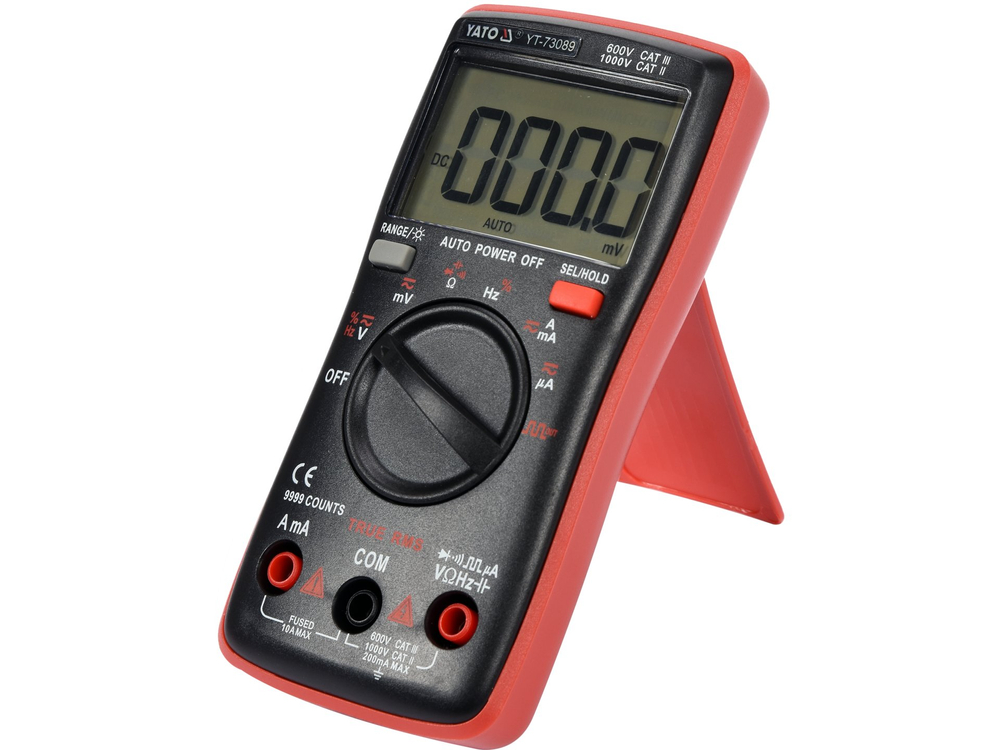

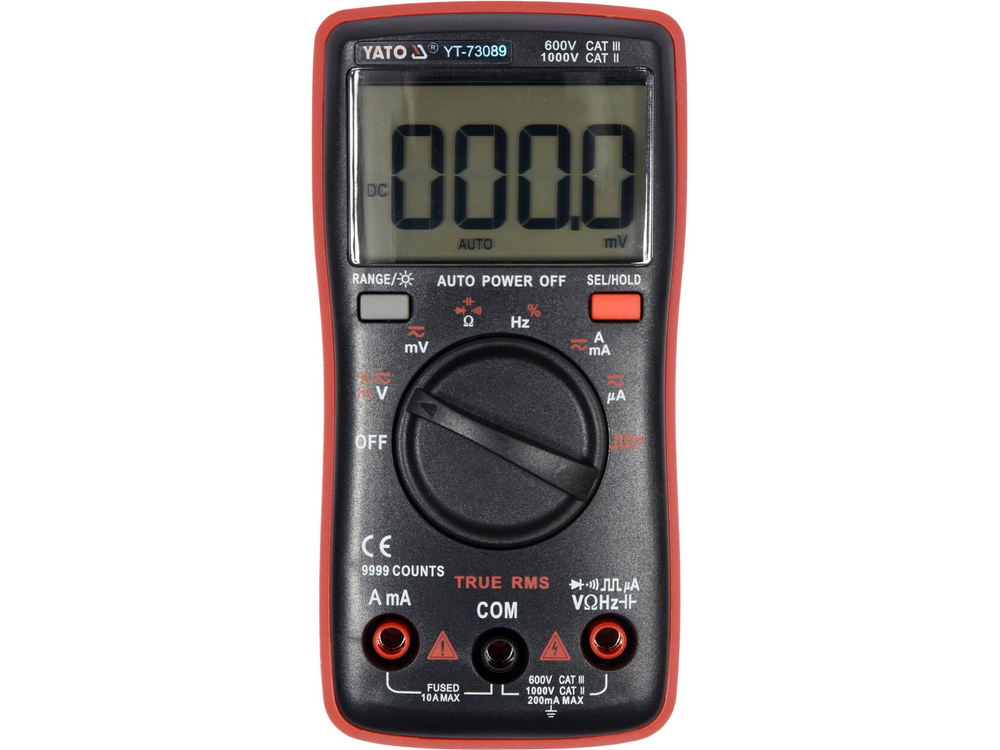

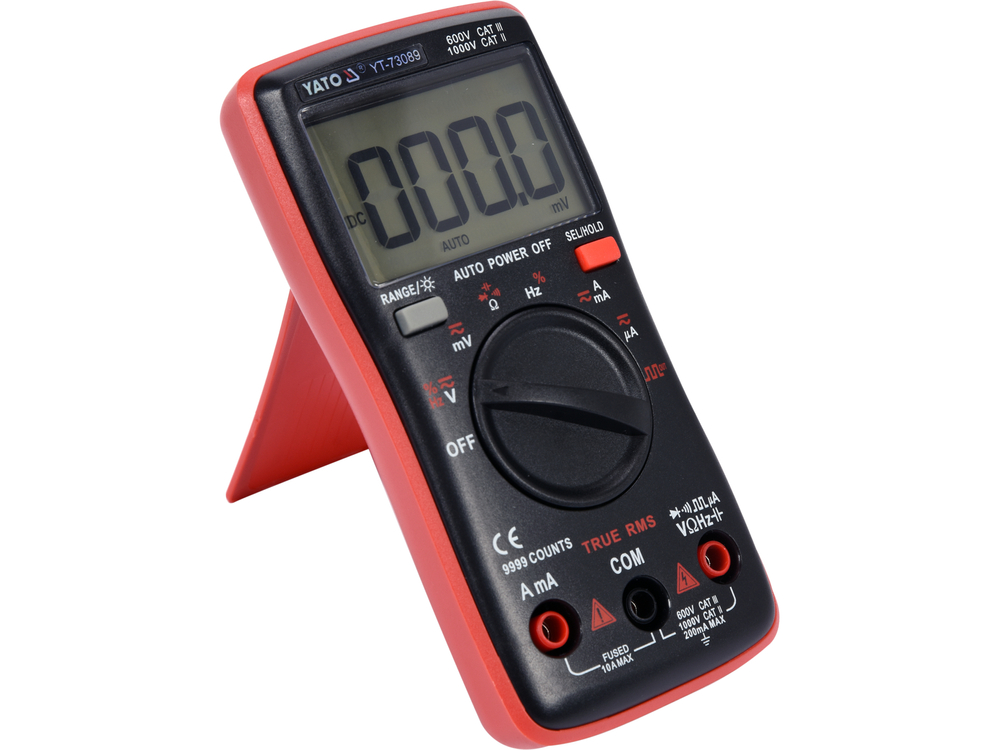

Medidor universal YT-73089 com função TRUE RMS e gama automática para cada medição. Permite efetuar medições básicas e avançadas de grandezas eléctricas. A caixa popular, as dimensões reduzidas e o ecrã retroiluminado de grandes dimensões combinam elevada mobilidade com comodidade de trabalho. O multímetro deve a sua velocidade, precisão e repetibilidade das indicações ao design moderno da placa de controlo e às sondas de medição de alta qualidade, cujo tamanho e precisão serão apreciados tanto por amadores como por técnicos de serviço profissionais. O gerador de sinais de onda retangular ajudará, por exemplo, no diagnóstico de auscultadores ou altifalantes, enquanto uma definição especial de medição de corrente em microamperes tornará possível testar vários tipos de sensores, tais como sensores de chama em equipamento AVAC. Os cabos das sondas de medição têm um isolamento de silicone que é flexível e resistente a altas temperaturas.

Medições básicas:

• Medição de tensão AC: C.A. 0-750 V, TRUE RMS
• Medição de tensão CC: D.C. 0-999.9 V
• medição de corrente alternada: A.C. 0-9,999 A, TRUE RMS
• Medição de corrente DC: D.C. 0-9,999 A
• medição de resistência: 0-9,999 MΩ
• ensaio de díodos:_IF 5 mA,_UR 3 V
• teste de continuidade do circuito: 0-50 Ω

Medições adicionais:

• medição de condensadores: 0-9,999 mF
• medição de frequência: 0-9,999 Mhz
• medição do fator de enchimento: 1-99%
• gerador de forma de onda retangular: 15 definições de 50 a 5000 Hz

Exactidões de medição:

Exemplo de determinação da exatidão para medição de tensão CA. Cálculo para o resultado da medição: 235 V

• A exatidão de medição do medidor YT-73096 para esta gama é : ±(1,0% + 3), resolução 0,1 V
• cálculo da fórmula do erro de medição: (resultado da medição x 1,0%) + 3 x resolução
• cálculo: (235 x 1,0%) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V

Resultado real, incluindo o erro de medição para a indicação 235 V = 235 ± 2,65 V

• Resultado real, incluindo o erro de medição, para uma indicação de tensão contínua: 12 V = 12 ± 0,09 V
• Resultado real incluindo o erro de medição para a indicação de medição de corrente alterna: 8 A = 8 ± 0,15 A

Uma tabela com a resolução e a exatidão da medição pode ser encontrada no manual de instruções.

Funções incorporadas:

• TRUE RMS - um medidor com esta função exibe o valor rms verdadeiro da tensão/tensão CA. Em contraste com os medidores de média, os dispositivos com true rms mostram o valor correto não só para formas de onda sinusoidais, mas também para formas de onda sinusoidais distorcidas, por exemplo, por harmónicos superiores, ou formas de onda quadradas ou triangulares. Uma função imprescindível sempre que fontes de alimentação de modo de comutação, unidades de inversor de motor, sistemas HVAC, etc. aparecem num circuito.
• Gerador de forma de onda - ao definir o botão para gerar um sinal, o medidor gera uma onda retangular com uma frequência de 50 a 5000 Hz. O sinal pode ser utilizado, por exemplo, para diagnosticar altifalantes ou para verificar faixas de baixa frequência num rádio.
• AUTO - ajuste automático da gama de medição. Quando se medem valores desconhecidos com um medidor com ajuste manual da gama utilizando o seletor, as medições devem ser efectuadas sequencialmente a partir da gama maior para a gama que dá o resultado mais preciso - caso contrário, existe o risco de danificar o instrumento. Por outro lado, no caso de um multímetro com a função AUTO, basta efetuar uma medição e o medidor encontrará automaticamente a gama ideal. Por defeito, o multímetro arranca no modo AUTO
• RANGE - alteração manual da gama de medição. Uma função útil quando se verificam muitos componentes iguais com um valor conhecido, por exemplo, uma série de resistências. A definição manual da gama encurtará consideravelmente o tempo de tais medições.
• SEL - alteração do modo de medição, por exemplo, de medição de tensão AC para DC
• DATA HOLD - mantém o valor atualmente medido no visor

Informações adicionais

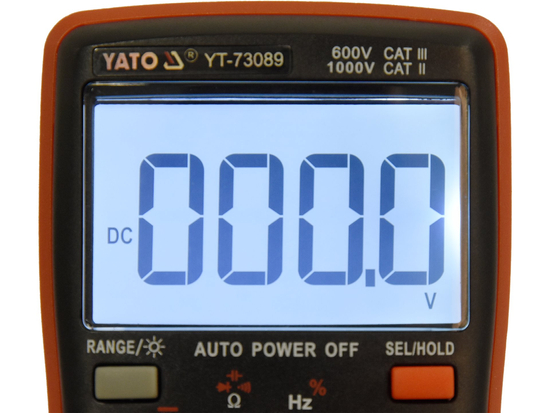

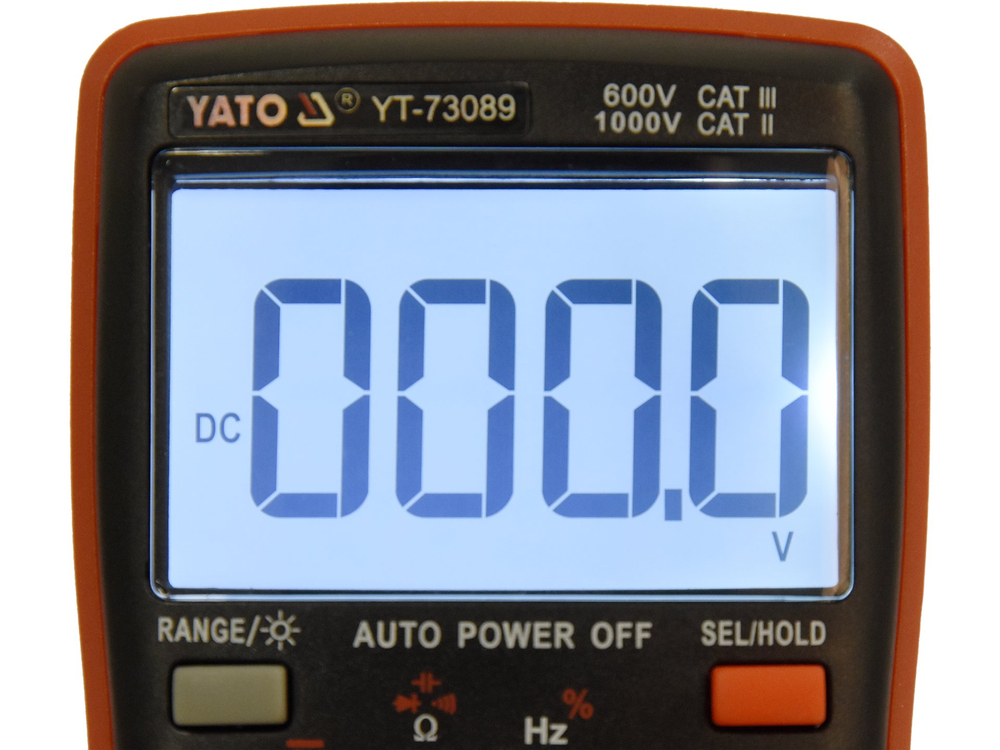

• Ecrã LCD, resultado máximo apresentado: 9999
• retroiluminação do ecrã
• sinal sonoro no teste de continuidade do circuito para resistências inferiores a 50 Ω
• possibilidade de ativar separadamente os testes de díodos e de continuidade

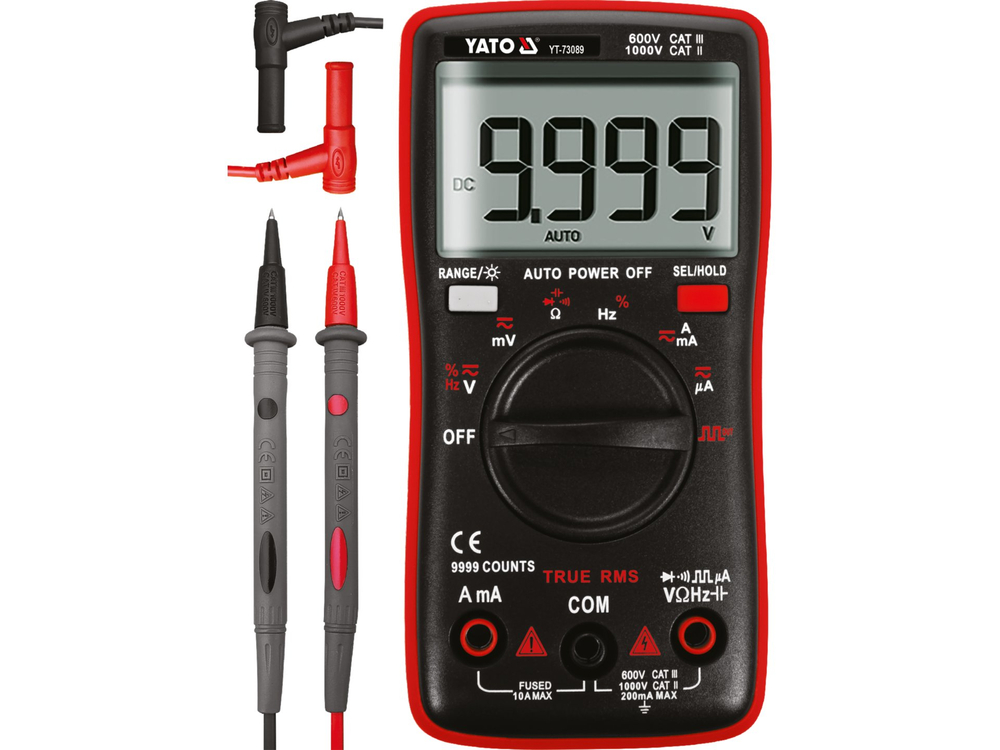

• sondas de teste incluídas, comprimento 14,5 cm
• comprimento do cabo incluindo as sondas 97 cm
• diâmetro do cabo, incluindo o isolamento 3,5 mm
• construção com proteção contra sobrecarga
• caixa em plástico ABS
• desligamento automático do contador após 15 minutos de inatividade
• possibilidade de desativar o modo de desligamento automático
• indicador de pilha fraca
• alimentação eléctrica: duas pilhas de 1,5 V (AAA)
