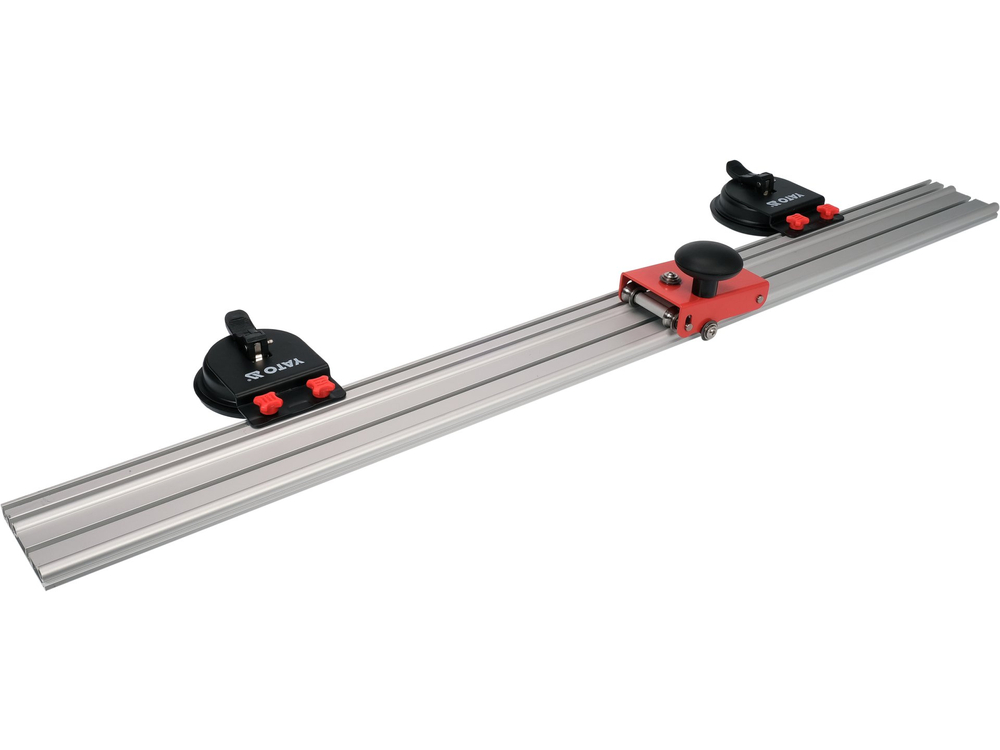

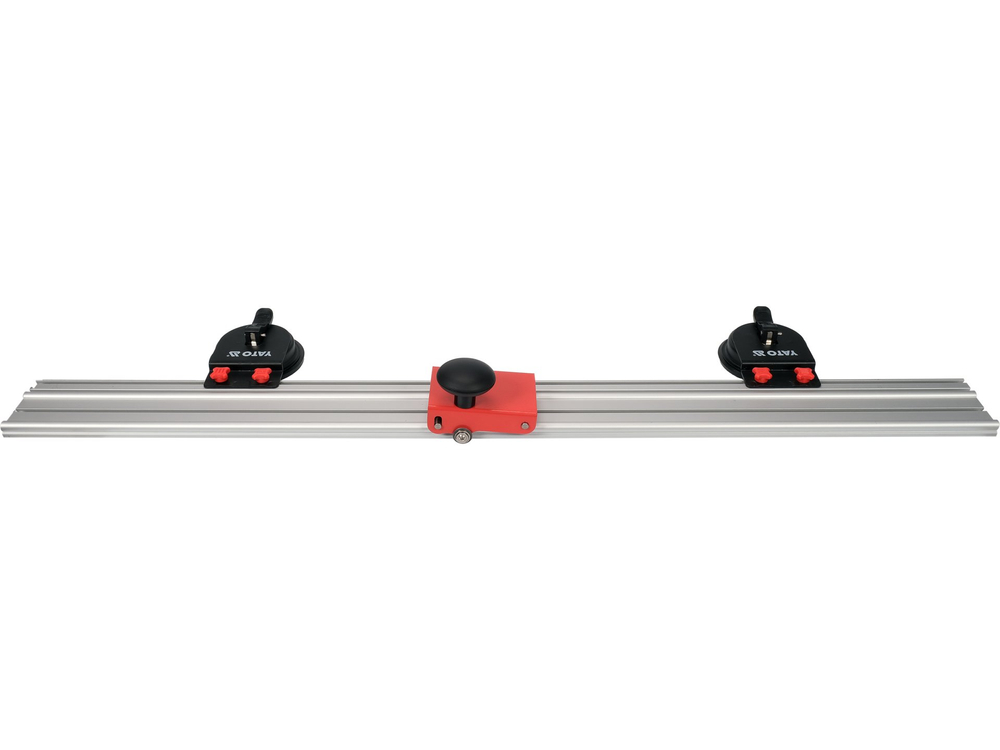

Máquina de corte para grandes placas de cerâmica até cerca de 320 cm de comprimento. O conjunto é composto por

• três calhas - guias em alumínio

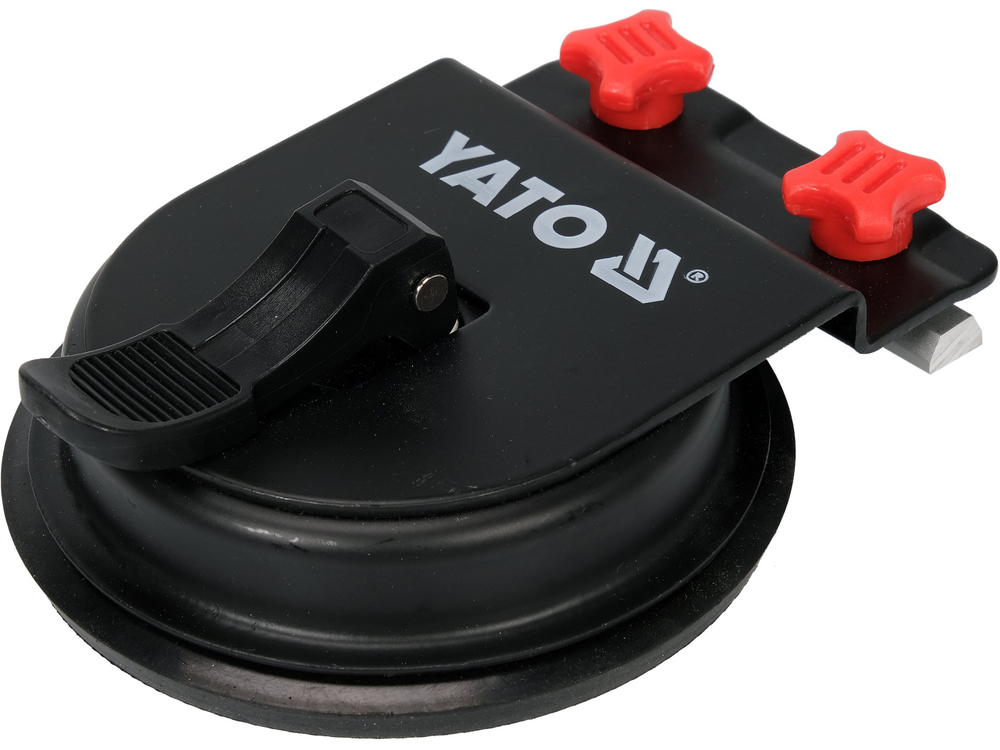

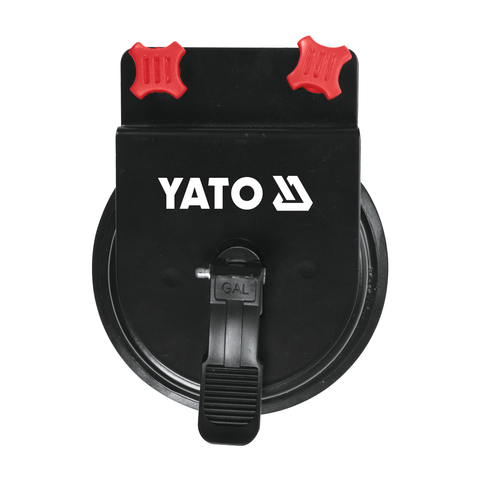

• quatro ventosas para ligação das calhas

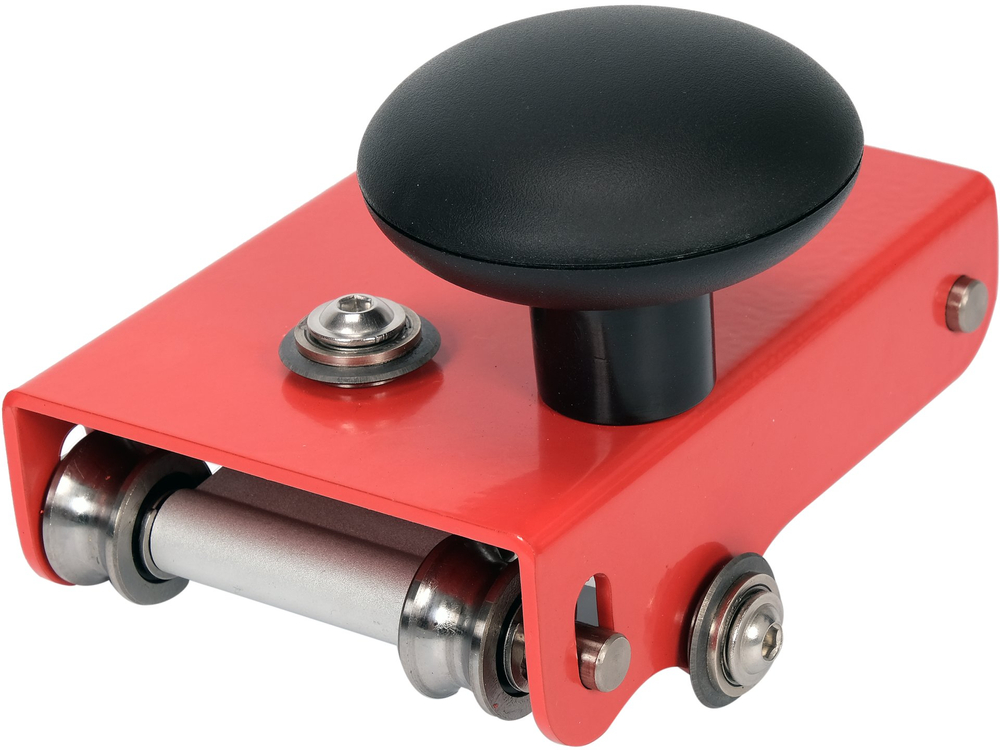

• uma lâmina sobre quatro rolos para guiar ao longo da calha

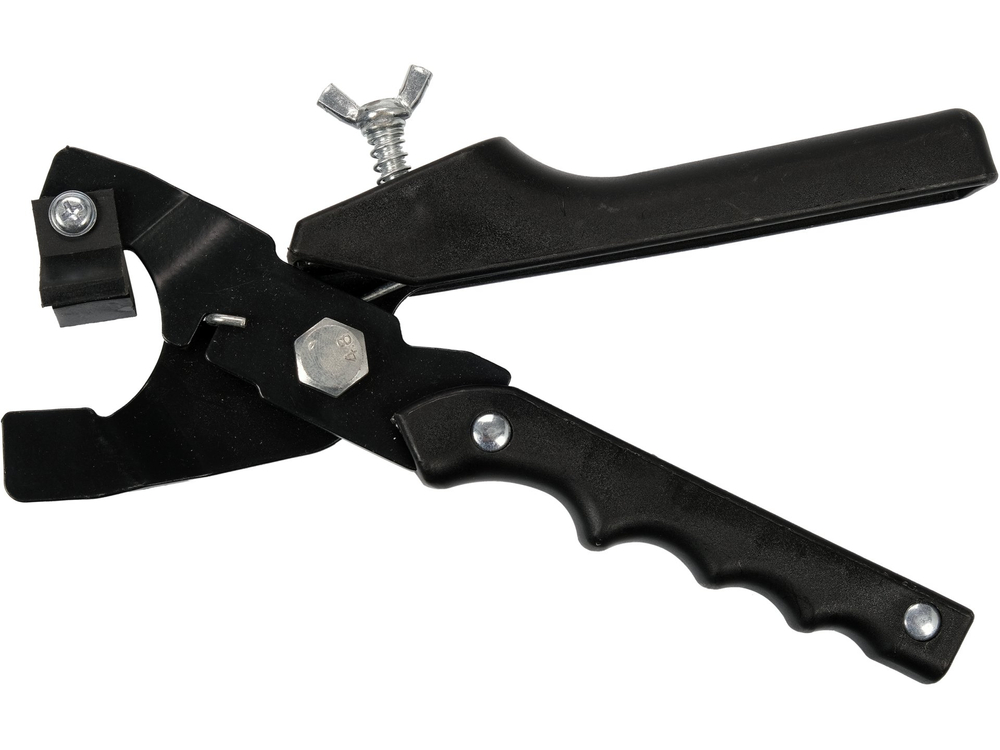

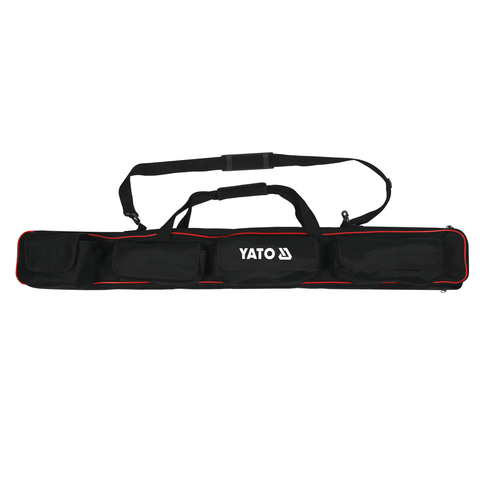

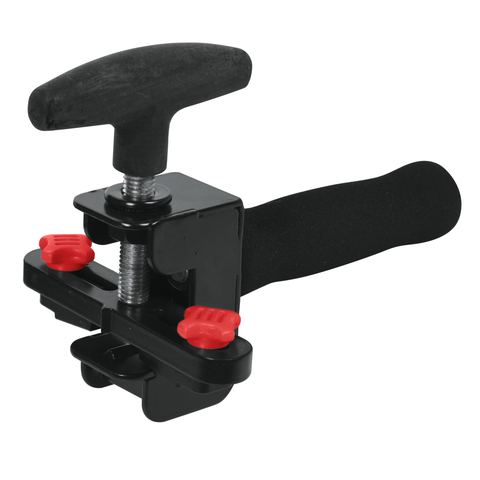

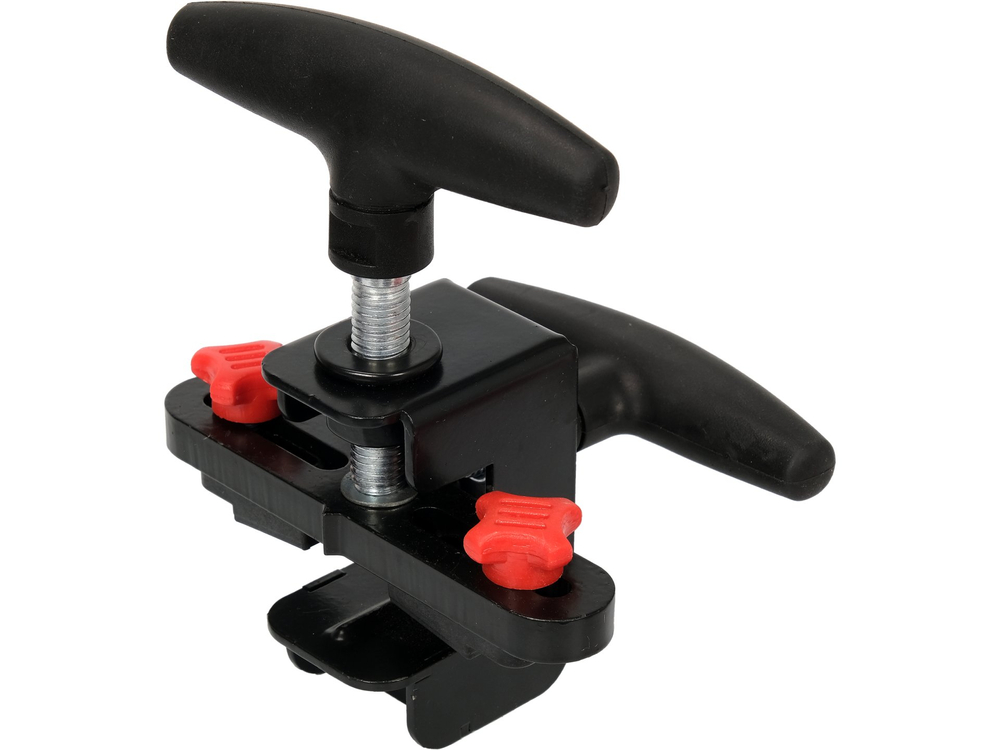

O conjunto inclui um alicate de mão para partir a placa cortada e uma pega larga para partir secções maiores da placa. O conjunto é embalado num saco - uma mala feita de nylon espesso.

O elemento de corte é uma roda de forquilha montada num rolamento com um diâmetro de 22 mm. Pode ser pressionado contra o material pelo operador durante o corte. O cortador foi concebido para cortar grandes ladrilhos de cerâmica de 3 a 8 mm de espessura. O comprimento máximo de corte é de cerca de 320 cm.

Modo de utilização:

• consoante o tamanho do azulejo a cortar, fixar uma, duas ou uma combinação de três guias à superfície do azulejo

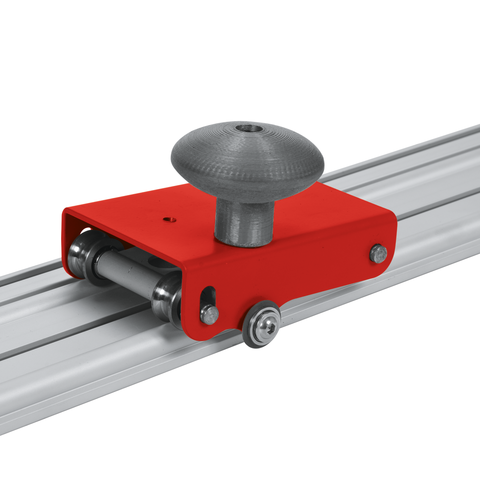

• o carro com a unidade de corte é fixado ao suporte da ventosa
• a lâmina é deslocada ao longo da guia e pressionada contra a superfície da placa com um toque fino para obter o corte pretendido
• a quebra é efectuada com a ajuda do alicate fornecido ou de um martelo demolidor
