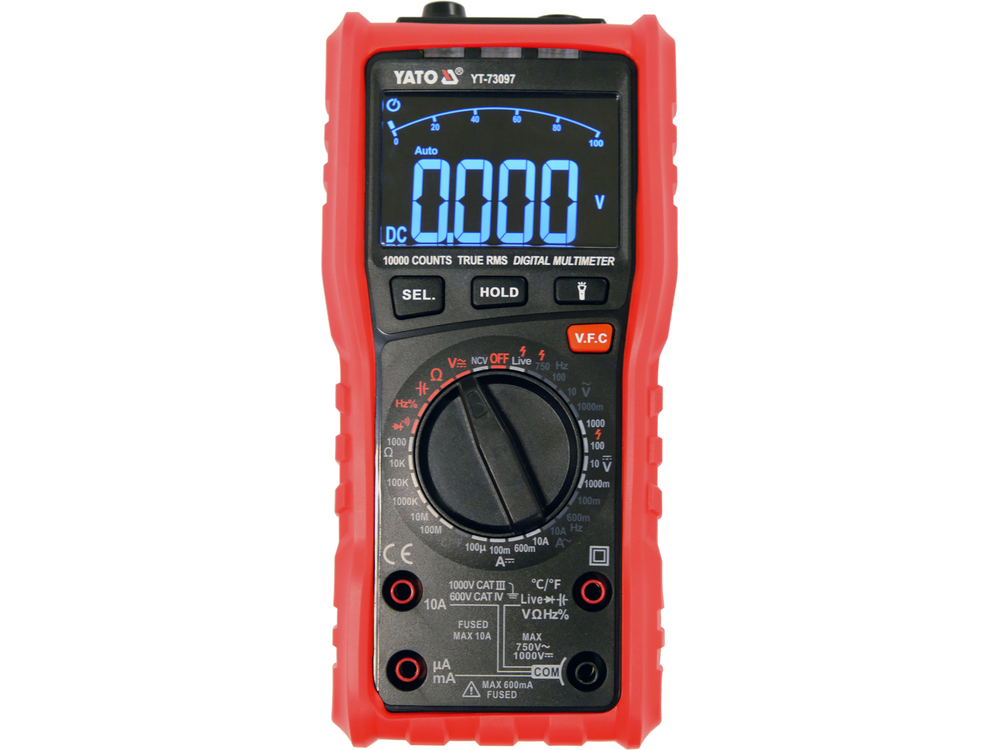

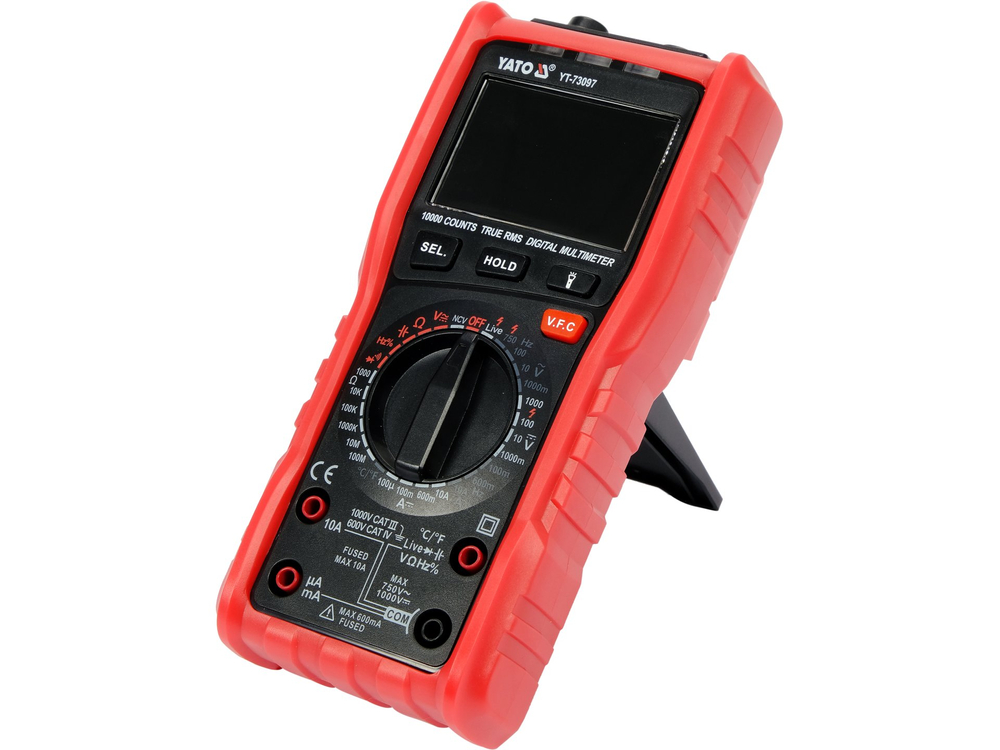

YT-73097 medidor universal com função TRUE RMS de conceção única com gama de medição automática e manual. Permite efetuar medições básicas e avançadas de grandezas eléctricas. O grande ecrã LCD multifunções permite, em alguns modos de medição, visualizar dois valores em simultâneo, por exemplo, a tensão e a frequência da tomada de corrente. A caixa está equipada com um estojo de borracha vermelha com locais dedicados para as sondas de medição, graças ao qual o medidor não escorregará facilmente das mãos e minimizará o risco de danos durante uma queda. O design de ponta da placa e o software especial significam não só velocidade, exatidão e repetibilidade das leituras, mas também um maior nível de segurança, como evidenciado pela obtenção da certificação CAT IV até 600V.

Medições básicas:

• Medição de tensão AC: A.C. 0-750 V, TRUE RMS + V.F.C.
• Medição de tensão DC: D.C. 0-1000 V
• medição de corrente alternada: A.C. 0-10 A, TRUE RMS
• Medição de corrente DC: D.C: D.C. 0-10 A
• medição de resistência: 0-99,99 MΩ
• teste de díodos:_IF 1mA,_UR 3, 2V
• teste de continuidade do circuito: 0-30 Ω

Medições adicionais:

• medição de condensadores: 0-99,99 mF
• medição de frequência: 0-9,999 Mhz
• medição do fator de enchimento: 1-99%
• medição de temperatura: -20 a 1000°C
• deteção de tensão AC sem contacto: NCV

Precisões de medição:

Exemplo de determinação da exatidão para medição da tensão CA. Cálculo para o resultado da medição: 235 V

• A exatidão de medição do medidor YT-73097 para esta gama é : ±(1,0% + 5), resolução 0,1 V
• cálculo da fórmula do erro de medição: (resultado da medição x 1,0%) + 5 x resolução
• cálculo: (235 x 1,0%) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V

Resultado real, incluindo o erro de medição para a indicação 235 V = 235 ± 2,85 V

• Resultado real, incluindo o erro de medição, para uma indicação de tensão contínua: 12 V = 12 ± 0,09 V
• Resultado real incluindo o erro de medição para a indicação de medição de corrente alterna: 8 A = 8 ± 0,15 A

Uma tabela com a resolução e a exatidão da medição pode ser encontrada no manual de instruções.

Funções incorporadas:

• TRUE RMS - um medidor com esta função apresenta o valor rms verdadeiro da tensão/tensão CA. Em contraste com os medidores de média, os dispositivos com true rms mostram o valor correto não só para formas de onda sinusoidais, mas também para formas de onda sinusoidais distorcidas, por exemplo, por harmónicos superiores, ou formas de onda quadradas ou triangulares. Uma função imprescindível sempre que fontes de alimentação de modo de comutação, unidades de inversor de motor, instalações HVAC, etc. aparecem num circuito.
• NCV - deteção de tensão CA sem contacto por método indutivo. O medidor detecta a presença de tensão num condutor isolado utilizando o sensor NCV na face do dispositivo
• LIVE - teste da presença de fase utilizando uma das sondas de medição. Permite verificar em que orifício de uma tomada eléctrica existe uma fase. Introduzir a sonda de medição no orifício, se for detectada uma fase, o visor apresenta a indicação LIVE
• V.F.C. - filtro passa-baixo. Esta função é utilizada, por exemplo, para medir a tensão de saída de um controlador de motor elétrico que utiliza a variação da frequência e da tensão para controlar a velocidade do motor (controladores VFD). Quando a função é activada, o medidor filtra a interferência de alta frequência de, por exemplo, um sinal PWM e deixa apenas a baixa frequência. Desta forma, o filtro permite a medição exacta do valor eficaz da tensão/corrente que flui para o motor
• AUTO - ajuste automático da gama de medição. Ao medir valores desconhecidos com um medidor com ajuste manual da gama utilizando o seletor, as medições devem ser efectuadas sequencialmente a partir da gama maior até à gama que fornece o resultado mais preciso - caso contrário, corre o risco de danificar o instrumento. Por outro lado, no caso de um multímetro com a função AUTO, basta efetuar uma medição e o medidor encontrará automaticamente a gama ideal. O YT-73097 é uma construção única, porque para além dos modos com medição automática, oferece medições de grandezas eléctricas básicas também em gamas definidas manualmente com o botão, combinando assim as vantagens de ambas as soluções. Se souber o valor aproximado da medição e definir a gama adequada, beneficiará da rapidez da indicação
• SEL - muda o modo de medição, por exemplo, de medição de tensão AC para DC
• HOLD - mantém o valor atualmente medido no visor
• FLIGHT - Existe um díodo na parte da frente do aparelho para iluminar a área de trabalho, que é ligado e desligado com este botão

Informações adicionais:

• Ecrã LCD, resultado máximo apresentado: 9999
• sinal sonoro e luminoso no teste de continuidade para resistências inferiores a 30 Ω
• modo automático para testes de díodos e de continuidade; nesta configuração, o medidor detecta por si próprio se está a lidar com um díodo ou com um circuito de baixa resistência
• possibilidade de ativar separadamente os testes de díodos e de continuidade, utilizando o botão SEL; na configuração de teste de continuidade, o sinal sonoro soa imediatamente

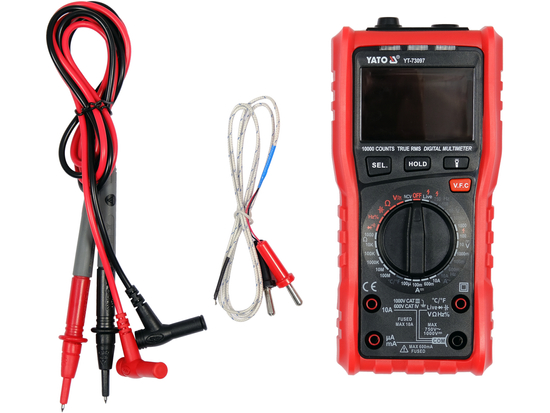

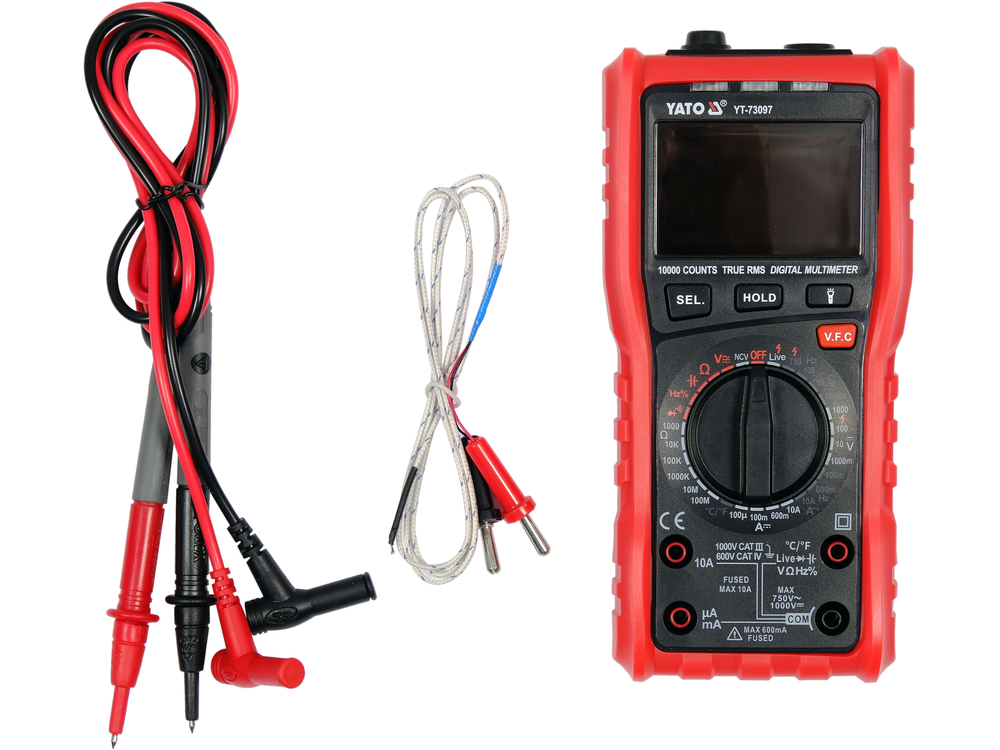

• sondas de medição com 15 cm de comprimento incluídas no conjunto
• comprimento do cabo incluindo as sondas 110 cm
• diâmetro do cabo incluindo o isolamento: 3,5 mm
• construção com sobrecarga e proteção para medições de corrente e tensão
• alarme de fusível queimado
• alarme quando a sonda é inserida na tomada errada, por exemplo, se, depois de ligar o aparelho, o definir para medir tensão e inserir a sonda na tomada de medição de corrente, o visor apresenta LEAD
• Caixa em ABS
• desligamento automático do aparelho após 10 minutos de inatividade
• indicador de pilha fraca
• alimentação eléctrica: duas pilhas de 1,5 V (AA)
