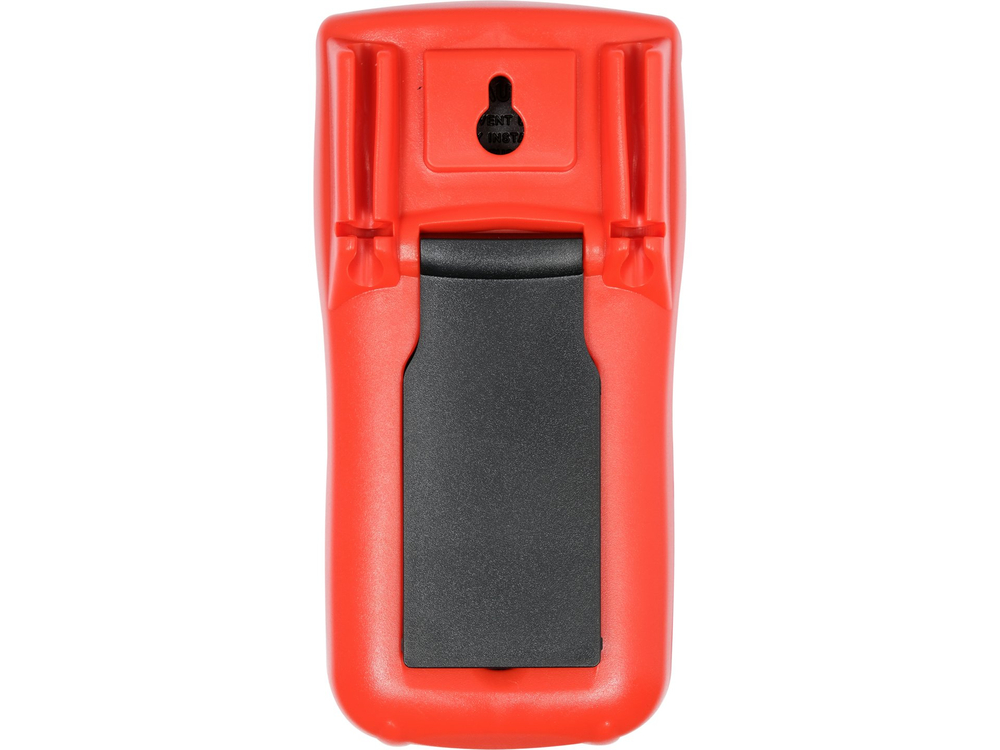

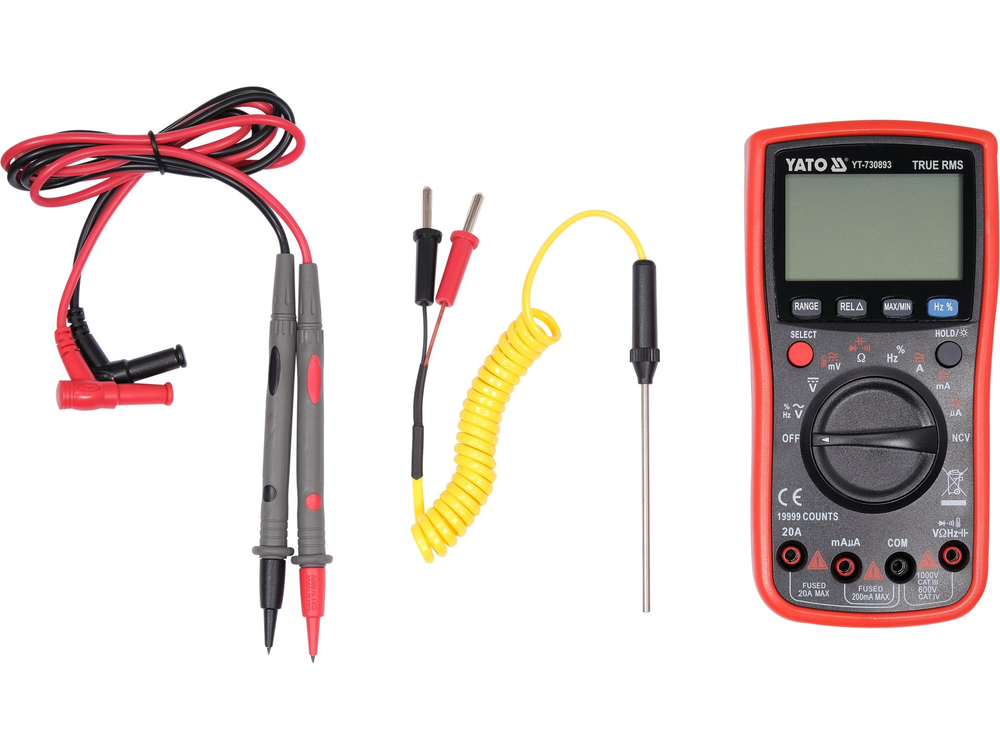

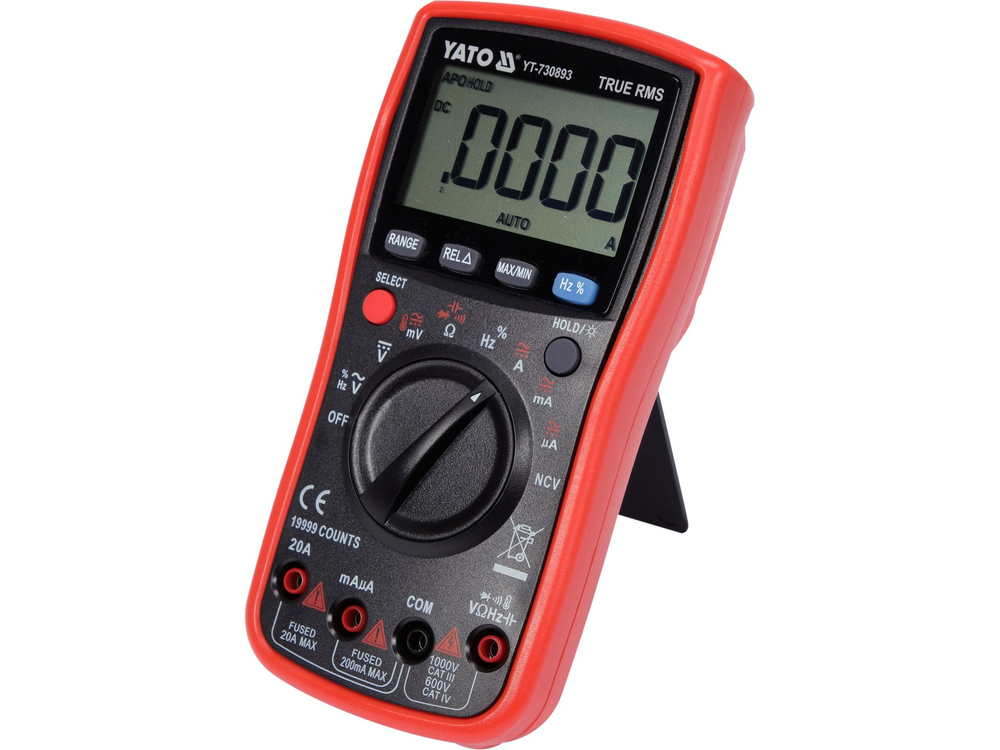

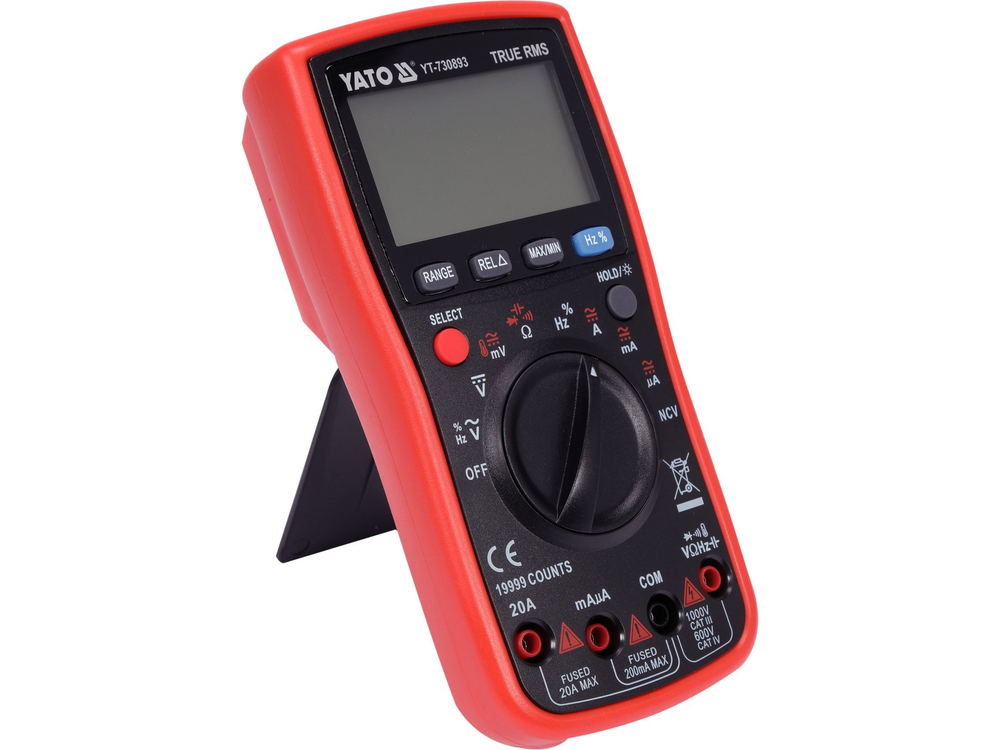

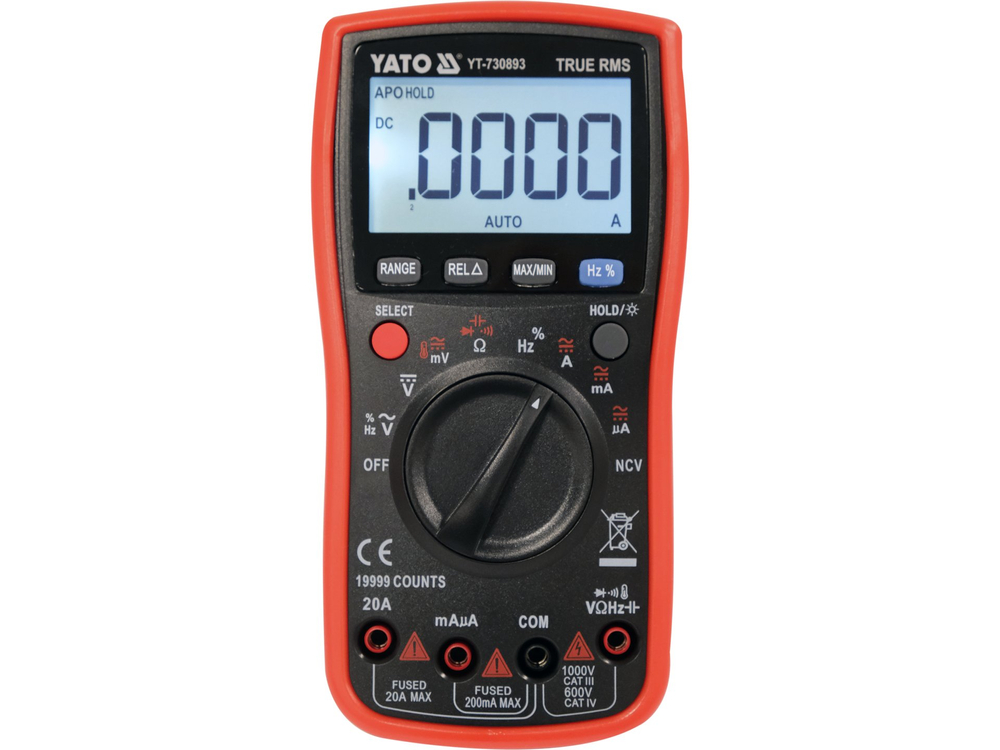

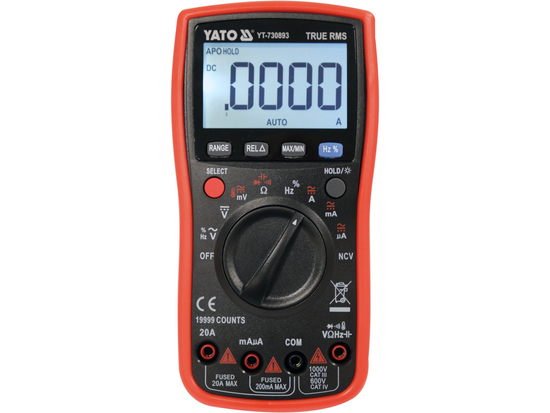

Medidor universal com função TRUE RMS e gama automática para cada medição. Permite medições básicas e avançadas de grandezas eléctricas. O grande ecrã LCD multifunções, uma gama de funções que facilitam as medições, a rapidez de funcionamento e a precisão industrial serão apreciados por engenheiros electrónicos, electricistas e entusiastas da bricolage doméstica. A caixa está equipada com um estojo de borracha vermelha com locais dedicados para as sondas de medição, graças ao qual o medidor não escorregará facilmente das mãos e minimizará o risco de danos durante uma queda. Os cabos das sondas de medição têm isolamento de silicone, que é flexível e resistente a altas temperaturas.

Medições básicas:

• Medição de tensão CA: A.C. 0-750V, TRUE RMS
• Medição de tensão DC: D.C. 0-1000V
• medição de corrente alternada: A.C. 0-19,999A, TRUE RMS
• Medição de corrente DC: D.C. 0-19,999A
• medição de resistência: 0-9,999MΩ
• ensaio de díodos:_IF 1,8mA,_UR 3,2V
• teste de continuidade do circuito: 0-50Ω

Medições adicionais

• medição de condensadores: 0-9,999mF
• medição de frequência: 0-9,999Mhz
• medição do fator de enchimento: 1-99%
• medição de temperatura: -20 a 1000°C
• deteção de tensão CA sem contacto: NCV

EXACTIDÃO DA MEDIÇÃO

Exemplo de determinação da exatidão da medição da tensão CA. Cálculo para o resultado da medição: 235V

• A precisão de medição do medidor YT-730893 para esta gama é : ±(0,3% + 3), resolução 0,1V
• cálculo da fórmula do erro de medição: (resultado da medição x 0,3%) + 3 x resolução
• cálculo: (235 x 0,3%) + 3 x 0,1 = 0,705 + 0,3 = 1,005V

Resultado real, incluindo o erro de medição para a indicação 235V = 235 ± 1,005V

• Resultado real, incluindo o erro de medição para a indicação da tensão CC: 12V = 12 ± 0,009V
• Resultado real incluindo o erro de medição para a indicação da medição da corrente CA: 8A = 8 ± 0,067A

Uma tabela com a resolução e a exatidão para uma determinada medição pode ser encontrada nas instruções de funcionamento.

FUNÇÕES INCORPORADAS

• TRUE RMS - um medidor com esta função apresenta o valor rms real da tensão/tensão CA. Em contraste com os medidores de média, os dispositivos com true rms apresentam o valor correto não só para formas de onda sinusoidais, mas também para formas de onda sinusoidais distorcidas, por exemplo, por harmónicos superiores, ou formas de onda quadradas ou triangulares. Uma função imprescindível sempre que fontes de alimentação de modo de comutação, unidades de inversor de motor, instalações HVAC, etc. aparecem num circuito.
• NCV - deteção de tensão CA sem contacto por método indutivo. O medidor detecta a presença de tensão num cabo isolado utilizando o sensor NCV na parte frontal do dispositivo
• AUTO - ajuste automático da gama de medição. Ao medir valores desconhecidos com um medidor com ajuste manual do intervalo utilizando o botão, as medições devem ser efectuadas sequencialmente a partir do maior intervalo até ao intervalo que dá o resultado mais preciso - caso contrário, corre o risco de danificar o dispositivo. Por outro lado, no caso de um multímetro com a função AUTO, basta efetuar uma medição e o medidor encontrará automaticamente a gama ideal. Por defeito, o multímetro arranca no modo AUTO
• RANGE - alteração manual da gama de medição. Uma função útil quando se verificam muitos componentes iguais com um valor conhecido, por exemplo, uma série de resistências. A definição manual da gama encurtará consideravelmente o tempo de tais medições.
• REL - ao utilizar esta função durante uma medição, o visor é reposto a zero e toma o valor apresentado antes do visor como nível de referência. A medição seguinte mostrará a diferença entre o valor medido e o valor de referência retido
• MAX/MIN - retém no visor o valor máximo ou mínimo da medição atual
• HZ % - quando o botão está definido para a medição de frequências, o botão altera a definição para a medição do fator de enchimento/ciclo
• SELECT - altera o modo de medição, por exemplo, de medição de tensão CA para CC
• DATA HOLD - mantém o valor atualmente medido no visor

INFORMAÇÕES ADICIONAIS

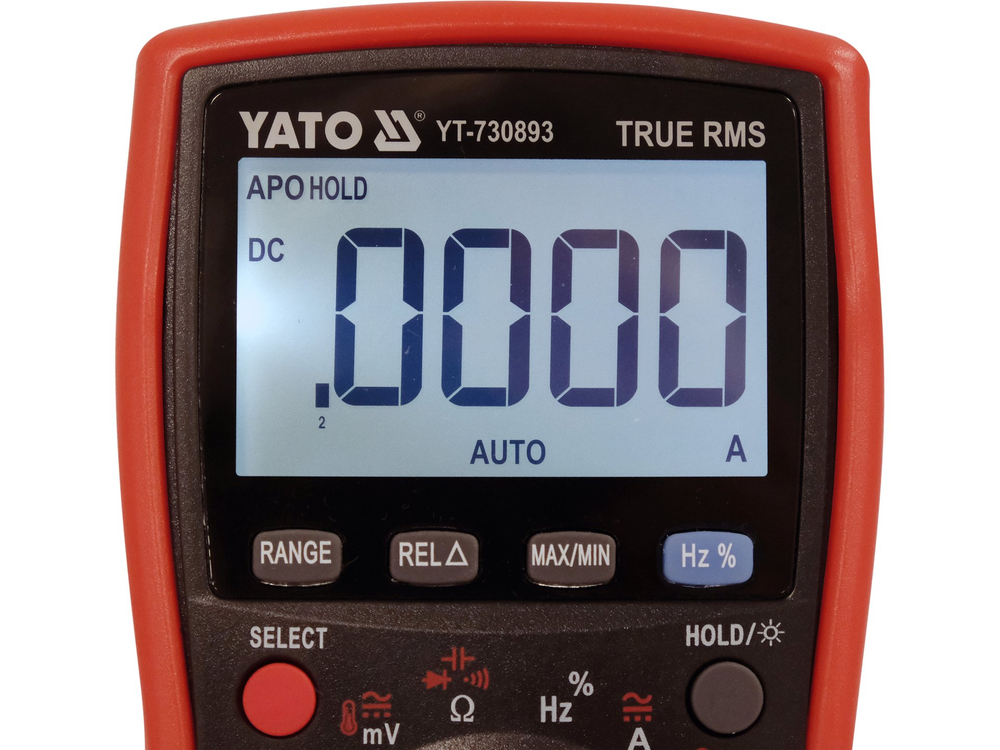

• Ecrã LCD, resultado máximo apresentado: 19999
• retroiluminação do ecrã
• sinal acústico no teste de continuidade do circuito para resistências inferiores a 50Ω
• possibilidade de ativar separadamente os testes de díodos e de continuidade

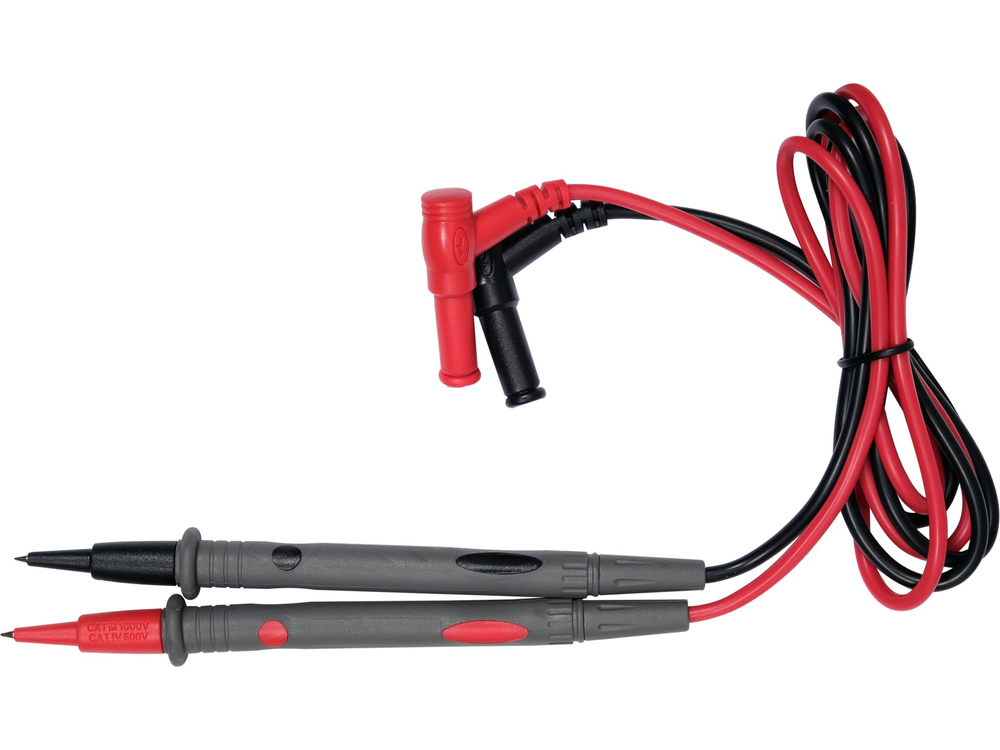

• sondas com um comprimento de 14,5 cm
• comprimento do cabo incluindo as sondas: 97 cm
• diâmetro do cabo incluindo o isolamento: 3,5 mm

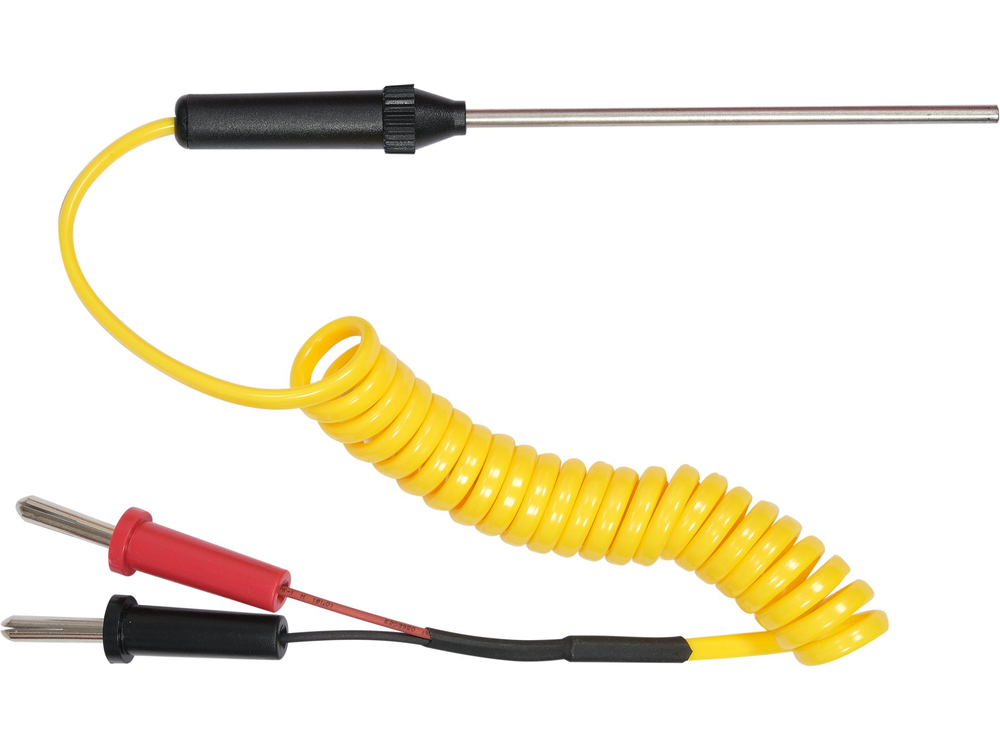

• sonda de imersão para medição de temperatura
• construção com proteção contra sobrecarga
• caixa em ABS
• desligamento automático do medidor após 15 minutos de inatividade
• possibilidade de desativar o modo de desligamento automático
• indicador de pilha fraca
• fonte de alimentação: duas pilhas de 1,5V (AA)
