O localizador de cabos YT-73137 é um dispositivo para inspecionar e localizar cabos. É utilizado para determinar o percurso de um cabo numa parede, identificar um cabo de rede numa sala de servidores, localizar uma rutura no sistema elétrico de um automóvel, verificar a ordem das ligações num cabo RJ-45 e verificar o estado de uma linha telefónica.

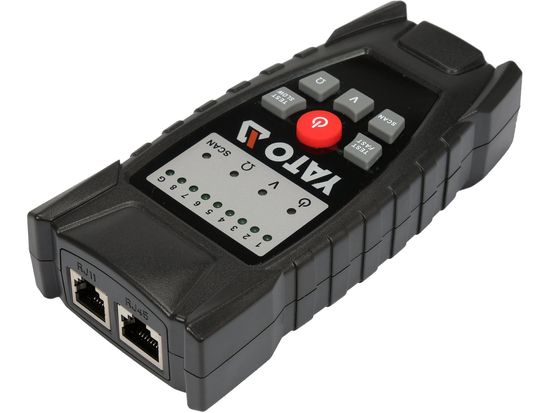

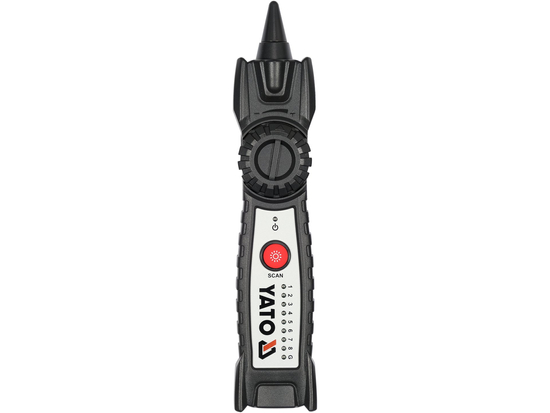

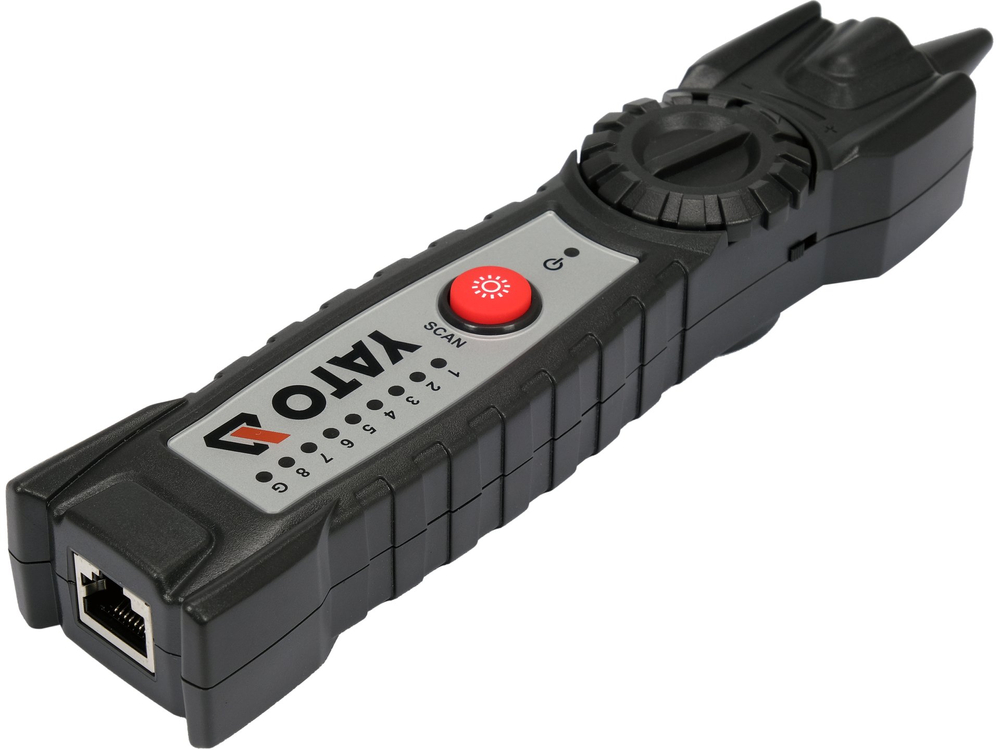

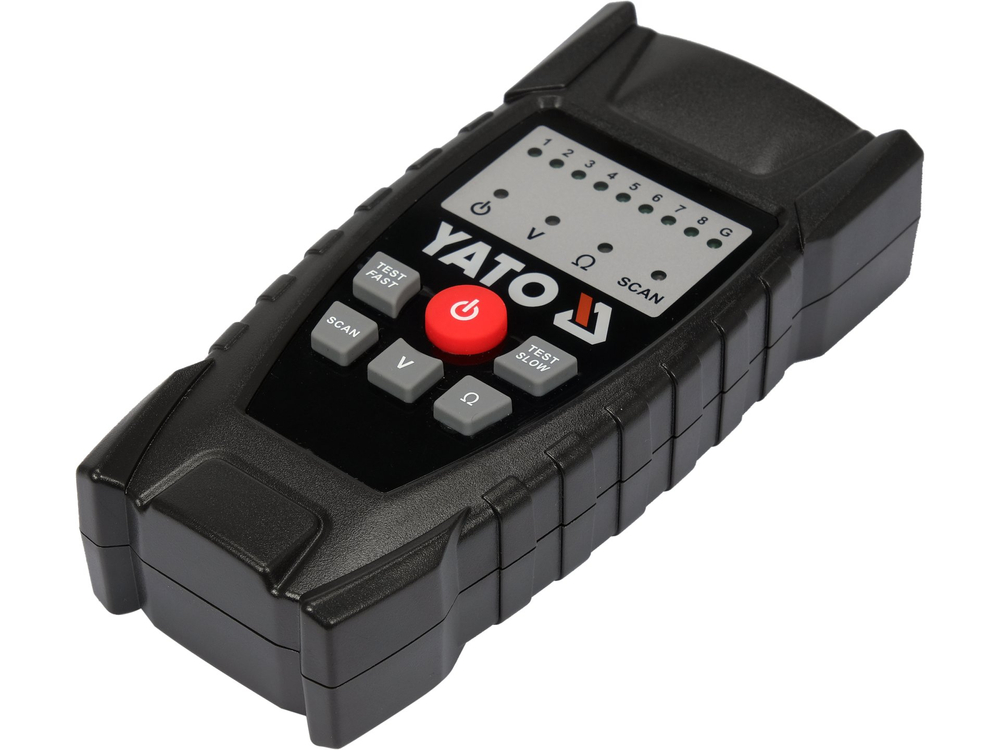

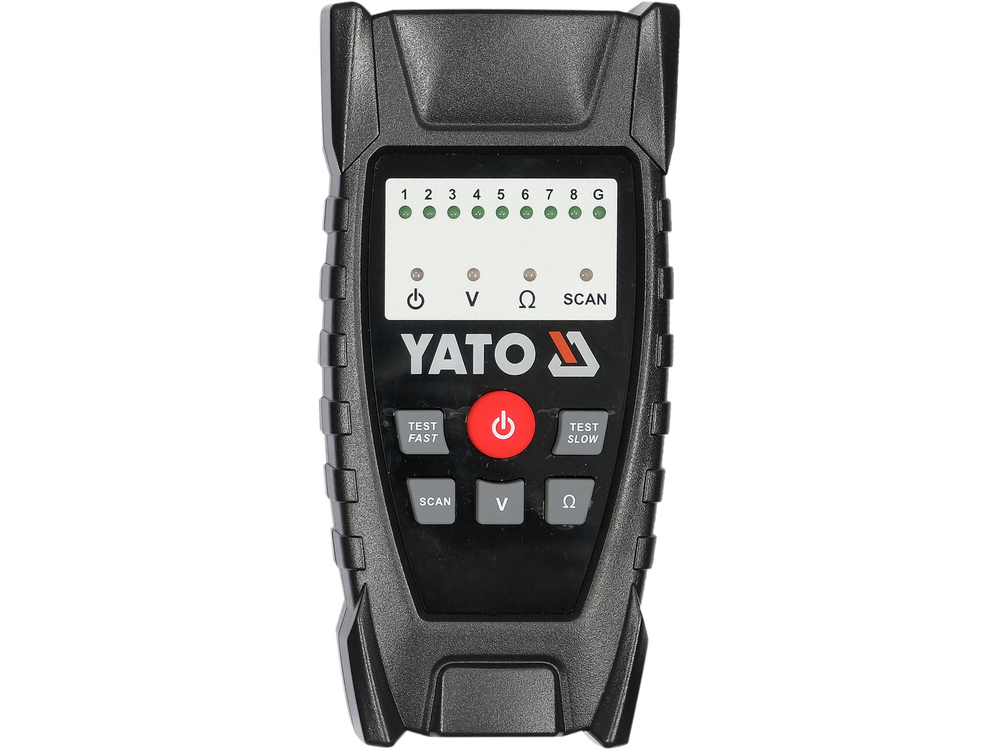

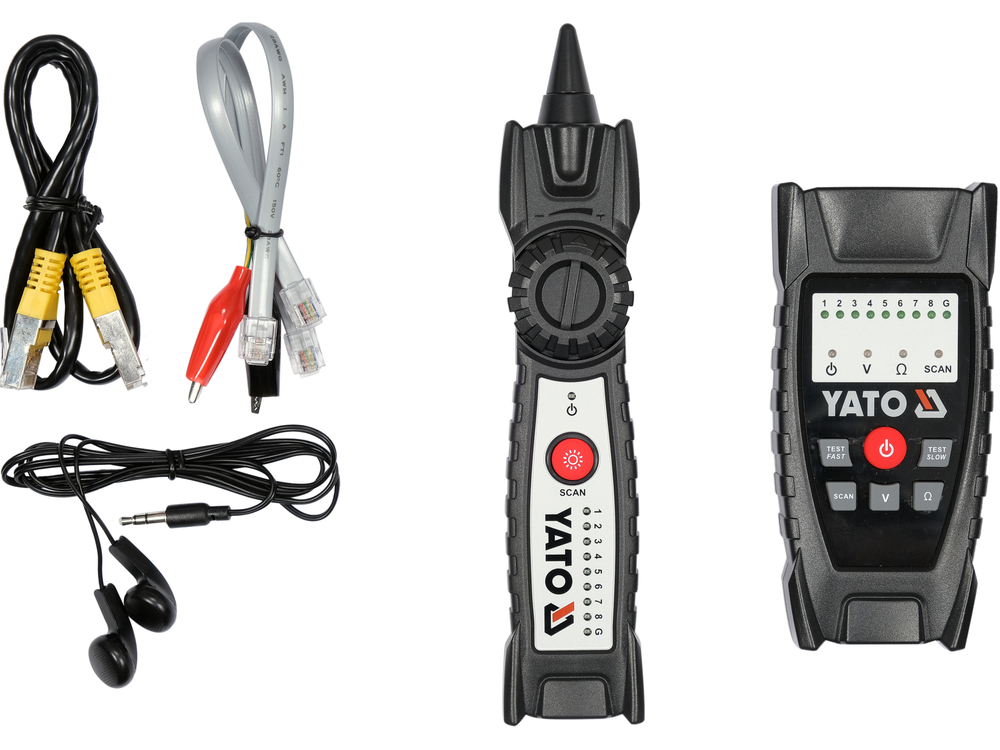

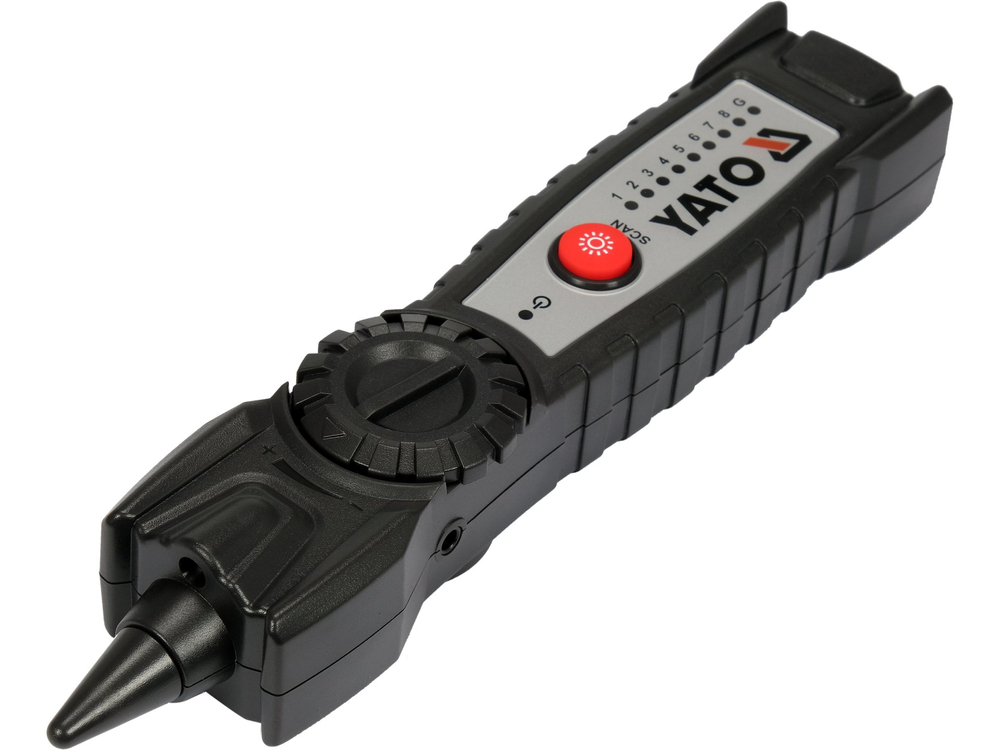

É composto por dois dispositivos: um transmissor e um recetor. O transmissor está ligado ao cabo que está a ser procurado, de modo a que, quando a função SCAN é activada, transmita um sinal com uma frequência conhecida pelo recetor. O recetor é capaz de captar o sinal sem fios a uma distância de até vários centímetros* do cabo que está a ser procurado.

É imune às interferências. O sinal recebido pelo recetor é convertido num som isento de ruídos e estalidos. A potência do emissor permite a transmissão do sinal no cabo a uma distância mínima de 1 quilómetro. A tomada jack incorporada no recetor permite a ligação, por exemplo, dos auscultadores fornecidos.

• material da caixa: ABS
• sensibilidade do sinal/controlo do volume
• dimensões e peso do emissor: 63 x 134 x 31 mm / 138 g
• dimensões e peso do recetor: 40 x 200 x 32 mm / 120 g
• alimentação eléctrica do emissor: 3 pilhas AAA - 1,5V
• fonte de alimentação do recetor: 6F22 - bateria de 9V
• indicação de bateria fraca

Funções:

• localização e encaminhamento de cabos
• localização de rutura no cabo
• verificação da ordem das ligações num cabo RJ45
• verificação da tensão da linha telefónica
• verificação da polaridade da tensão da linha telefónica
• verificação da presença de um curto-circuito

A localização de fios nas paredes, entre outros objectivos de segurança, deve ser feita sem a presença de tensão de rede no fio que está a ser procurado.

^{*O recetor captará um sinal mais forte se um dos pinos de crocodilo do cabo do emissor estiver ligado à terra. A ligação à terra pode ser o fio de terra da instalação doméstica ou, se não houver outras opções, o nosso corpo a tocar no chão. Os testes internos confirmaram a receção do sinal transmitido pelo cabo a uma distância de 15 cm do recetor (medição sem obstruções entre o recetor e o cabo).}
