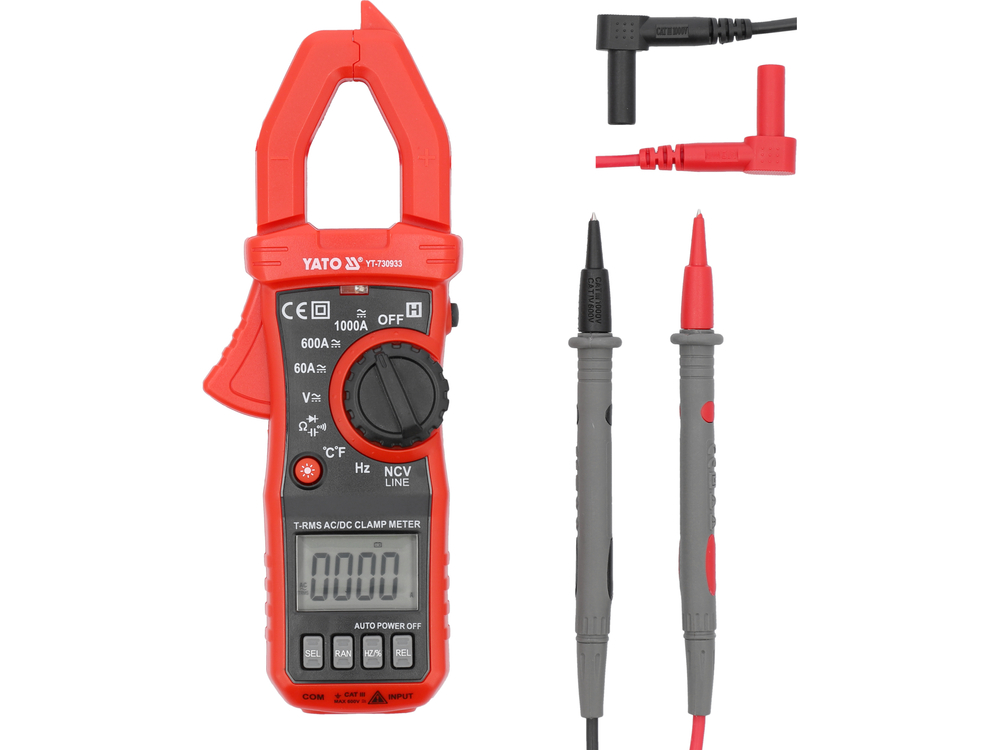

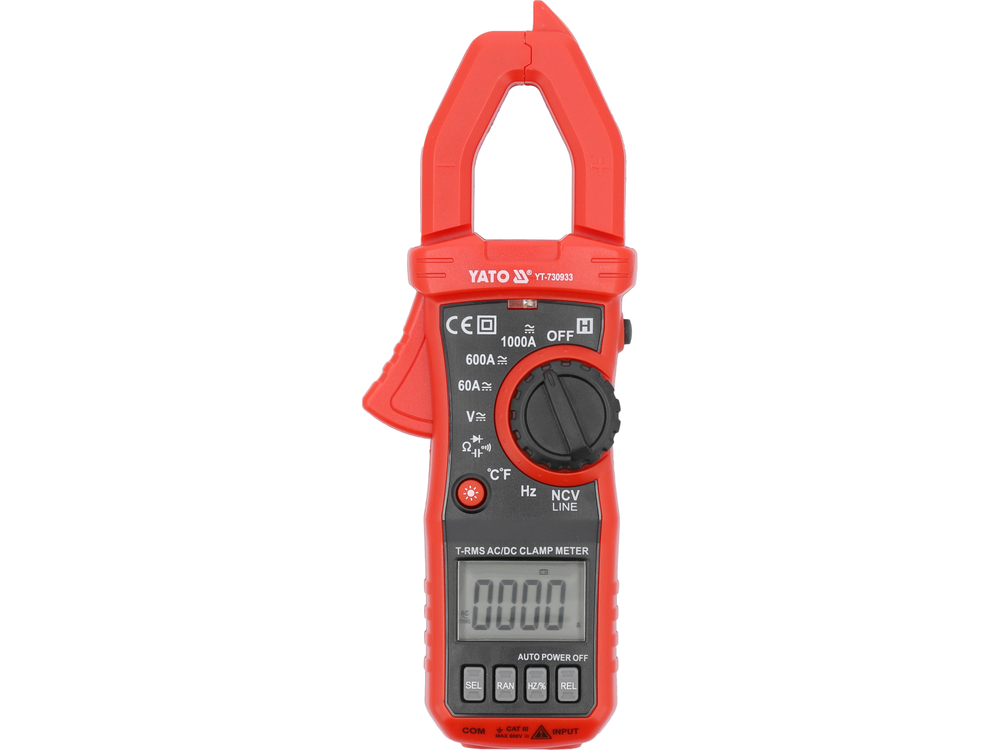

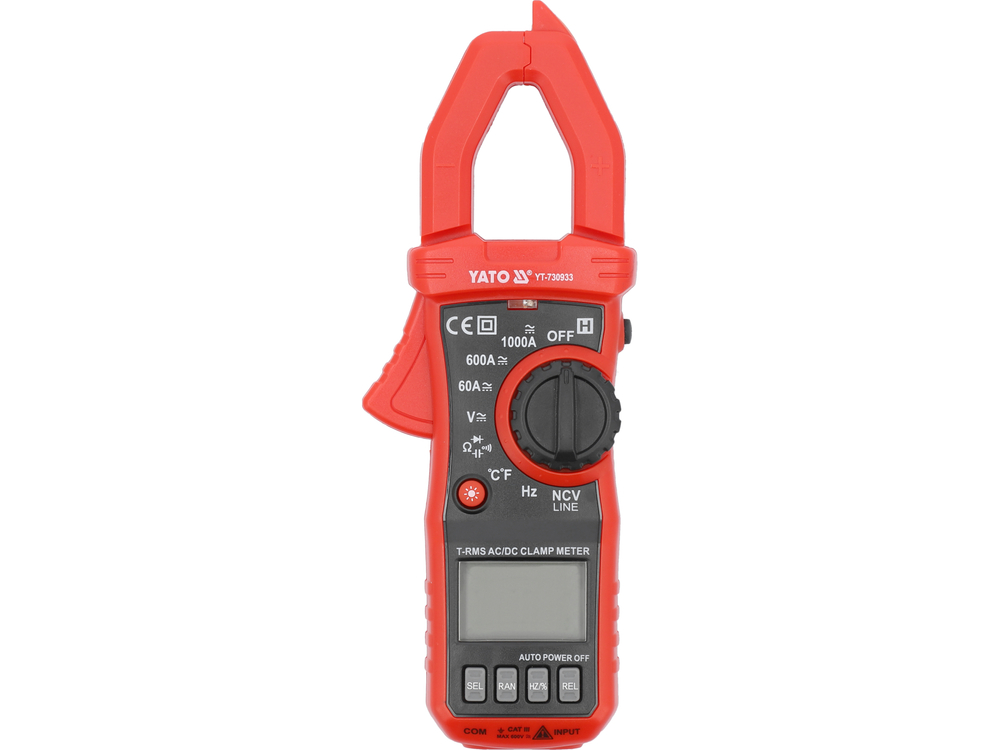

Pinça amperimétrica universal com função TRUE RMS, com gama automática e manual. Permite efetuar medições básicas e avançadas de grandezas eléctricas. Com as pinças é possível medir tanto corrente contínua como alternada na gama de 10 mA a 1000 A. A medição é efectuada sem desligar o circuito ou sem o desligar da fonte de alimentação. O medidor permite a medição de correntes muito mais elevadas do que os medidores eléctricos convencionais. Os cabos das sondas de medição têm isolamento de silicone, que é flexível e resistente a altas temperaturas.

Nota: Os medidores capazes de medir corrente DC, incluindo o YT-730933, utilizam um sensor Hall que mede o valor da intensidade do campo magnético. O campo magnético da Terra ocorre naturalmente, pelo que as leituras do medidor de intensidade de CC são diferentes de zero. Antes de medir a intensidade de CC, aproxime sempre o medidor do cabo a testar, coloque-o a zero com o botão REL, depois prenda-o ao cabo a testar e leia o resultado.

Medições básicas:

• Medição da tensão CA: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
• Medição da tensão CC: D.C. 0-1000 V
• medição de corrente alternada: C.A. 0-1000 A, TRUE R MS (40-1000 Hz)
• Medição de corrente DC: D.C. 0-1000 A
• medição de resistência: 0-60 MΩ
• teste de díodos:_IF 2 mA,_UR 3,2 V
• teste de continuidade do circuito: 0-50 Ω

Medições adicionais:

• medição de condensadores: 0-100 mF
• medição de frequência: 0-10 Mhz
• medição de temperatura: -30 a 1000 °C
• deteção de tensão AC sem contacto: NCV
• medição da corrente de inrush
• medição da presença de fase (função de teste)

Precisão da medição:

Exemplo de determinação da precisão da medição da corrente CA. Cálculo para o resultado da medição: 30 A

• A exatidão da medição do medidor YT-730933 para esta gama é : ±(2,5%+10), resolução 0,01 A
• cálculo da fórmula do erro de medição: (resultado da medição x 2%) + 30 x resolução
• cálculo: (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,85 A

Resultado real, incluindo o erro de medição para uma indicação de 30 A = 30 ± 0,85 A.

• Resultado incluindo o erro de medição para a indicação de medição da tensão CA: 235 V = 235 ± 2,85 V
• Resultado incluindo o erro de medição para a indicação da medição da tensão CC: 12 V = 12 ± 0,146 V

Uma tabela com a resolução e a exatidão da medição pode ser encontrada no manual de instruções.

Funções incorporadas:

• TRUE RMS - um medidor com esta função apresenta o verdadeiro valor rms da tensão ou corrente CA. Ao contrário dos medidores de média, os dispositivos com TRUE RMS apresentam o valor correto não só para formas de onda sinusoidais, mas também para formas de onda sinusoidais distorcidas, por exemplo, por harmónicos superiores, ou formas de onda quadradas ou triangulares. Uma função indispensável sempre que fontes de alimentação em modo de comutação, accionamentos de inversores de motores, instalações HVAC, etc. aparecem num circuito.
• NCV - deteção de tensão CA sem contacto por método indutivo. O medidor detecta a presença de tensão num condutor isolado e pode também indicar o condutor de fase.
• LINE - deteção de tensão CA por contacto, funciona como uma sonda tradicional. Quando a sonda de teste é inserida na abertura da tomada, se a fase estiver presente, aparecerão quatro traços no visor, o díodo de sinal acender-se-á e será emitido um sinal sonoro intermitente.
• AUTO - ajuste automático da gama de medição. Quando se medem valores desconhecidos com um medidor com ajuste manual da gama utilizando o seletor, as medições devem ser efectuadas sequencialmente da gama mais larga para a mais precisa. Caso contrário, corre-se o risco de danificar o instrumento. Por outro lado, no caso de um multímetro com a função AUTO, basta efetuar uma medição e o medidor encontrará automaticamente a gama ideal. Por defeito, o multímetro arranca no modo AUTO.
• RAN - alteração manual da gama de medição
• DATA HOLD - retenção do valor atualmente medido no visor
• INR - medição da corrente de arranque por meio de pinças de medição. O medidor mede a corrente de arranque 80 ms após o arranque do aparelho.

Informações adicionais:

• Ecrã LCD, resultado máximo apresentado: 6000
• iluminação de fundo do ecrã e do campo de medição das pinças
• sinal sonoro no teste de continuidade para resistências inferiores a 50Ω
• pinças com abertura até 25 mm

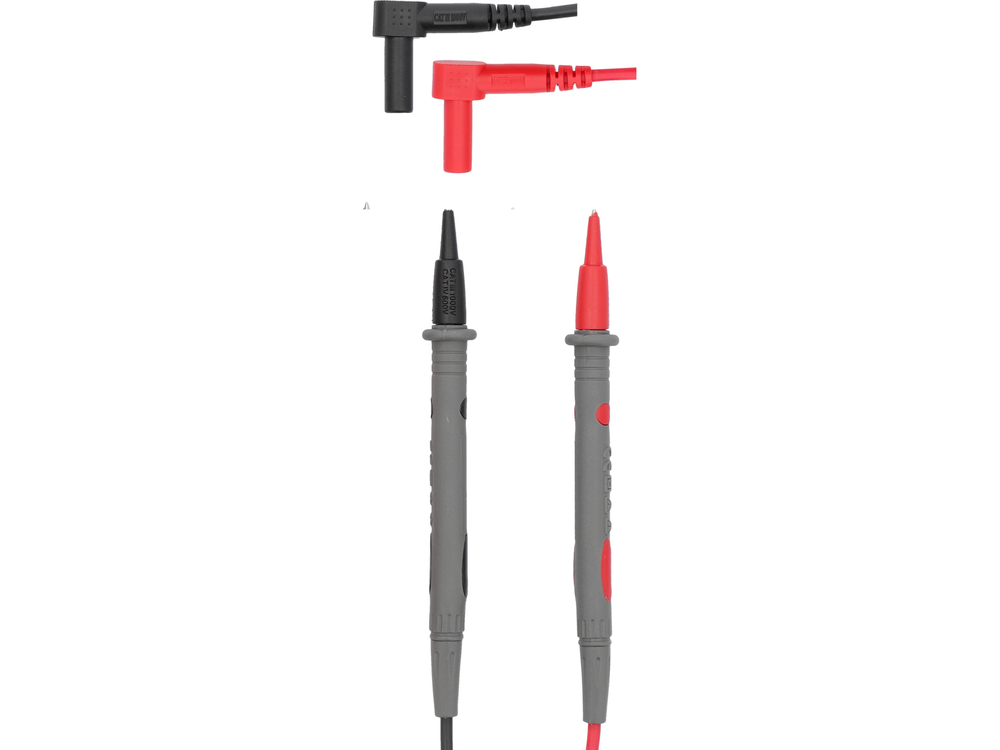

• sondas com 14 cm de comprimento
• comprimento do cabo incluindo as sondas 103 cm
• diâmetro do cabo incluindo o isolamento: 3,6 mm

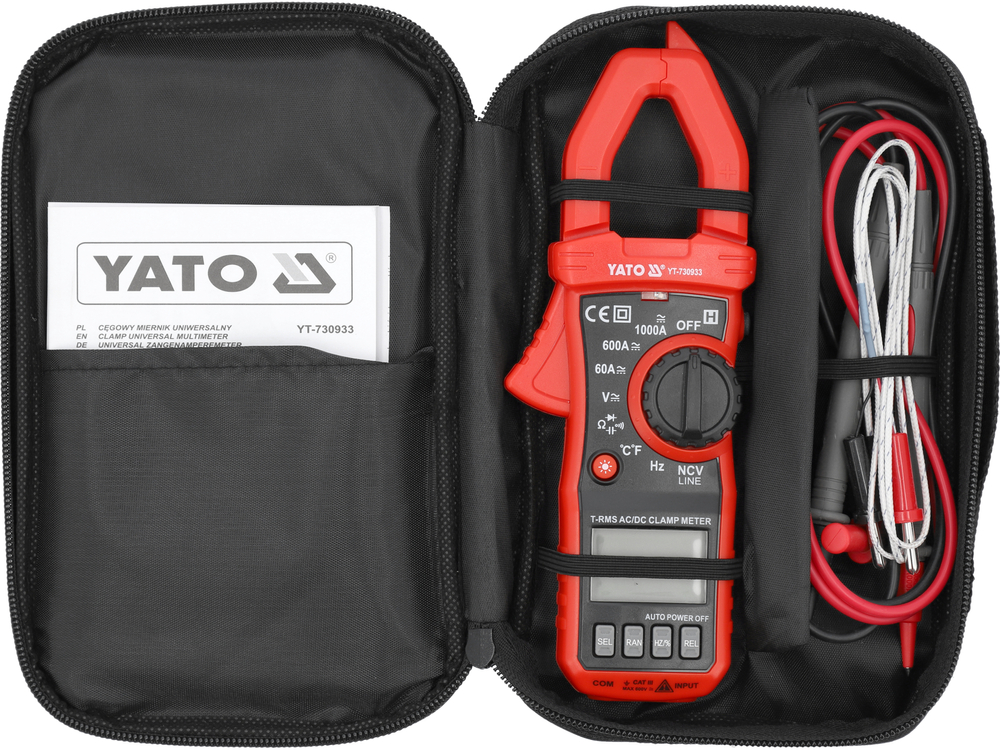

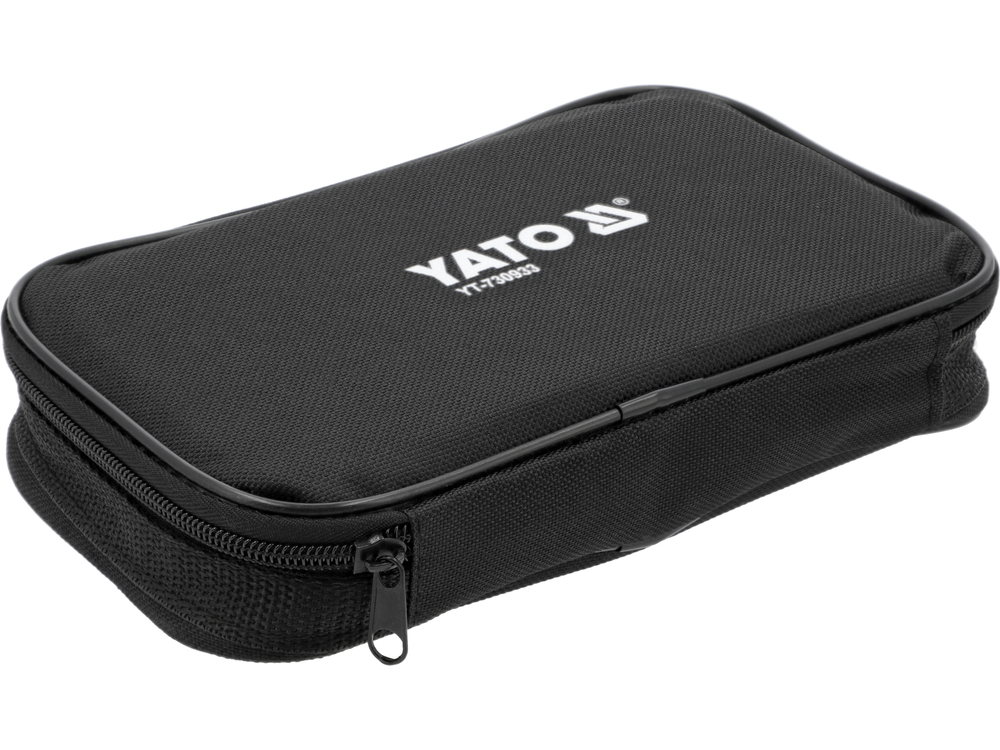

• mala de transporte incluída no conjunto
• construção com proteção contra sobrecarga
• desligamento automático do medidor após 15 minutos de inatividade
• possibilidade de desativar o modo de desligamento automático
• indicador de pilha fraca
• alimentação eléctrica: três pilhas de 1,5 V (AAA)

Atenção!

A medição de corrente com pinças de corrente é efectuada apenas num único fio, num único cabo. A fixação das pinças num cabo com vários condutores sem isolar o condutor único apresentará um resultado incorreto ou um fluxo de corrente nulo.
