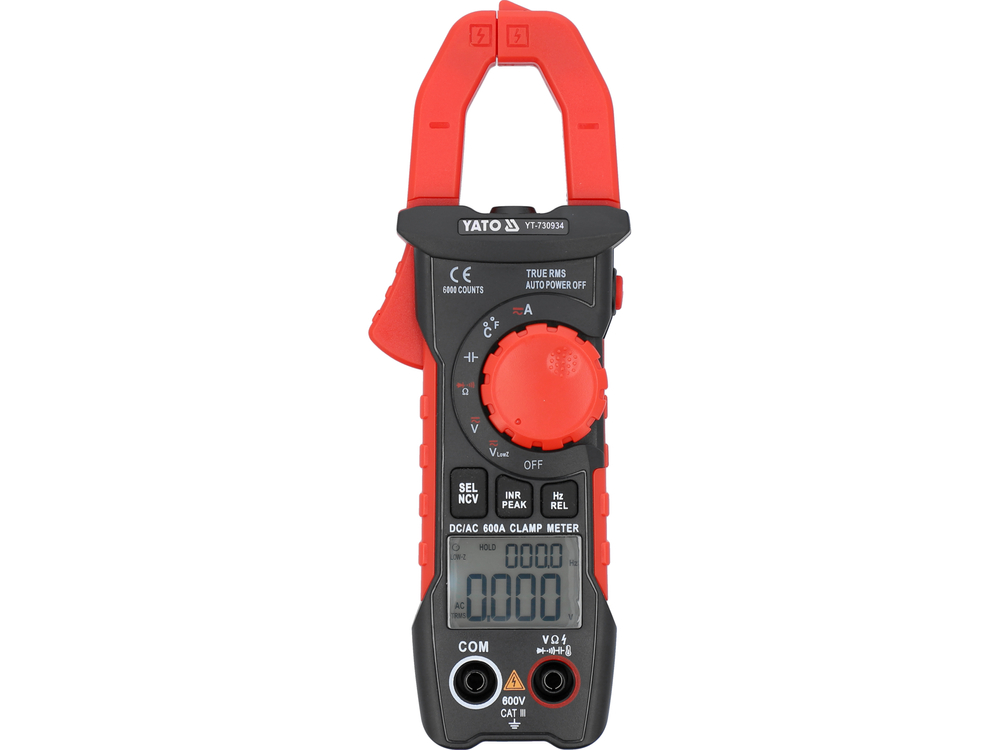

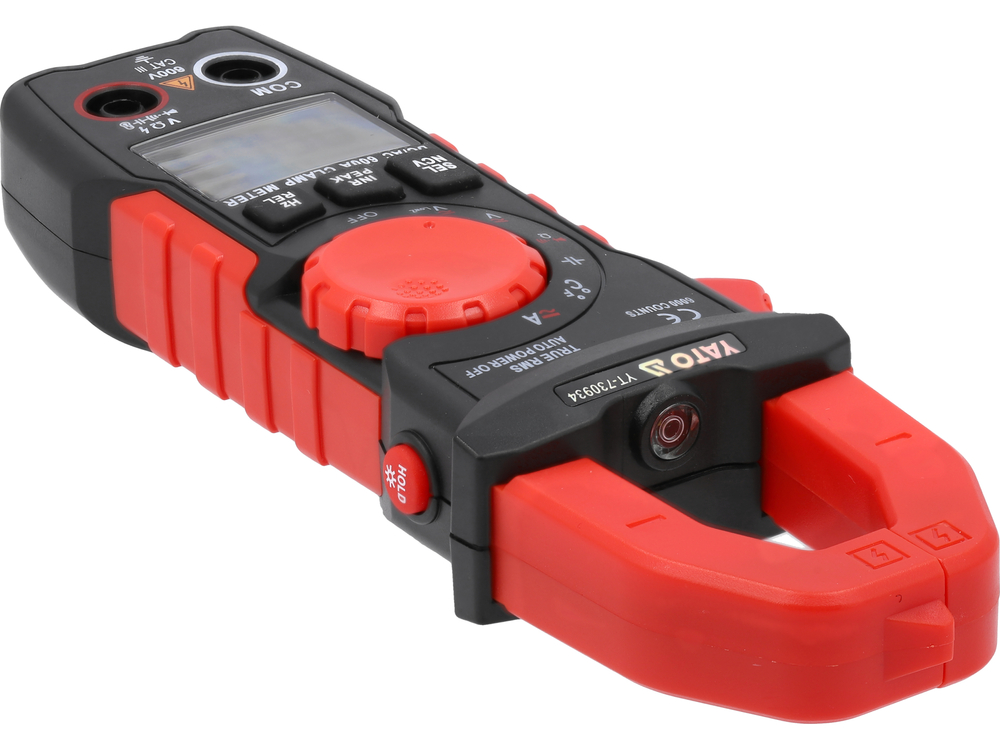

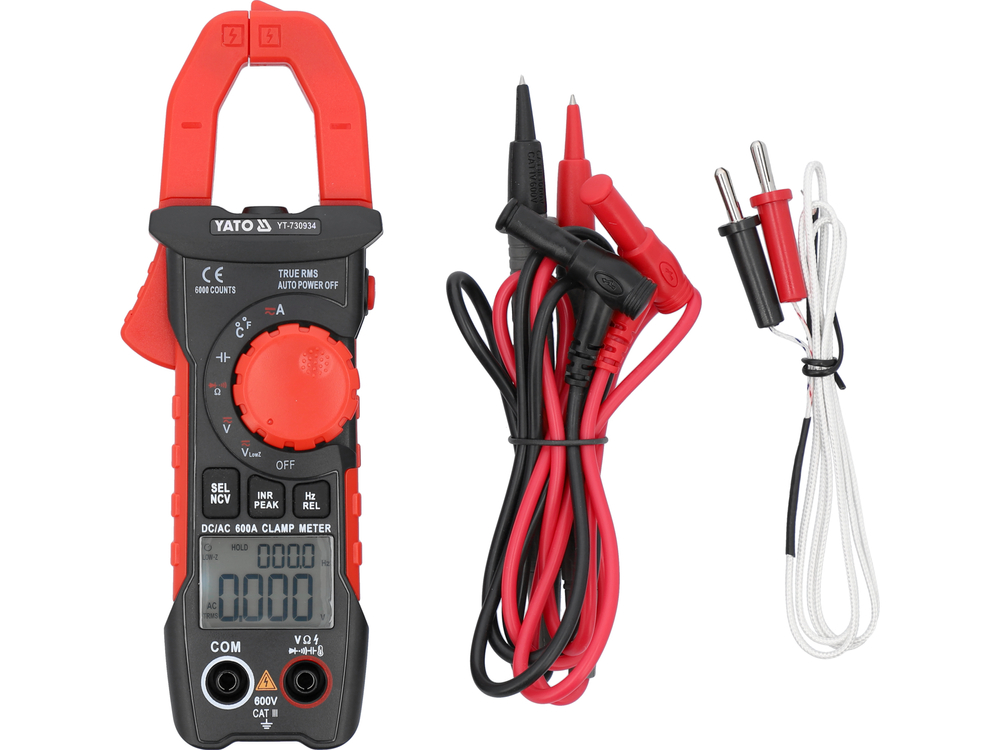

A pinça amperimétrica universal com gama automática para cada medição permite efetuar medições básicas e avançadas de grandezas eléctricas. O medidor está equipado com uma pinça de medição, que permite a medição de corrente DC e AC num único fio, utilizando o sensor HALL incorporado. A medição é efectuada sem desligar o circuito ou a fonte de alimentação e permite a medição de correntes muito mais elevadas do que com os medidores eléctricos convencionais. Os cabos das sondas de medição têm isolamento de silicone, que é flexível e resistente a altas temperaturas.

Nota: Os medidores capazes de medir corrente DC, incluindo o YT-730934, utilizam um sensor Hall que mede o valor da intensidade do campo magnético. O campo magnético na Terra ocorre naturalmente, pelo que as leituras do medidor de intensidade de CC são diferentes de zero. De cada vez, antes de medir a intensidade DC, o medidor deve ser aproximado do cabo em teste, colocado em zero usando o botão REL, depois fixado no cabo em teste e o resultado lido.

Medições básicas:

• Medição da tensão CA: A.C. 0-600 V, TRUE RMS (40-1000Hz)
• Medição de tensão DC: D.C. 0-600 V
• medição de corrente alternada: A.C. 0-600 A, TRUE R MS (40-1000Hz)
• Medição de corrente DC: D.C. 0-600 A
• medição de resistência: 0-60 MΩ
• teste de díodos:_IF 1,5 mA,_UR 3 V
• teste de continuidade do circuito: 0-50 Ω

Medições adicionais:

• Medição de tensão A.C. e D.C. em modo de baixa impedância: 0-600 V
• medição de condensadores: 0-60 mF
• medição de frequência: 0-300 kHz
• medição de temperatura: -30 a 1000 °C
• deteção de tensão AC sem contacto: NCV

Precisões de medição:

Exemplo de determinação da exatidão para medição de corrente CA. Cálculo para o resultado da medição: 30 A

• A exatidão de medição do medidor YT-730934 para esta gama é : ±(2,0%+30), resolução 0,01 A
• cálculo da fórmula do erro de medição: (resultado da medição x 2%) + 30 x resolução
• cálculo: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Resultado real, incluindo o erro de medição para uma indicação de 30 A = 30 ± 0,90 A.

• Resultado incluindo o erro de medição para a indicação de medição da tensão CA: 235 V = 235 ± 2,65 V
• Resultado incluindo o erro de medição para a indicação da medição da tensão CC: 12 V = 12 ± 0,09 V

Uma tabela com a resolução e a exatidão da medição pode ser encontrada no manual de instruções.

Funções incorporadas:

• TRUE RMS - um medidor com esta função apresenta o valor rms verdadeiro da tensão/tensão CA. Em contraste com os medidores de média, os dispositivos com true rms mostram o valor correto não só para formas de onda sinusoidais, mas também para formas de onda sinusoidais distorcidas, por exemplo, por harmónicos superiores, ou formas de onda quadradas ou triangulares. Uma função imprescindível sempre que fontes de alimentação de modo de comutação, unidades de inversor de motor, instalações HVAC, etc. aparecem num circuito.
• _VlowZ - Medição de tensão CA e CC em modo de baixa impedância. O fenómeno comummente designado por tensão fantasma pode dificultar o diagnóstico de redes de alimentação eléctrica em edifícios industriais, por exemplo. Este fenómeno é causado pela tensão que aparece num cabo não ligado, no qual foi induzida tensão a partir de um cabo ligado à rede eléctrica através do mesmo canal. A função LowZ reduz a impedância das tomadas de medição do medidor em 10 vezes em comparação com o modo de medição padrão, pelo que o medidor, enquanto recolhe a amostra da tensão, consome uma corrente ligeiramente superior e descarrega assim a carga acumulada no cabo. O resultado é uma medição de tensão sem tensão fantasma.
• NCV - deteção de tensão CA sem contacto utilizando o método indutivo. O medidor detecta a presença de tensão num cabo isolado, podendo também indicar a fase do fio
• AUTO - ajuste automático da gama de medição. Ao medir valores desconhecidos com um medidor com ajuste manual da gama utilizando o botão, as medições devem ser efectuadas sequencialmente a partir da gama maior para a gama que dá o resultado mais preciso - caso contrário, existe o risco de danificar o instrumento. Por outro lado, no caso de um multímetro com a função AUTO, basta efetuar uma medição e o medidor encontrará automaticamente a gama ideal. Por defeito, o medidor arranca no modo AUTO
• DATA HOLD - mantém o valor medido no momento no visor
• PEAK HOLD - retenção do valor mais alto medido no ecrã através de sondas de medição
• INRUSH current - medição da corrente de arranque por meio de sondas de medição. O medidor medirá a corrente no espaço de 100 ms após o arranque do dispositivo
• REL - função de valor relativo. Permite zerar as leituras do medidor. Necessário no modo de medição de corrente DC. O sensor Hall mede o valor do campo eletromagnético ambiente e apresenta o resultado no visor. Antes de medir a corrente DC, aproximar o medidor do cabo em teste, colocá-lo a zero e, em seguida, colocar as pinças no cabo em teste. Desta forma, o resultado não será perturbado pelos valores da indicação do campo eletromagnético ambiente

Informações adicionais:

• Ecrã LCD, resultado máximo apresentado: 6000

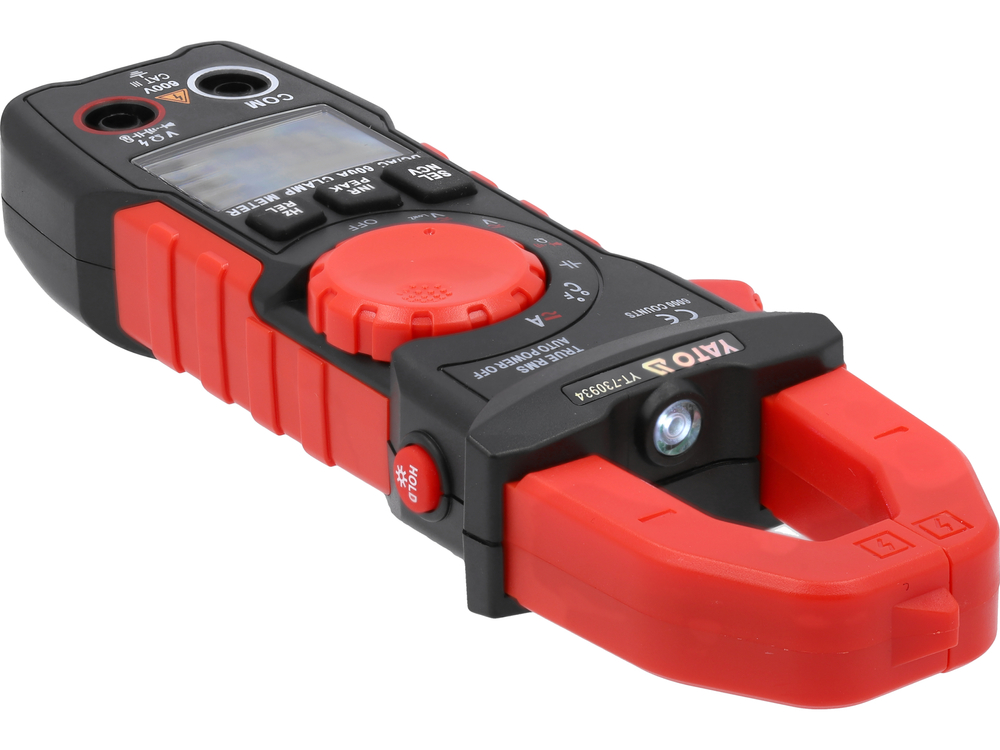

• iluminação do ecrã e do campo de ensaio das pinças
• sinal sonoro no teste de continuidade para resistências inferiores a 50Ω
• possibilidade de ativar separadamente os testes de díodos e de continuidade
• as pinças abrem até 25 mm e permitem a medição de um único fio com um diâmetro máximo de 25 mm
• sondas com 14,5 cm de comprimento
• comprimento do cabo incluindo as sondas: 97 cm
• diâmetro do cabo incluindo o isolamento: 3,5 mm

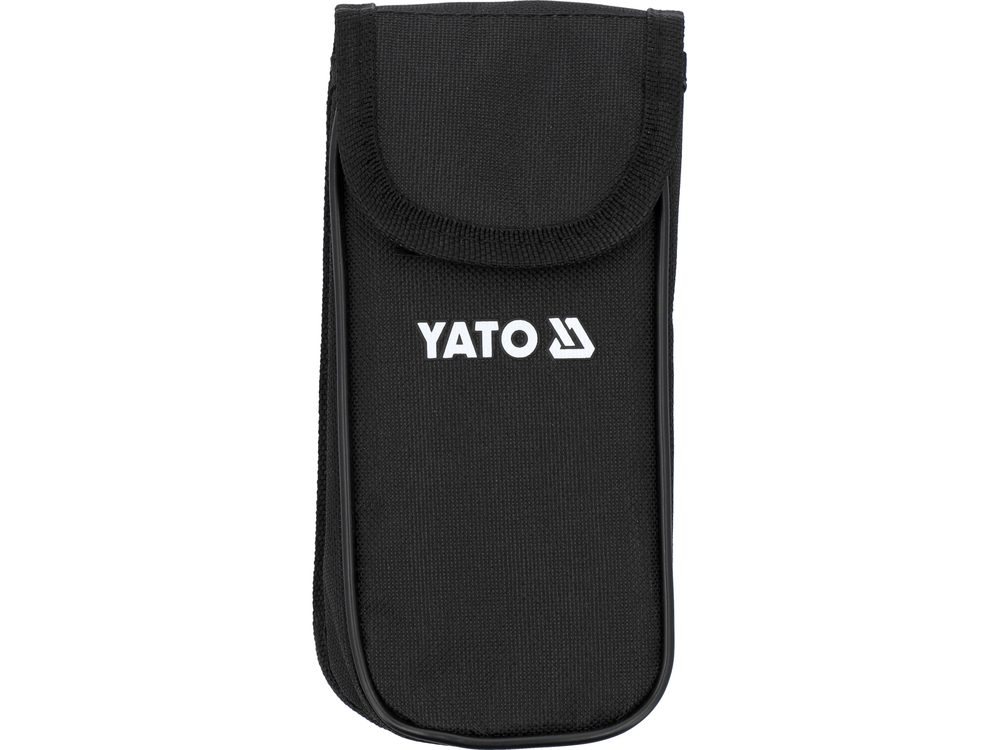

• o conjunto inclui uma mala de transporte
• construção com proteção contra sobrecarga
• desligamento automático do medidor após 15 minutos de inatividade
• possibilidade de desativar o modo de desligamento automático
• indicador de pilha fraca
• alimentação eléctrica: duas pilhas de 1,5 V (AAA)

Atenção!

A medição de corrente com pinças de corrente é efectuada apenas num único fio, num único cabo. A fixação das pinças num cabo com vários condutores sem isolar o condutor único apresentará um resultado incorreto ou um fluxo de corrente nulo.
