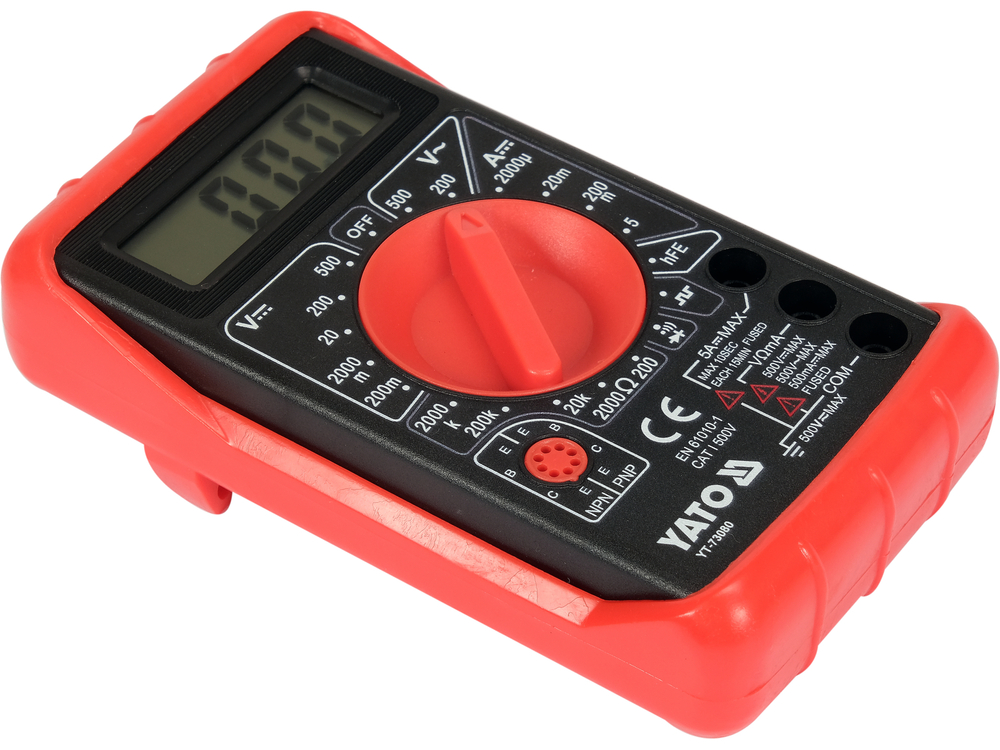

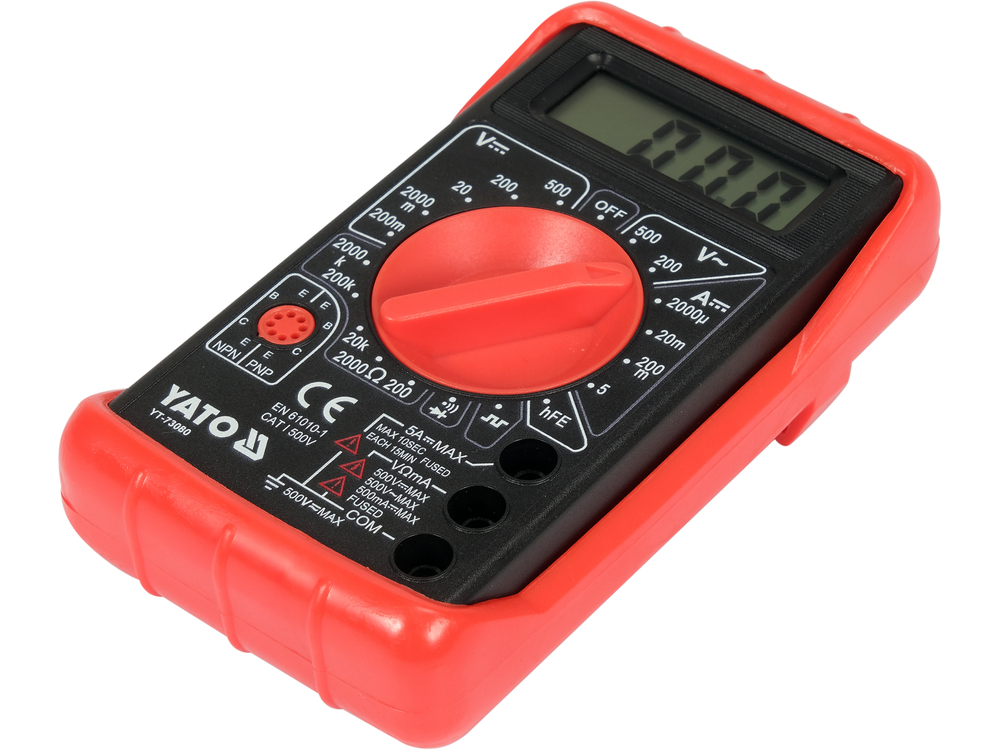

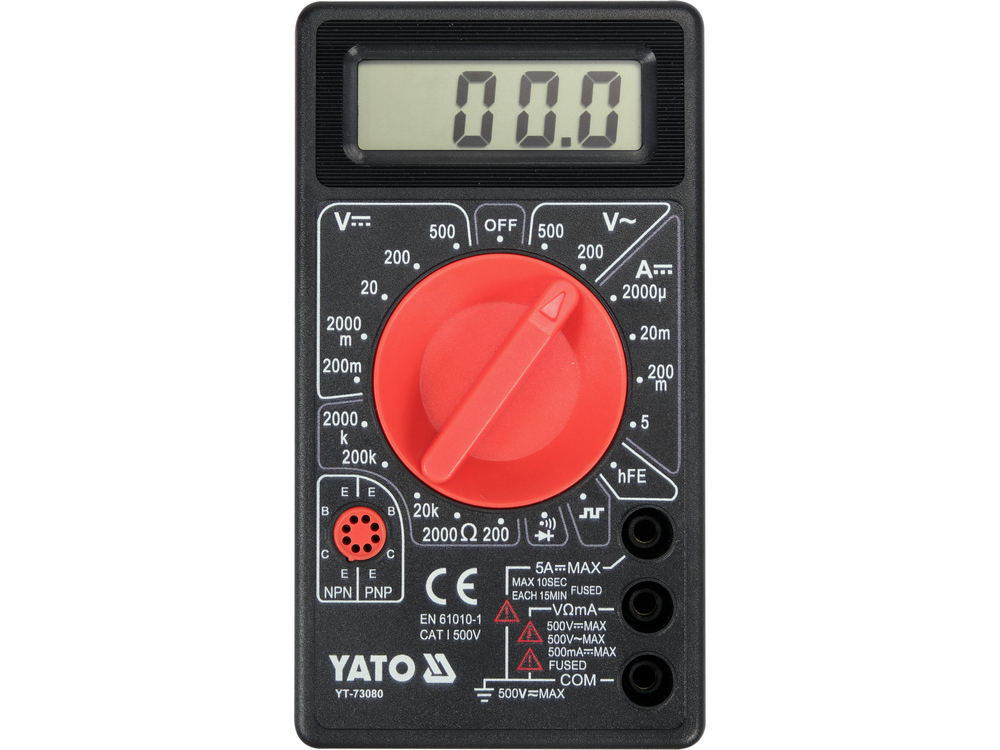

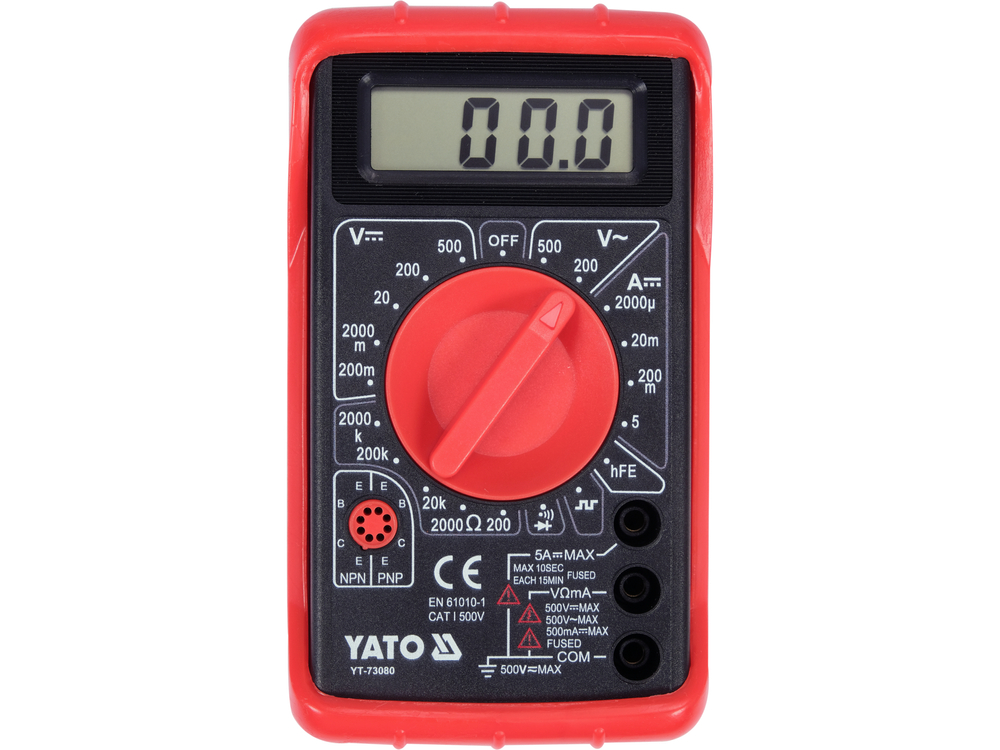

El medidor universal YT-73080 con un rango manual para cada medición permite realizar mediciones eléctricas básicas y avanzadas. Es el modelo básico de nuestra oferta. Una protección adicional contra daños mecánicos la proporciona la denominada funda , que es una carcasa de goma tensada sobre la carcasa del aparato.

Mediciones básicas

• Medición de tensión alterna: C.A. 0-500 V
• Medición de tensión CC: C.C. 0-500 V
• Medida de corriente continua: C.C. 0-5 A
• medición de resistencia: 0-2 MΩ
• prueba de diodos:_IF 1 mA,_UR 3 V
• prueba de continuidad del circuito: 0-30 Ω

Medidas adicionales:

• prueba de transistores hFe: 0-1000, toma de medida incorporada
• generador de forma de onda rectangular: 5 Vpp, 50 Hz

Precisiones de medición:

Ejemplo de determinación de precisión para medición de tensión alterna. Cálculo para resultado de medición: 235 V

• La precisión de medición del medidor YT-73080 para este rango es: ±(2% + 10), resolución 1 V
• fórmula de cálculo del error de medición (resultado de medición x 2%) + 10 x resolución
• cálculo: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Resultado incluido el error de medición para la indicación 235 V = 235 ± 14,7 V*.

• Resultado incluyendo error de medida para indicación de medida de tensión continua 12 V = 12 ± 0,146 V

En el manual de instrucciones encontrará una tabla con la resolución y la precisión para una medición determinada.

*El medidor YT-73080 no tiene una función de medición de valor eficaz real, por lo que el resultado anterior es el valor eficaz real de la tensión de CA sólo para una forma de onda sinusoidal normal.

Funciones incorporadas:

• Generador de forma de onda - ajustar la perilla para generar una señal hará que el medidor genere una forma de onda rectangular pico a pico de 5 Vpp con una frecuencia de aproximadamente 50 Hz. La señal se puede utilizar en la tecnología de audio, por ejemplo, para el diagnóstico de altavoces.
• DATA HOLD [H] - retiene el valor medido actualmente en la pantalla

Información adicional:

• Pantalla LCD, resultado máximo visualizado: 1999
• señal acústica en la prueba de continuidad para resistencias inferiores a 30 Ω
• cambio automático de la prueba de diodos a la prueba de continuidad en la resistencia del circuito inferior a 30 Ω (no es posible ajustar el medidor sólo para la prueba de diodos)

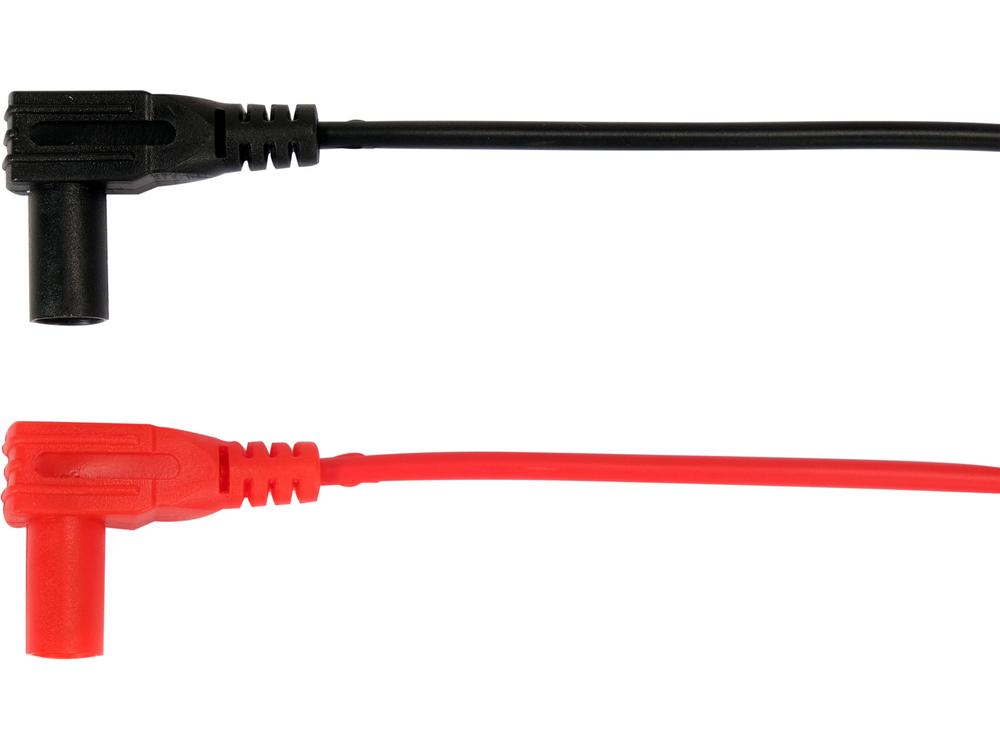

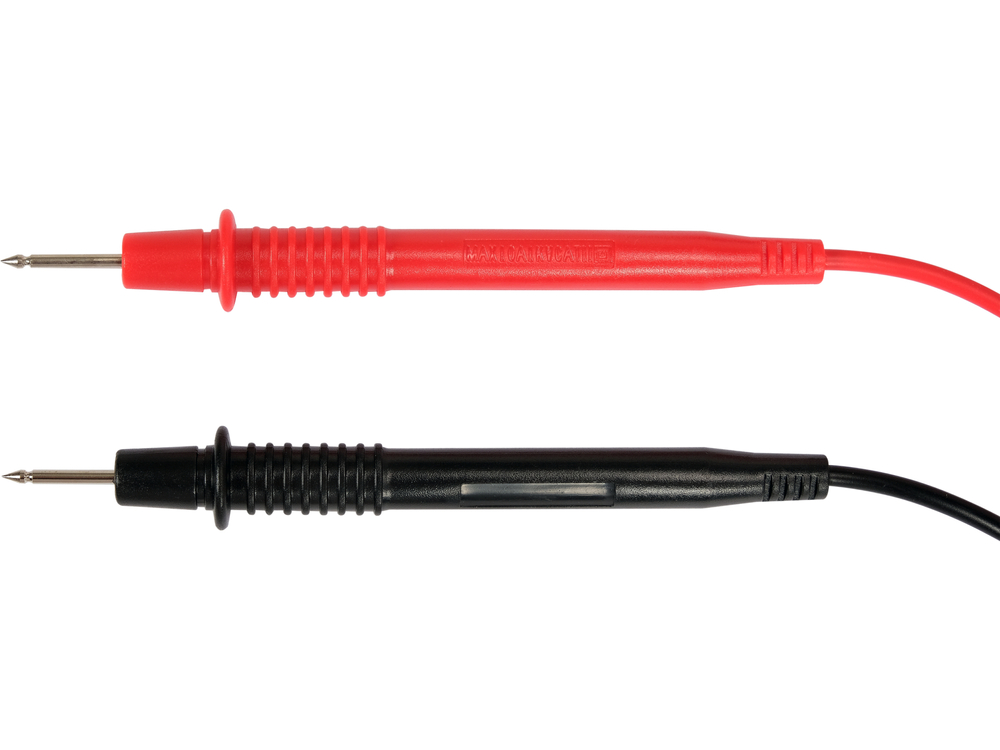

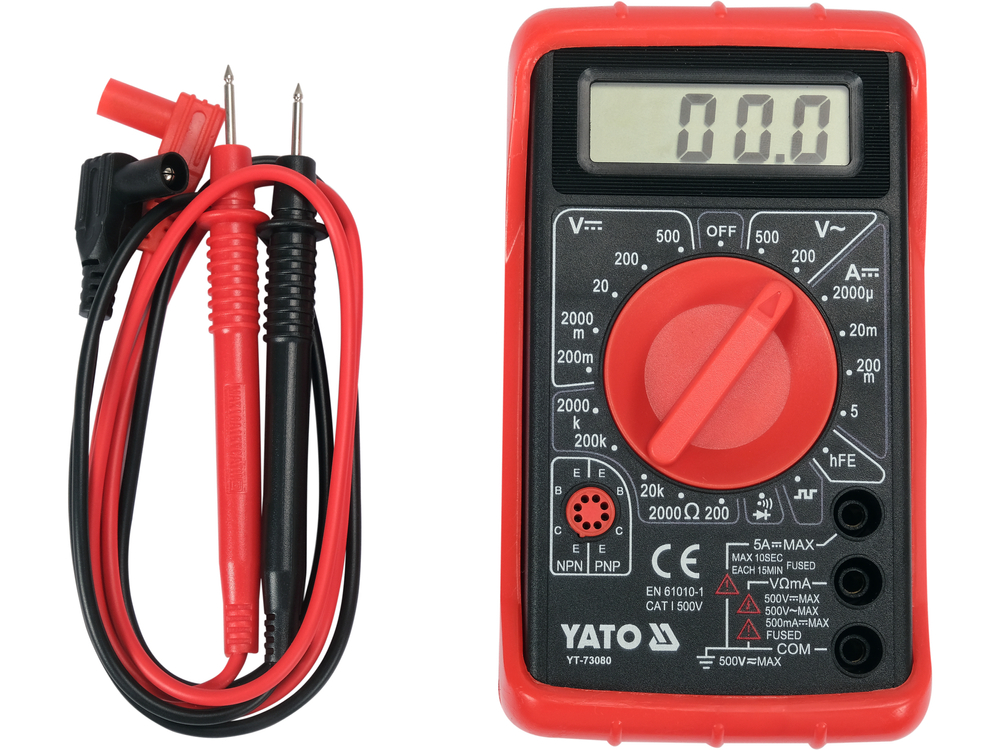

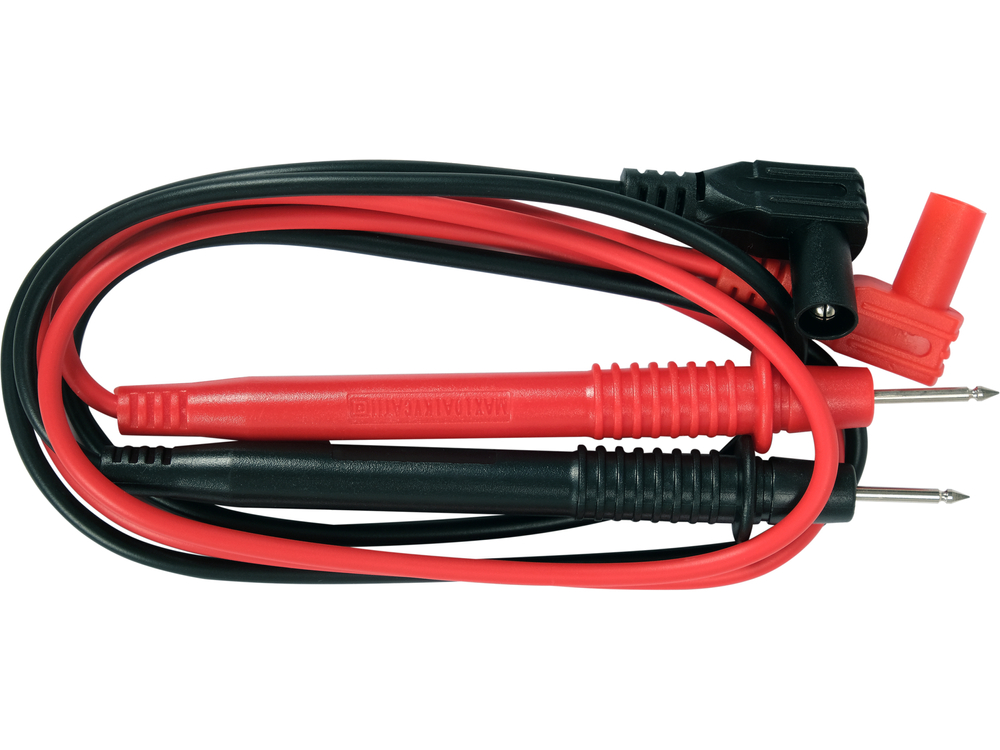

• sondas de medición incluidas
• construcción con protección contra sobrecarga

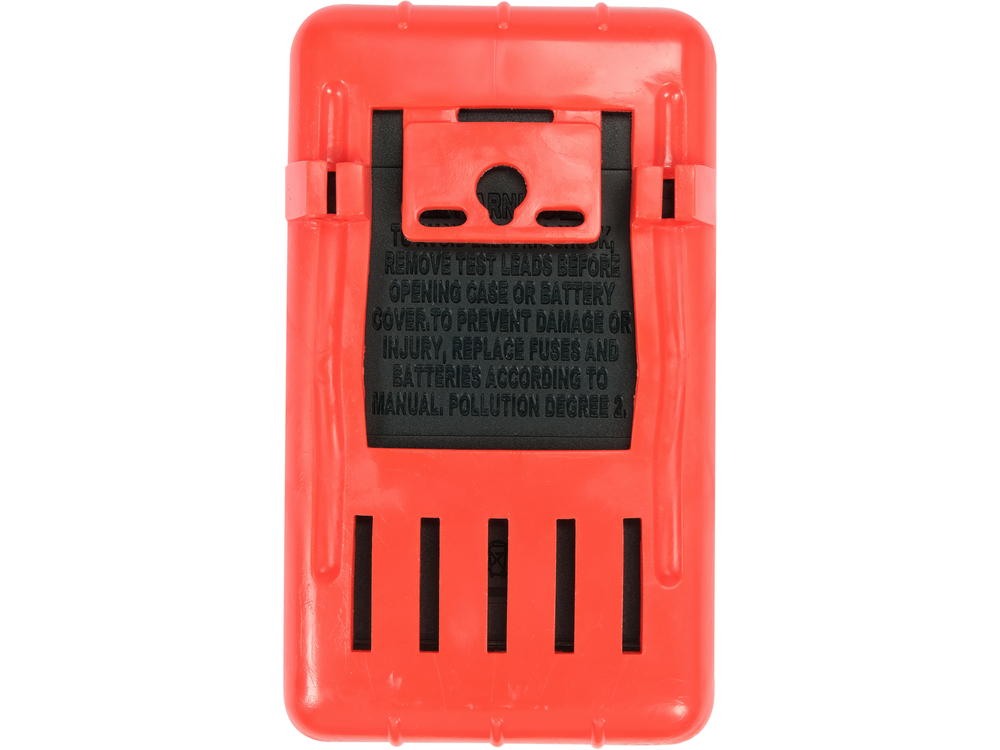

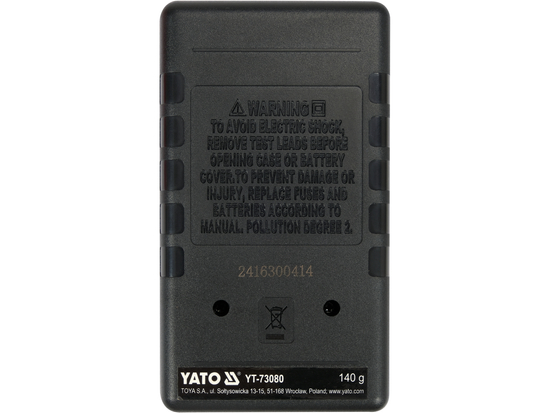

• carcasa de ABS + la llamada funda, es decir, carcasa de goma que protege el medidor contra daños mecánicos
• indicador de batería baja
• alimentación: pila de 9 V (6F22)

Atención

En caso de medir valores desconocidos con un medidor con cambio manual de rango mediante el botón giratorio, las mediciones deben realizarse sucesivamente desde el rango mayor hasta el rango que dé el resultado más exacto - de lo contrario existe el riesgo de dañar el dispositivo.
