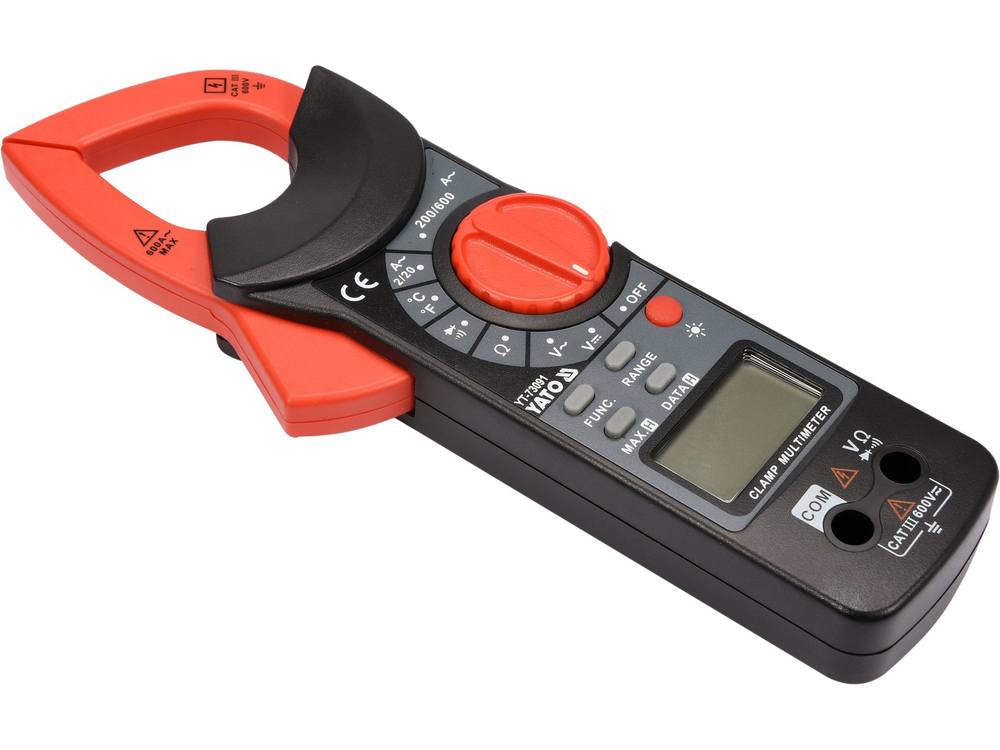

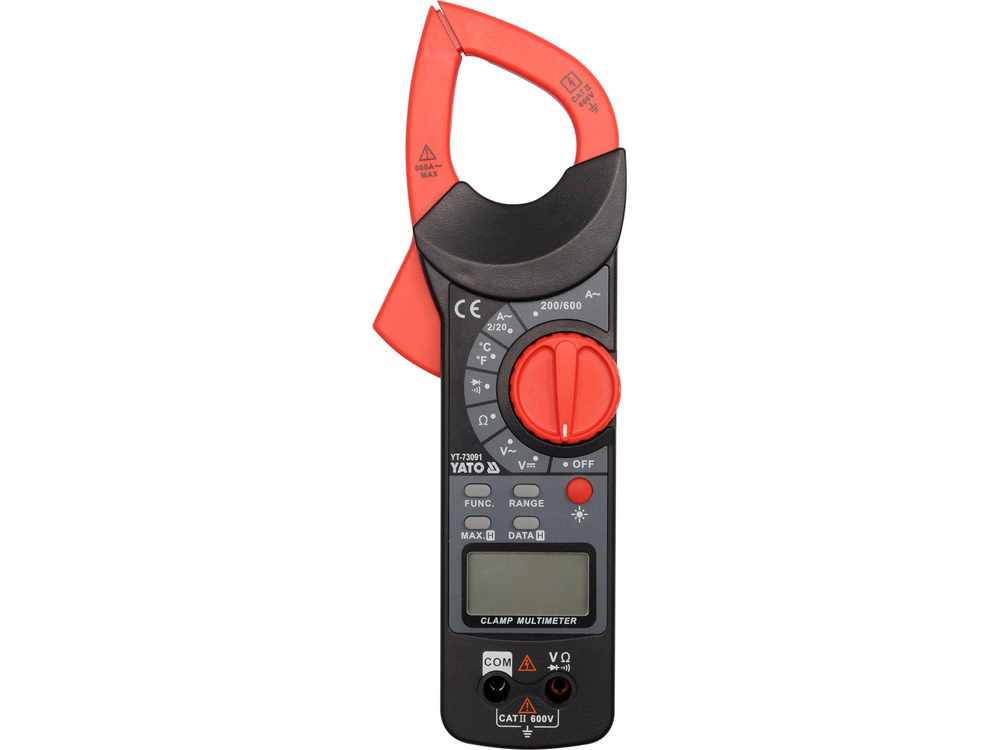

La pinza amperimétrica universal YT-73091 con rango automático para la mayoría de las indicaciones permite realizar mediciones eléctricas básicas. El medidor está equipado con una pinza de medición que permite medir la corriente alterna en un solo cable mediante el método inductivo. La medición tiene lugar sin desconectar el circuito ni desconectarlo de la fuente de alimentación, y permite medir una corriente mucho mayor que con los medidores eléctricos convencionales.

Mediciones básicas:

• Medición de tensión alterna: C.A. 0-600 V
• Medida de tensión CC: C.C. 0-600 V
• medida de corriente alterna: C.A. 0-600 A
• medición de resistencia: 0-20 MΩ
• prueba de diodos:_IF 1mA,_UR 1,48 V
• prueba de continuidad del circuito: 0-120 Ω

Medidas adicionales:

• medida de temperatura: -20 a 1000 °C

Precisiones de medida:

Ejemplo de determinación de precisión para medición de corriente alterna. Cálculo para el resultado de medición: 30 A

• La precisión de medición del medidor YT-73091 para este rango es : ±(2,5% + 5), resolución 0,1 A
• cálculo de la fórmula de error de medición: (resultado de medición x 2,5%) + 5 x resolución
• cálculo: (30 x 2,5%) + 5 x 0,1 = 0,75 + 0,5 = 1,25 A

Resultado incluido el error de medición para la indicación de 30 A = 30 ± 1,25 A*.

• Resultado incluido el error de medición para la indicación de tensión alterna 235 V = 235 ± 8,525 V*
• Resultado incluido el error de medida para la indicación de la medida de tensión continua 12 V = 12 ± 0,106 V

En el manual de instrucciones encontrará una tabla con la resolución y la precisión para una medición determinada.

*El medidor YT-73091 no tiene una función de medición de valor eficaz verdadero, por lo tanto, el resultado anterior es el valor eficaz real de la tensión y corriente de CA sólo para una forma de onda sinusoidal correcta.

Funciones incorporadas:

• AUTO - ajuste automático del rango de medición. Cuando se miden valores desconocidos con un medidor con ajuste manual del rango mediante el mando, las mediciones deben realizarse secuencialmente desde el rango mayor hasta el rango que proporcione el resultado más preciso; de lo contrario, se corre el riesgo de dañar el instrumento. En cambio, en el caso de un multímetro con la función AUTO, basta con realizar una medición y el medidor encontrará automáticamente el rango óptimo. El medidor arranca por defecto en modo AUTO
• RANGE - cambio manual del rango de medición. Una función útil cuando se comprueban muchos de los mismos componentes de un valor conocido, por ejemplo, una serie de resistencias. El ajuste manual del rango acortará considerablemente el tiempo de tales mediciones.
• FUNC. - cambio del modo de medición, por ejemplo, de medición de temperatura de °C a °F, cambio de prueba de diodo a prueba de continuidad de circuito
• DATA HOLD - retención en la pantalla del valor medido en ese momento
• MAX HOLD - retención del valor de medición máximo en la pantalla

Información adicional:

• Pantalla LCD, resultado máximo visualizado: 1999
• retroiluminación de la pantalla
• señal acústica en la prueba de continuidad del circuito para resistencias inferiores a 50 Ω
• posibilidad de activar las pruebas de diodo y continuidad por separado
• las pinzas se abren hasta 37 mm y permiten medir un solo cable con un diámetro máximo de 37 mm

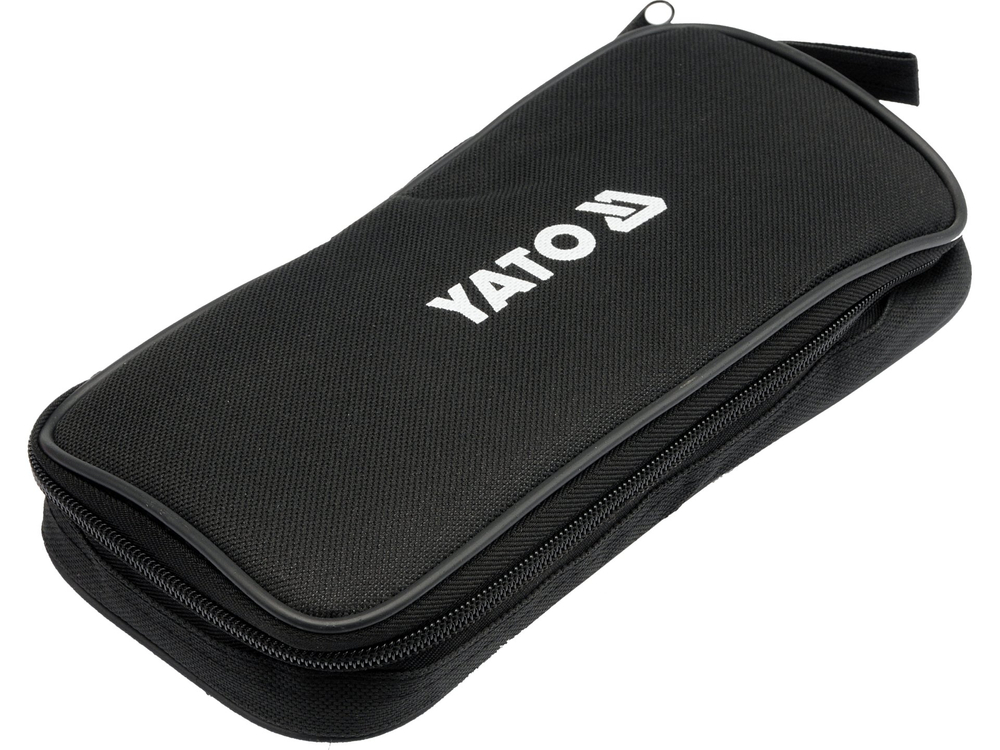

• sondas de medición y maletín de transporte incluidos
• construcción con protección contra sobrecargas
• desconexión automática del medidor
• indicador de batería baja
• alimentación: dos pilas de 1,5 V (AAA)

Atención

La medición de corriente con pinzas amperimétricas sólo se realiza en un solo conductor, un solo cable. La fijación de las pinzas en un cable multiconductor sin aislar el conductor único mostrará un resultado incorrecto o un flujo de corriente nulo.
