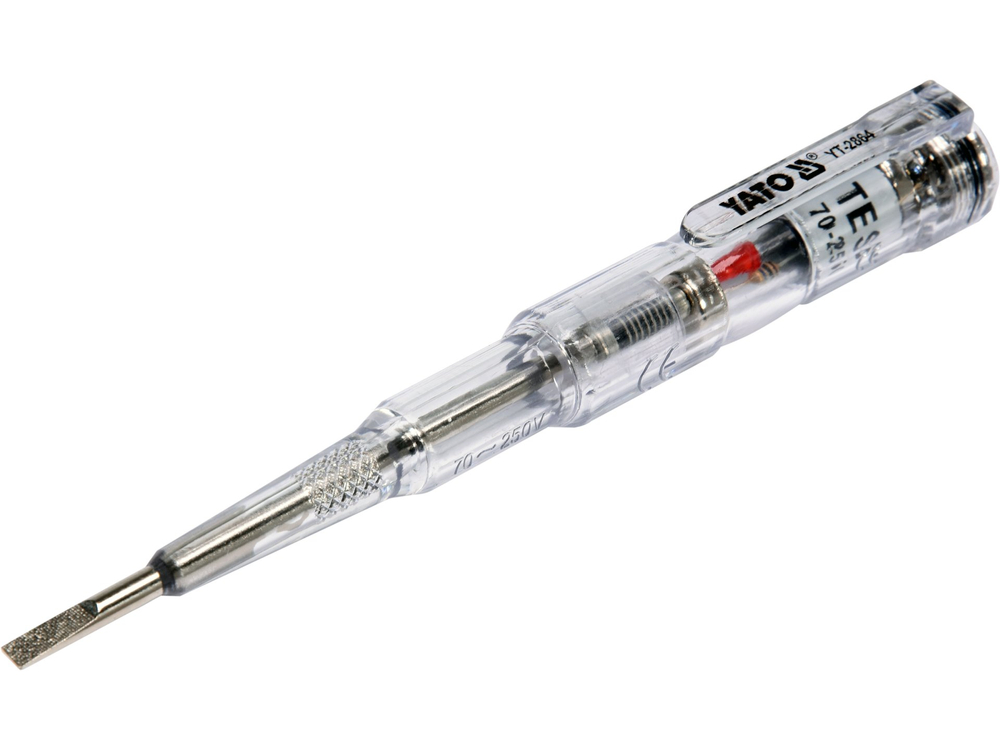

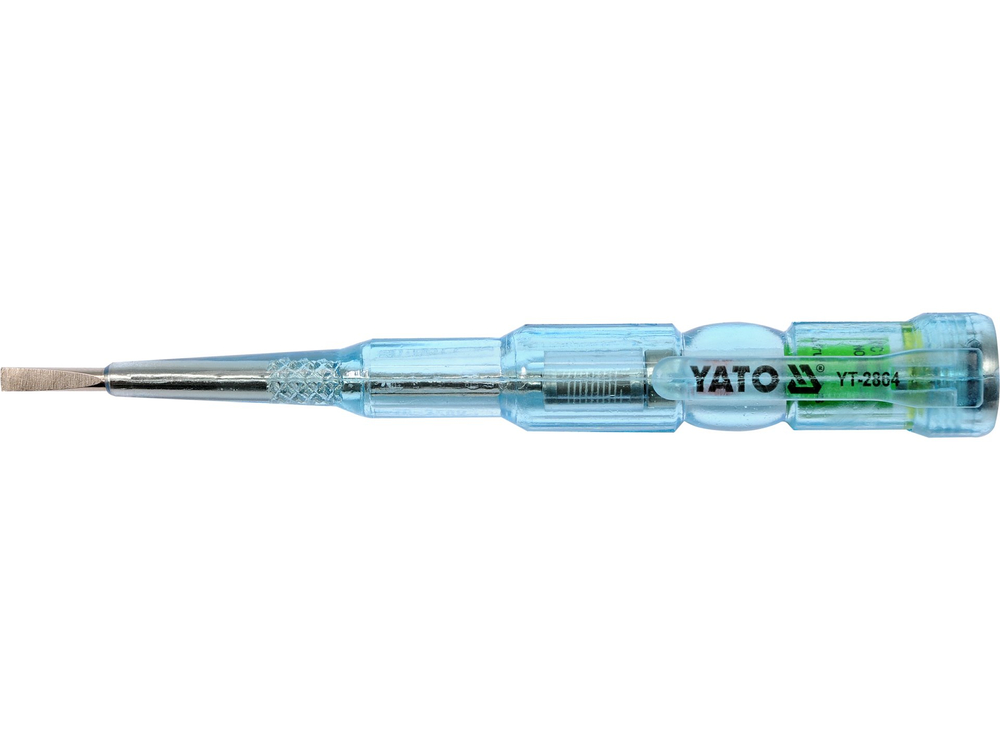

El comprobador de tensión YT-2864 permite detectar la tensión alterna, por ejemplo, en un enchufe doméstico o en los extremos de los cables, mediante dos métodos: por contacto y por inducción. El comprobador también permite realizar una prueba de continuidad de los cables y comprobar el estado de las pilas o baterías recargables. La presencia de tensión se indica mediante la iluminación de un LED situado en el interior del mango.

Funciones del comprobador:

• Rango de detección de tensión alterna por el método de contacto: 70 - 250 V
• Rango de detección de tensión alterna por el método inductivo: 70 - 600 V
• comprobación de la batería por el método de contacto: 1,5 - 9 V
• prueba de continuidad del cable por el método de contacto: 0 - 50 MΩ

Datos técnicos

• longitud total: 140 mm
• anchura de la hoja 3,5 mm
• alimentación: 2x1,5 V; LR41

Método de contacto:

Aplique la cuchilla a un circuito bajo tensión. La iluminación del LED indica el flujo de electricidad a través de este componente. Con este método, no se recomienda tocar el contacto situado en la parte superior del mango. Tocar el contacto no supone ningún riesgo de descarga eléctrica, pero aumenta la sensibilidad del comprobador y puede falsear la lectura.

Método inductivo:

Este método permite detectar la tensión alterna en un cable aislado. Para ello, agarre el comprobador por la parte aislada de la hoja y acerque el contacto situado en la parte superior del mango al cable aislado. Cuando el LED se enciende, indica que el cable bajo prueba está bajo tensión. La sensibilidad del método puede aumentarse sujetando el comprobador por la parte no aislada de la hoja. Este método también permite detectar "sin contacto" una rotura en un cable eléctrico bajo tensión. En el punto de la rotura, el comprobador dejará de señalar la presencia de tensión.

Comprobación del estado de la batería:

El comprobador permite comprobar el estado de las pilas o baterías recargables diseñadas para alimentar diversos dispositivos eléctricos de entre 1,5 V y 9 V. Coloque la hoja del comprobador contra el borne de la pila marcado con "+", toque el contacto situado en la parte superior del mango y, a continuación, toque el borne de la pila marcado con "-". Cuando el LED se ilumina, indica que la pila o batería recargable está cargada. No utilice este método para probar pilas o acumuladores con tensiones nominales más altas. No compruebe baterías o acumuladores conectados a un circuito eléctrico.

Comprobación de la continuidad del cable

La continuidad del cable se comprueba colocando la cuchilla contra un extremo del cable y, a continuación, sujetando el contacto en la parte superior del mango, agarre el otro extremo del cable. La iluminación del LED indica la continuidad del cable comprobado. Está prohibido comprobar la continuidad de cables bajo tensión o cables en un circuito eléctrico utilizando este método.
