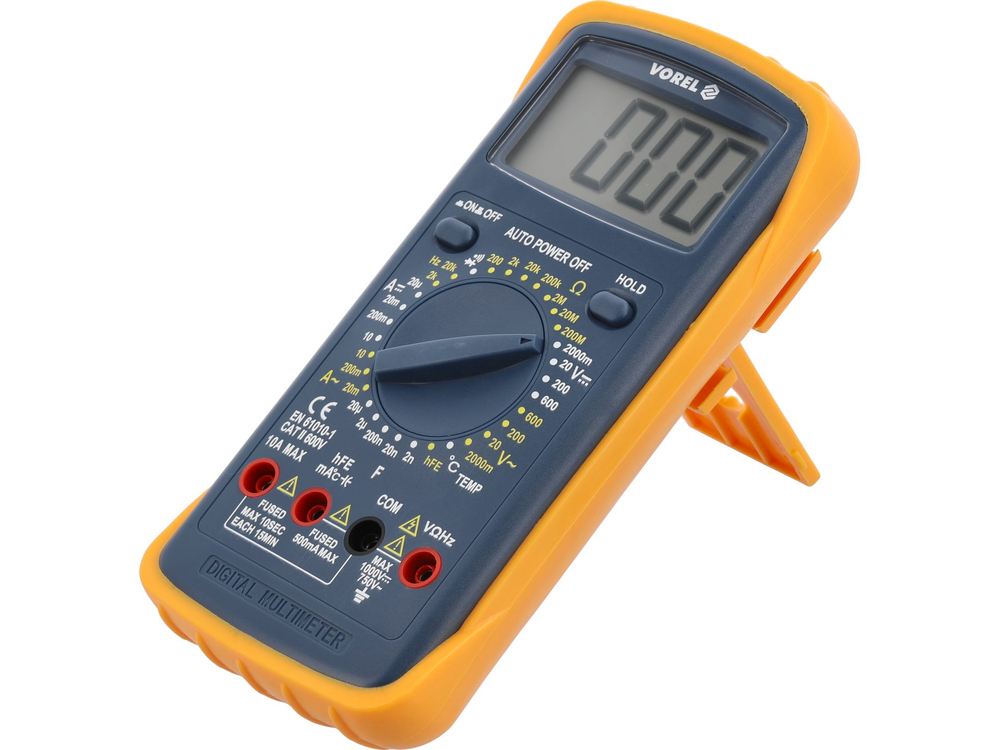

El medidor universal 81784 con rango manual para cada medición permite realizar mediciones eléctricas básicas y avanzadas. Las tomas de medición adicionales incorporadas facilitan la medición de, por ejemplo, condensadores y transistores. Una protección adicional contra daños mecánicos la proporciona la denominada funda , es decir, una funda de goma que se coloca sobre la carcasa del aparato.

Mediciones básicas:

• Medición de tensión alterna: C.A. 0-600 V
• Medición de tensión CC: C.C. 0-600 V
• medida de corriente alterna: C.A. 0-10 A
• medida de corriente continua: C.C. 0-10 A
• medición de resistencia: 0-200 MΩ
• prueba de diodos:_IF 1 mA,_UR 2,8 V
• prueba de continuidad del circuito: 0-30 Ω

Medidas adicionales:

• medición de condensadores: 0-20 μF
• medición de frecuencia: 0-20 khz
• medición de temperatura: -40 a 400 °C
• prueba de transistores hFe: 0-1000, toma de medición integrada

Precisiones de medición:

Ejemplo de determinación de precisión para medición de tensión alterna. Cálculo para el resultado de medición: 235 V

• La precisión de medición del medidor 81784 para este rango es: ±(1,2% + 5), resolución 1 V
• fórmula de cálculo del error de medición (resultado de la medición x 1,2%) + 5 x resolución
• cálculo: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Resultado incluido el error de medición para la indicación 235 V = 235 ± 7,82 V*.

• Resultado incluyendo el error de medida para la indicación de medida de tensión continua 12 V = 12 ± 0,08 V
• resultado incluido el error de medida para la indicación de medida de corriente alterna 8 A = 8 ± 0,26 A*

En el manual de instrucciones encontrará una tabla con la resolución y la precisión para una medición determinada.

*El medidor 81784 no dispone de una función de medición del valor eficaz real, por lo que el resultado anterior es el valor eficaz real de la tensión alterna sólo para una forma de onda sinusoidal correcta.

Información adicional:

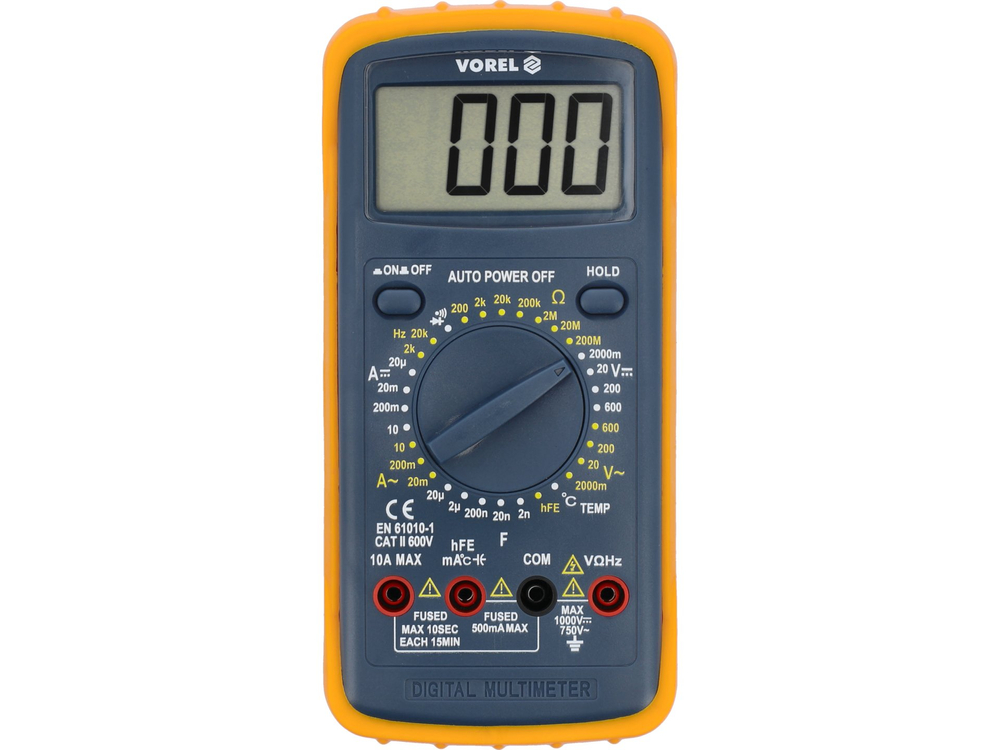

• Pantalla LCD, resultado máximo visualizado: 1999
• señal acústica en la prueba de continuidad para resistencias inferiores a 30 Ω
• conmutación automática de la prueba de diodos a la prueba de continuidad para resistencias de circuito inferiores a 30 Ω (no es posible configurar el medidor sólo para la prueba de diodos)

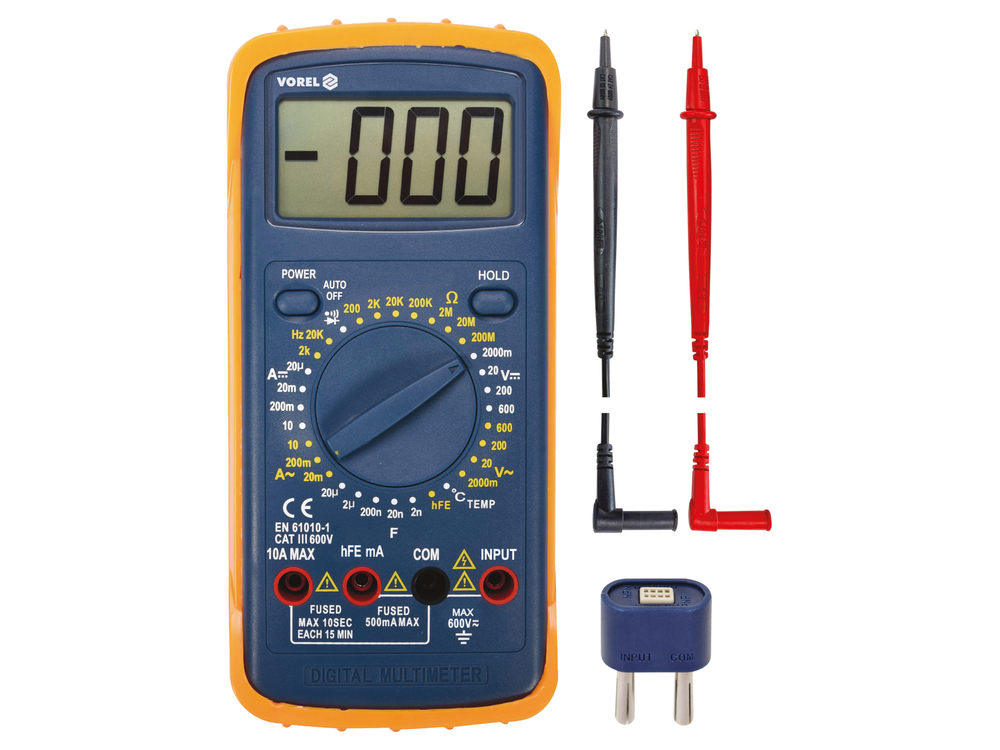

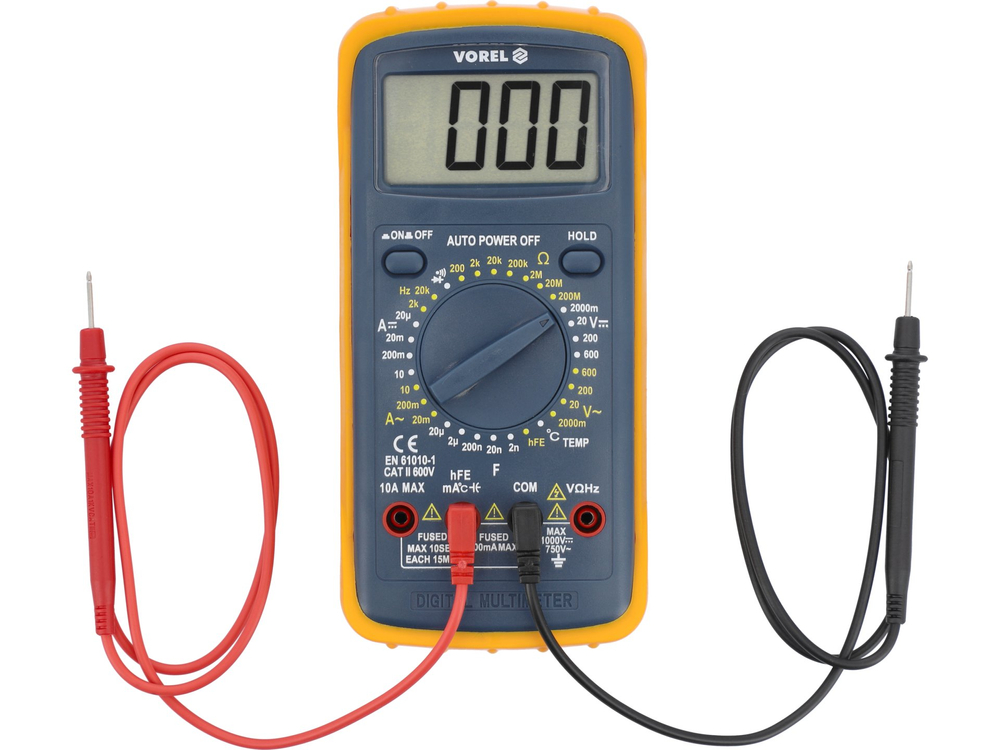

• sondas de medición incluidas, sonda para medición de temperatura
• construcción con protección contra sobrecarga

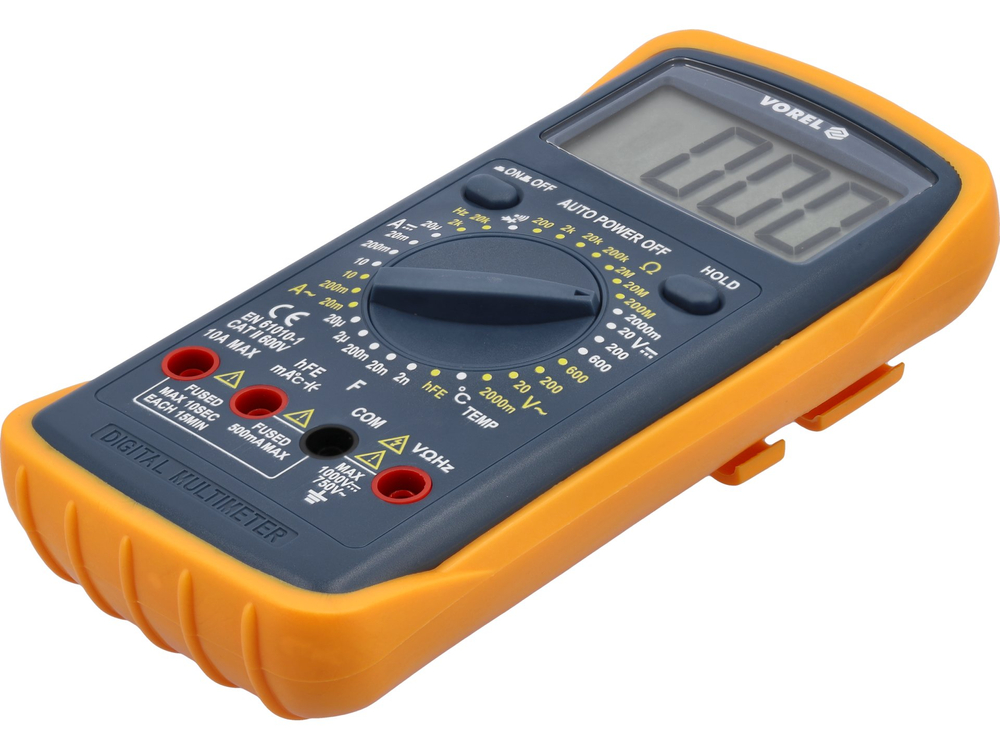

• carcasa de plástico ABS + la llamada funda, es decir, carcasa de goma que protege el medidor contra daños mecánicos
• apagado automático del medidor
• indicador de batería baja
• alimentación: pila de 9 V (6F22)

Atención

En el caso de medir valores desconocidos con un medidor con cambio manual de rango mediante el dial, las mediciones deben realizarse sucesivamente desde el rango mayor hasta el rango que dé el resultado más preciso - de lo contrario existe el riesgo de dañar el dispositivo.
