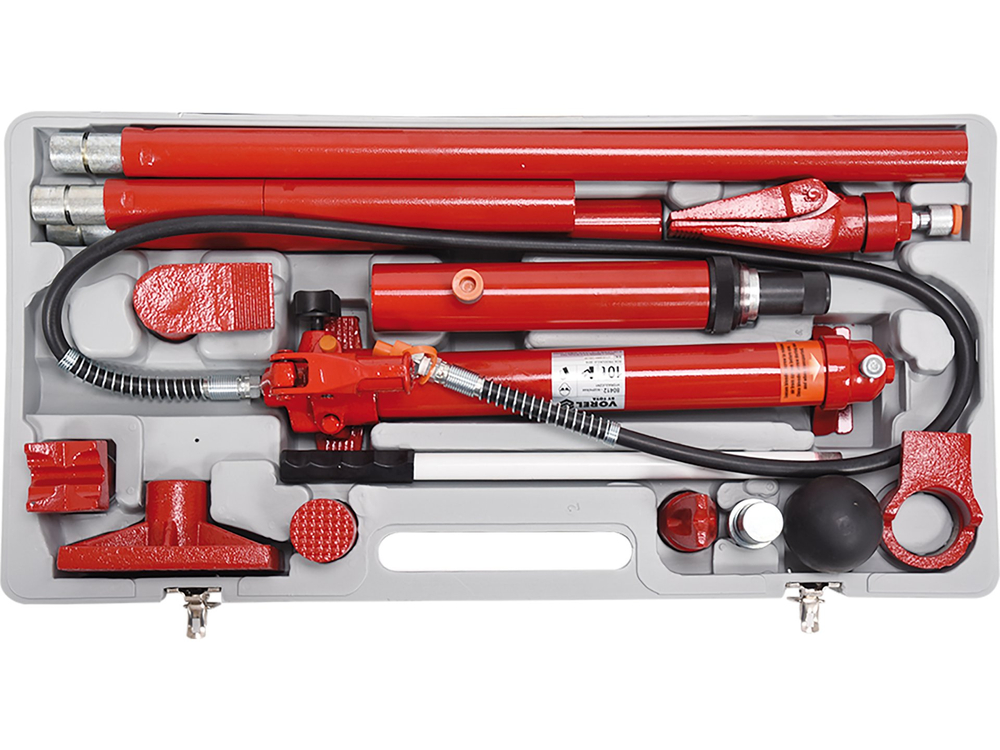

esparcidor hidráulico 10t caja de plástico

El esparcidor hidráulico está diseñado para trabajos de taller y puede utilizarse para trabajos de montaje y chapistería, para trabajos que requieran fuerzas estáticas importantes.

El dispositivo está diseñado para:

• levantar
• estirar
• extender
• doblar
• enderezar
• tirar

Datos técnicos:

• conjunto colocado en un maletín de transporte
• peso [kg] - 35,4
• presión de trabajo [bar] - 620
• tamaño de la rosca de conexión ["] - 13/16-20 UNEF
• carga máxima [miles kg] - 10
• carrera del pistón [mm] - 150

Montaje y uso del sistema hidráulico

• Conecte la manguera de la bomba al conector del cilindro enroscando la tuerca del conector en la rosca. Asegúrese de que la tuerca esté bien apretada.
• Cierre la válvula de purga girándola en el sentido de las agujas del reloj
• Genere presión en la bomba moviendo la palanca de la bomba hacia arriba y hacia abajo. Tras unos pocos movimientos, el cilindro empezará a funcionar
• Para liberar la presión de la bomba, gire la válvula en sentido contrario a las agujas del reloj.
• Cuando se abra la válvula de drenaje, el actuador volverá automáticamente a su posición de reposo. No desmonte el sistema hidráulico bajo presión.
• La bomba puede utilizarse en cualquier posición, tanto vertical como horizontal. En la posición vertical de la bomba, el extremo con la manguera debe apuntar siempre hacia abajo

Comprobación del nivel de aceite

• para comprobar el nivel de aceite de la bomba, colóquela en posición vertical con el extremo de la manguera apuntando hacia abajo
• abra la válvula de drenaje
• desenrosque el respiradero, extraiga la varilla de nivel de aceite y lea el nivel de aceite
• si es necesario, corrija el nivel de aceite de modo que éste cubra toda la superficie plana de la varilla de medición

La unidad ha sido llenada en fábrica con aceite hidráulico.

Utilice sólo el tipo de aceite correcto.

Se recomienda utilizar aceite hidráulico HYDROL con el símbolo L-HL-46.

Purga de la bomba:

• para purgar el sistema hidráulico de la bomba, coloque la bomba en posición vertical con la manguera hacia abajo
• abra la válvula de purga
• abra la válvula de purga y retire la varilla indicadora del nivel de aceite
• realice varios movimientos completos con la palanca de la bomba
• cierre la válvula de drenaje, instale el indicador de nivel de aceite y cierre la válvula de purga
