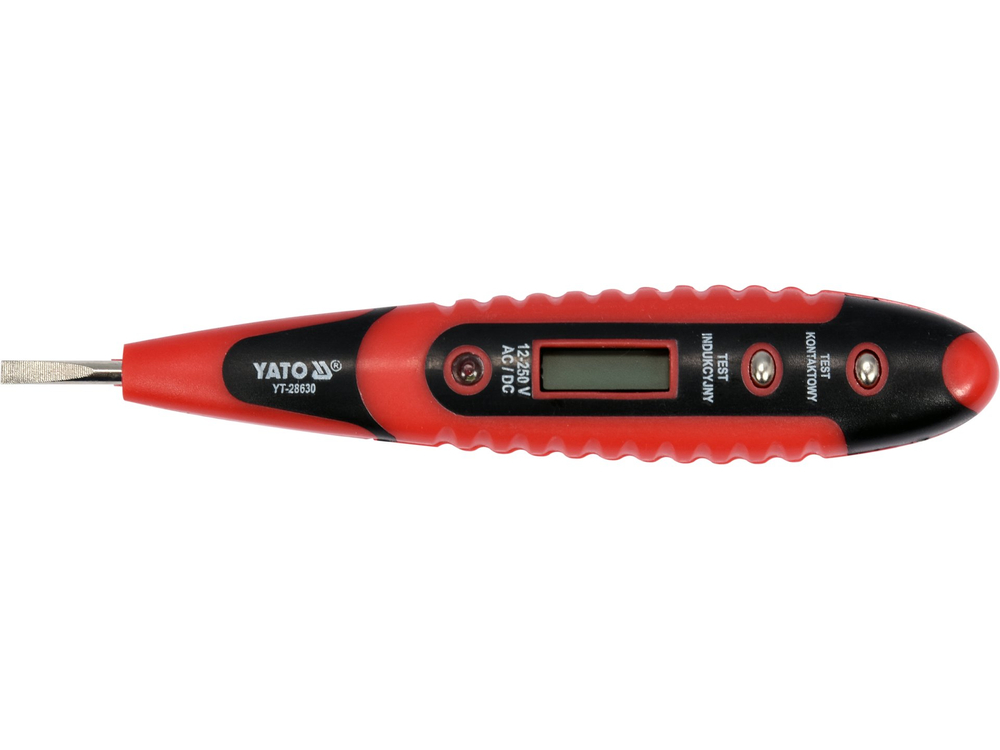

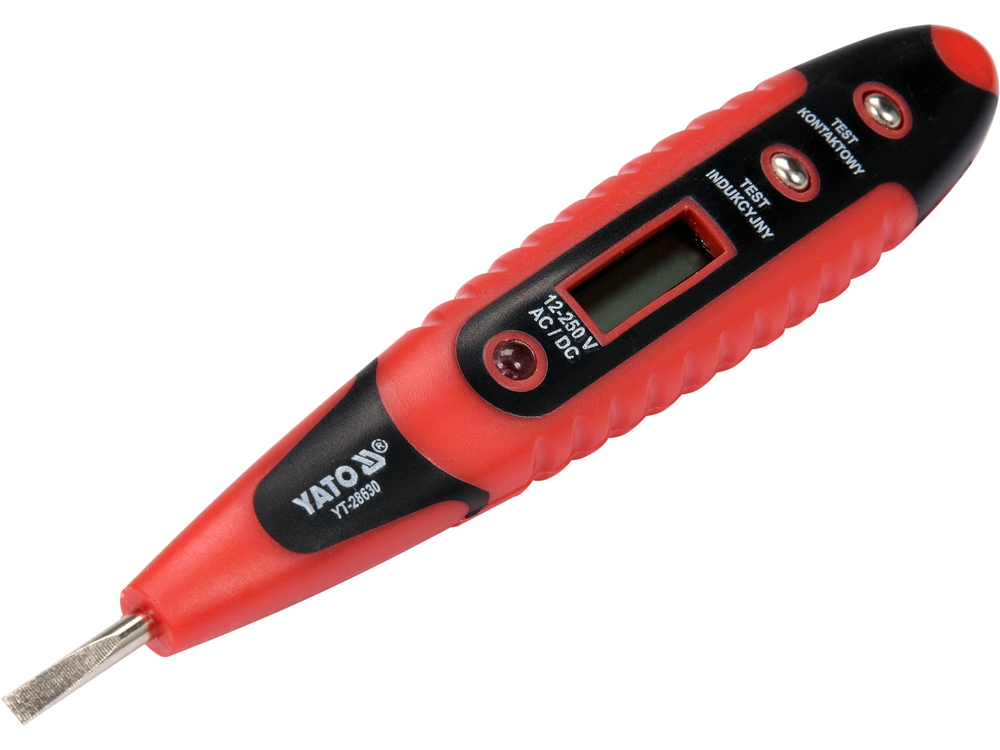

El indicador eléctrico YT-28630 con pantalla LCD permite determinar la presencia de tensión eléctrica alterna y continua, detectar la tensión alterna por el método de inducción y realizar una prueba de continuidad de los cables. La presencia de tensión se indica mediante la indicación en la pantalla LCD y el encendido de un LED.

Funciones del indicador:

• Detección de tensión alterna y continua por el método de contacto: 12 - 250 V
• detección de tensión alterna por el método inductivo
• prueba de continuidad del cable

Datos técnicos:

• longitud total: 145 mm
• anchura de la hoja 3,0 mm
• pantalla LCD retroiluminada muestra los resultados de la medición en rangos de hasta: 12, 36, 55, 110 y 220 voltios
• visualización mediante semáforo (LED)
• alimentación: 3x1,5 V; LR41

Método de contacto:

Aplique la punta a un circuito bajo tensión. La pantalla mostrará los valores de tensión y un diodo encendido indica el flujo de corriente eléctrica a través del componente. La pantalla mostrará el rango de tensión más alto para el circuito bajo prueba y todos los rangos inferiores, por ejemplo, cuando se mide la tensión de un enchufe doméstico de 230 V, la pantalla mostrará [12, 36, 55, 110, 220], indicando una tensión superior a 220 V. La pantalla indica los rangos de tensión correctos para las formas de onda de CA mientras se mantiene pulsado el campo "Prueba de contacto". Para las formas de onda de CC, la pantalla muestra los rangos correctos mientras se mantiene pulsado el campo "Prueba de inducción".

Método inductivo:

Este método permite detectar la tensión alterna en un cable aislado. Para ello, coloque el dedo sobre el campo "Prueba de inducción" y acerque la punta al conductor aislado. La presencia del símbolo del rayo en la pantalla LCD indica la presencia de tensión. Este método también permite detectar "sin contacto" una rotura en un cable eléctrico bajo tensión. En el punto de la rotura, el comprobador dejará de señalar la presencia de tensión.

Comprobación de la continuidad de un cable:

La continuidad del cable se comprueba aplicando la cuchilla del comprobador a un extremo del cable y, a continuación, manteniendo pulsada la casilla "Prueba de contacto", agarre el otro extremo del cable. La iluminación del LED indica la continuidad del cable comprobado. Está prohibido comprobar la continuidad de los cables bajo tensión o de los cables de un circuito eléctrico utilizando este método.

Advertencias de uso:
