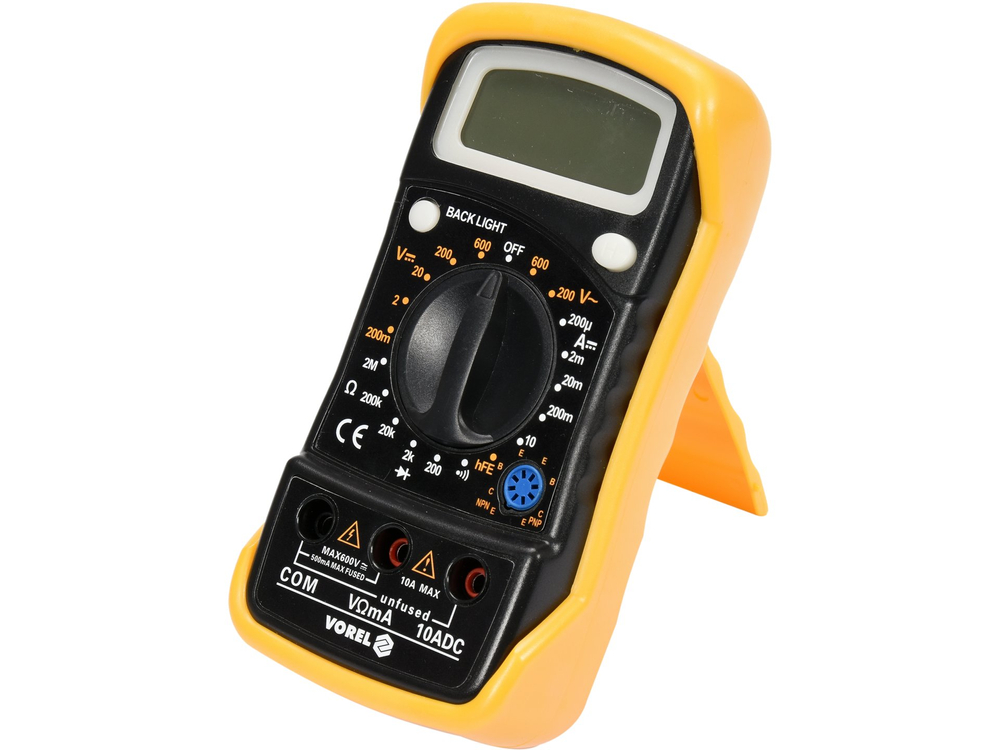

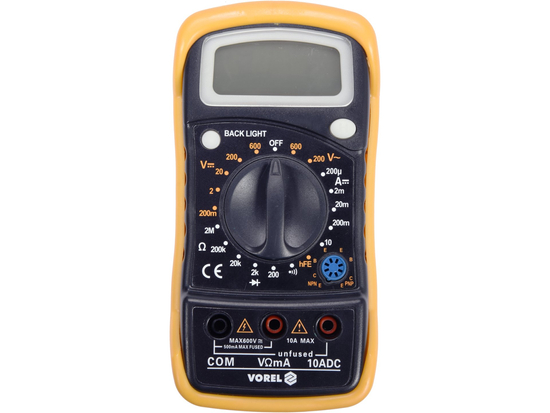

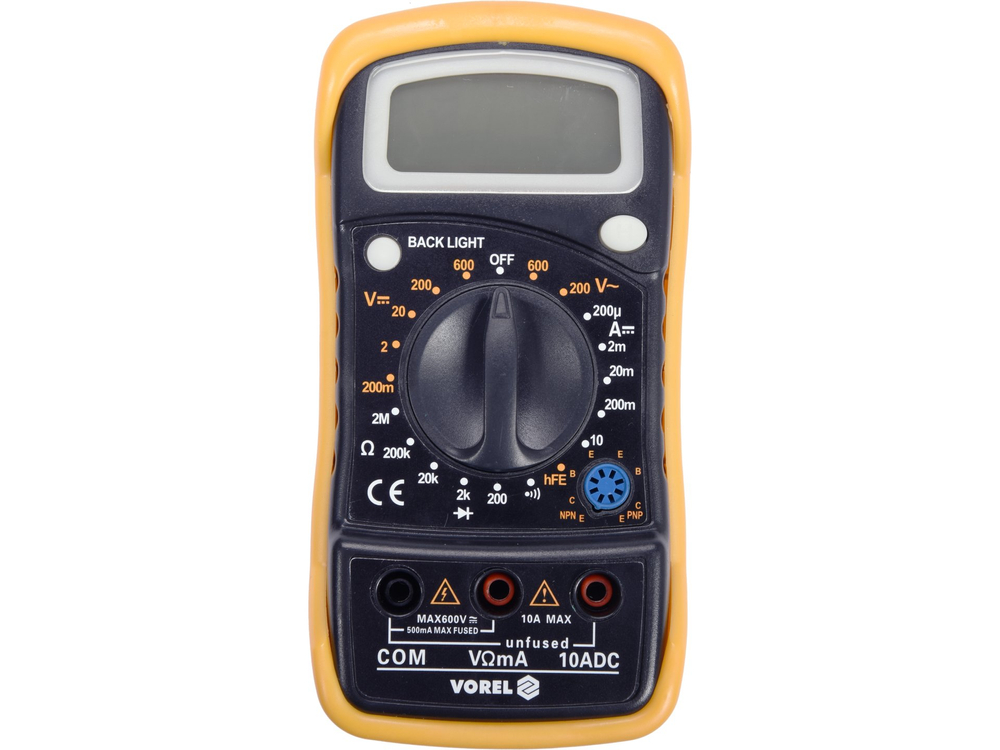

El medidor universal 81773 con rango manual para cada medición permite realizar mediciones eléctricas básicas y avanzadas. Una protección adicional contra daños mecánicos la proporciona la denominada funda , es decir, una carcasa de goma tensada sobre la carcasa del aparato.

Mediciones básicas:

• Medición de tensión alterna: C.A. 0-600 V
• Medición de tensión CC: C.C. 0-600 V
• Medida de corriente continua: C.C. 0-10 A
• medición de resistencia: 0-2 MΩ
• prueba de diodos:_IF 1 mA,_UR 1,5 V
• prueba de continuidad del circuito: 0-100 Ω

Medidas adicionales:

• Prueba de transistor hFe: 0-1000, toma de medida incorporada.

Precisiones de medición:

Ejemplo de determinación de precisión para medición de tensión alterna. Cálculo para el resultado de la medición: 235 V

• La precisión de medición del medidor 81773 para este rango es: ±(2% + 10), resolución 1 V
• fórmula de cálculo del error de medición (resultado de la medición x 2%) + 10 x resolución
• cálculo: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Resultado incluido el error de medición para la indicación 235 V = 235 ± 14,7 V*.

• Resultado incluyendo error de medida para indicación de medida de tensión continua 12 V = 12 ± 0,146 V

En el manual de instrucciones encontrará una tabla con la resolución y la precisión para la medición correspondiente.

*El medidor 81773 no dispone de una función de medición de valor eficaz verdadero, por lo que el resultado anterior sólo es factualmente correcto para una onda sinusoidal verdadera.

Funciones incorporadas:

• DATA HOLD - retiene el valor medido actualmente en la pantalla.

Información adicional:

• Pantalla LCD, resultado máximo visualizado: 1999

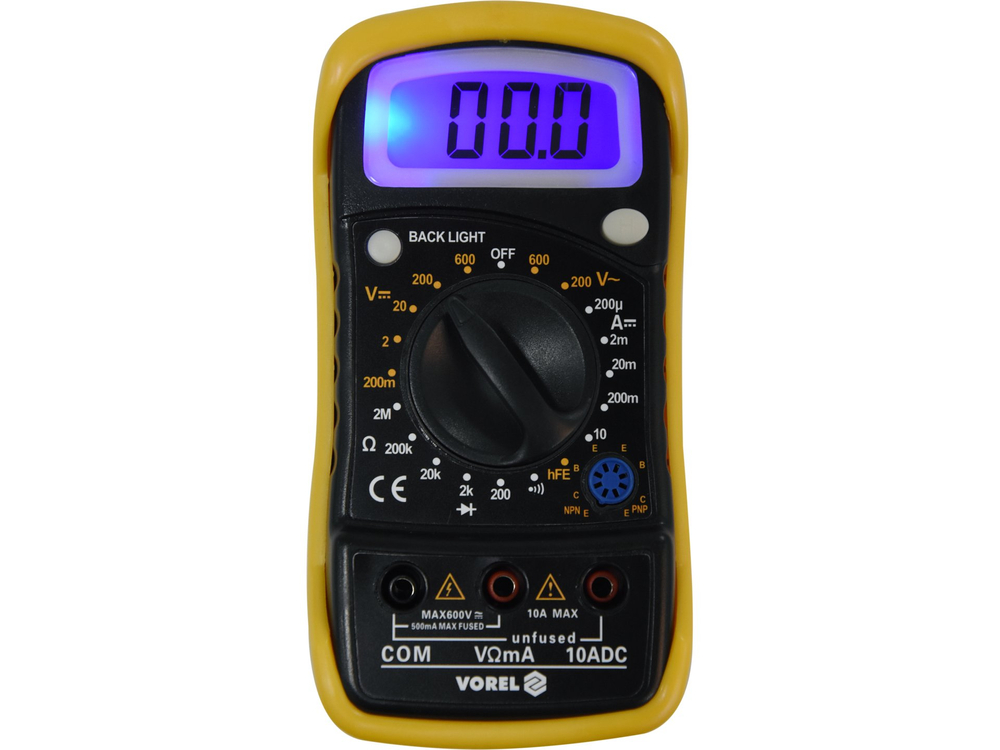

• retroiluminación de la pantalla
• señal acústica en la prueba de continuidad para resistencias inferiores a 30 Ω

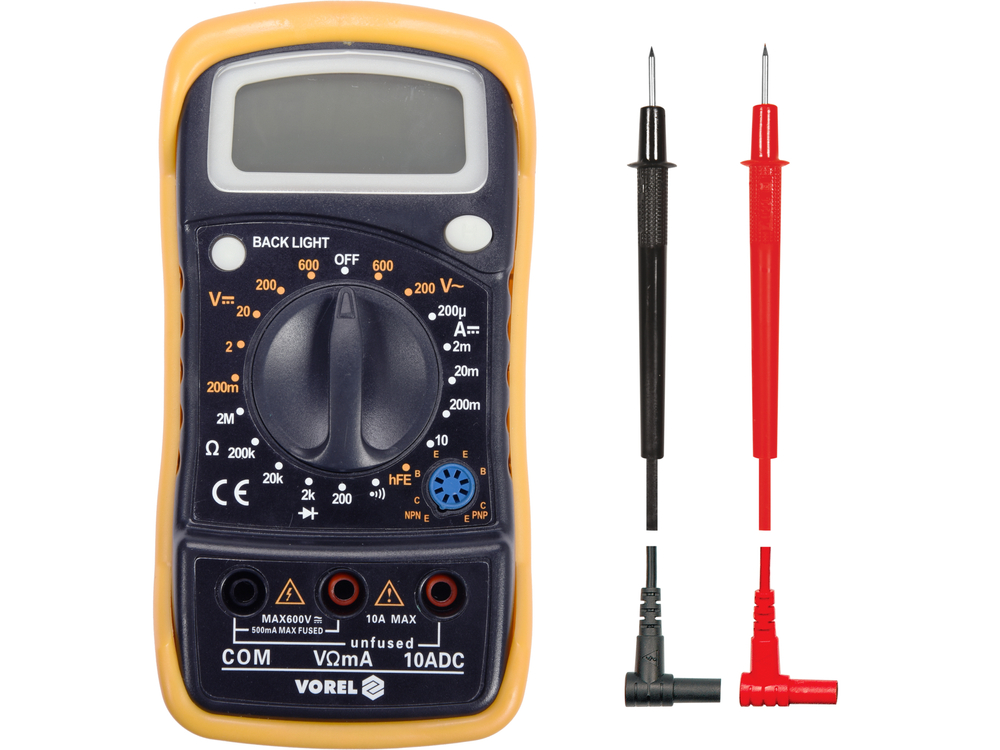

• sondas de medición incluidas
• construcción con protección contra sobrecarga, toma de medición de 10 A sin fusible
• carcasa de plástico ABS + la llamada funda, es decir, una carcasa de goma que protege el medidor contra daños mecánicos
• indicador de batería baja
• alimentación: pila de 9V (6F22)

Atención

En caso de medir valores desconocidos con un medidor con cambio manual de rango mediante el botón giratorio, las mediciones deben realizarse sucesivamente desde el rango más grande hasta el rango que proporcione el resultado más preciso, de lo contrario existe el riesgo de dañar el dispositivo.
