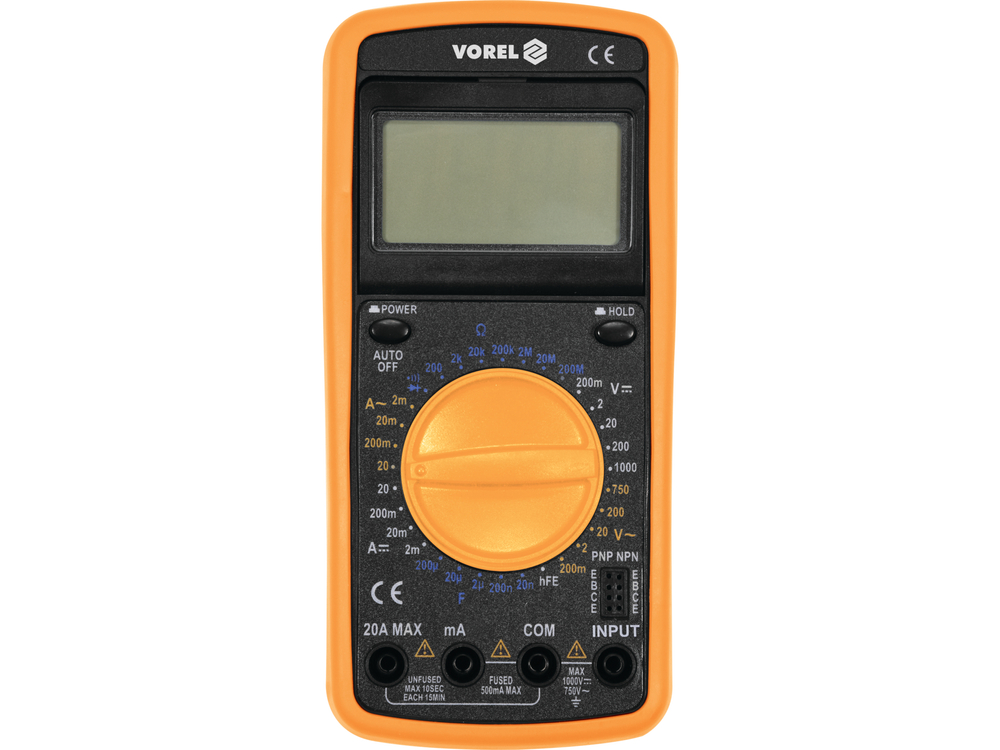

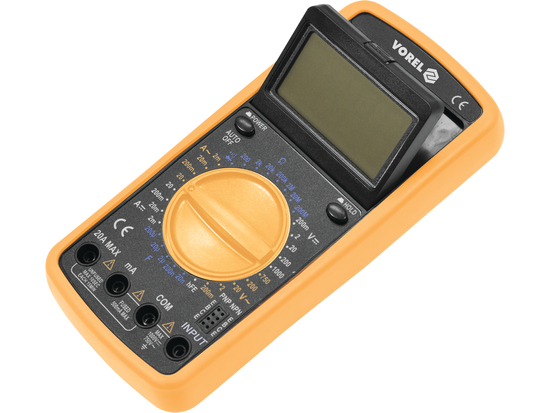

Con un rango manual para cada medición, el medidor universal 81775 permite realizar mediciones eléctricas básicas y avanzadas. Alojada en un marco de ángulo ajustable, la pantalla LCD puede colocarse en una posición de trabajo cómoda.

Mediciones básicas:

• Medición de tensión alterna: C.A. 0-750 V
• Medición de tensión CC: C.C. 0-1000 V
• medida de corriente alterna: C.A. 0-20 A
• Medida de corriente continua: C.C. 0-20 A
• medición de resistencia: 0-200 MΩ
• prueba de diodos:_IF 1mA,_UR 1,5V
• prueba de continuidad del circuito: 0-100 Ω

Medidas adicionales:

• medición de condensadores: 0-200 μF
• prueba de transistores hFe: 0-1000, toma de medición incorporada

Precisiones de medición:

Ejemplo de determinación de precisión para medición de tensión alterna. Cálculo para el resultado de la medición: 235 V

• La precisión de medición del medidor 81775 para este rango es: ±(1,2% + 5), resolución 1 V
• fórmula de cálculo del error de medición (resultado de la medición x 1,2%) + 5 x resolución
• cálculo: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Resultado incluido el error de medición para la indicación 235 V = 235 ± 7,82 V*.

• Resultado incluyendo el error de medida para la indicación de medida de tensión continua 12 V = 12 ± 0,146 V
• resultado incluido el error de medida para la indicación de medida de corriente alterna 8 A = 8 ± 0,3 A*

En el manual de instrucciones encontrará una tabla con la resolución y la precisión para una medición determinada.

*El medidor 81775 no dispone de una función de medición de valor eficaz verdadero, por lo que el resultado anterior sólo es correcto para una forma de onda sinusoidal verdadera.

Funciones incorporadas:

• DATA HOLD - retiene el valor medido actualmente en la pantalla

Información adicional:

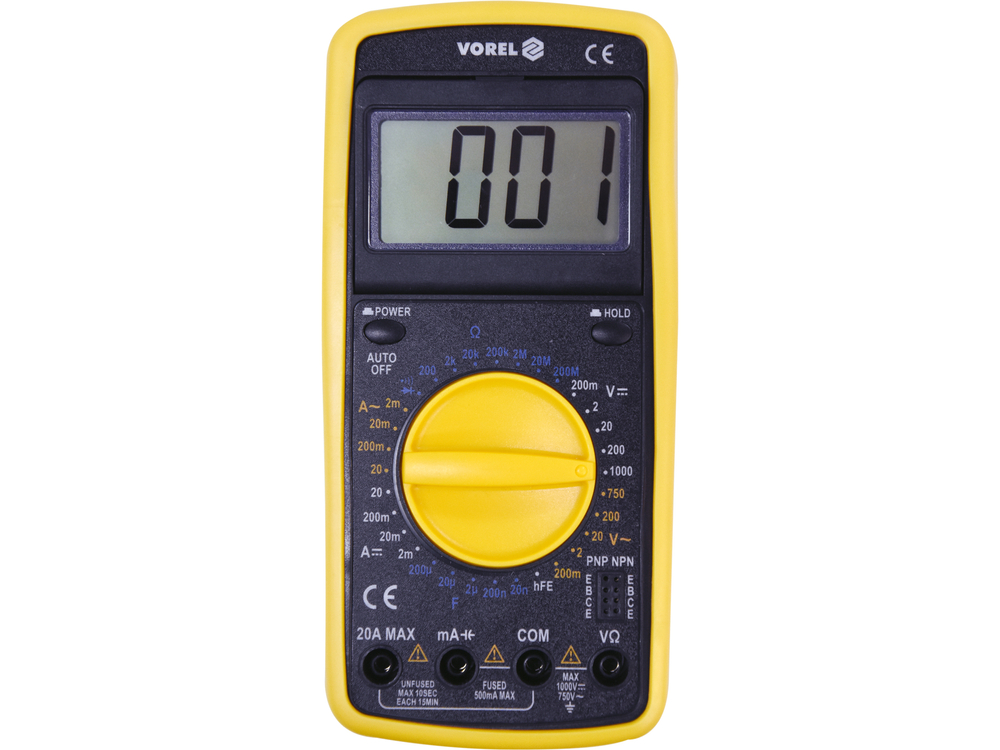

• Pantalla LCD, resultado máximo visualizado: 1999
• señal acústica en la prueba de continuidad para resistencia inferior a 30 Ω
• cambio automático de la prueba de diodos a la prueba de continuidad en la resistencia del circuito inferior a 100 Ω (no es posible ajustar el medidor sólo para la prueba de diodos)

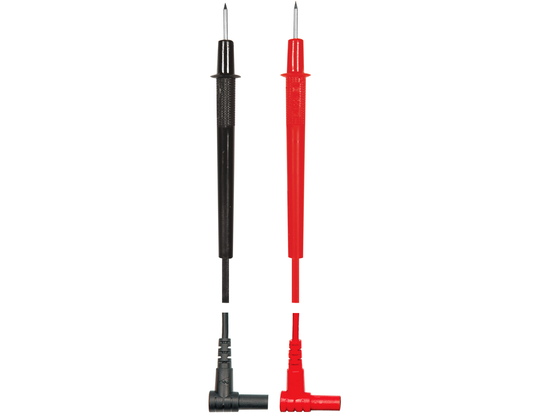

• sondas de medición incluidas
• construcción con protección contra sobrecarga, toma de medición de 20 A sin fusible
• carcasa de plástico ABS + la llamada funda, es decir, carcasa de goma que protege el medidor contra daños mecánicos
• desconexión automática del medidor tras 15 minutos de inactividad
• indicador de batería baja
• alimentación: pila de 9 V (6F22)

Atención

Al medir valores desconocidos con un medidor con dial de cambio de escala manual, las mediciones deben realizarse secuencialmente desde la escala más amplia hasta la escala que proporcione el resultado más preciso; de lo contrario, existe el riesgo de dañar el instrumento.
