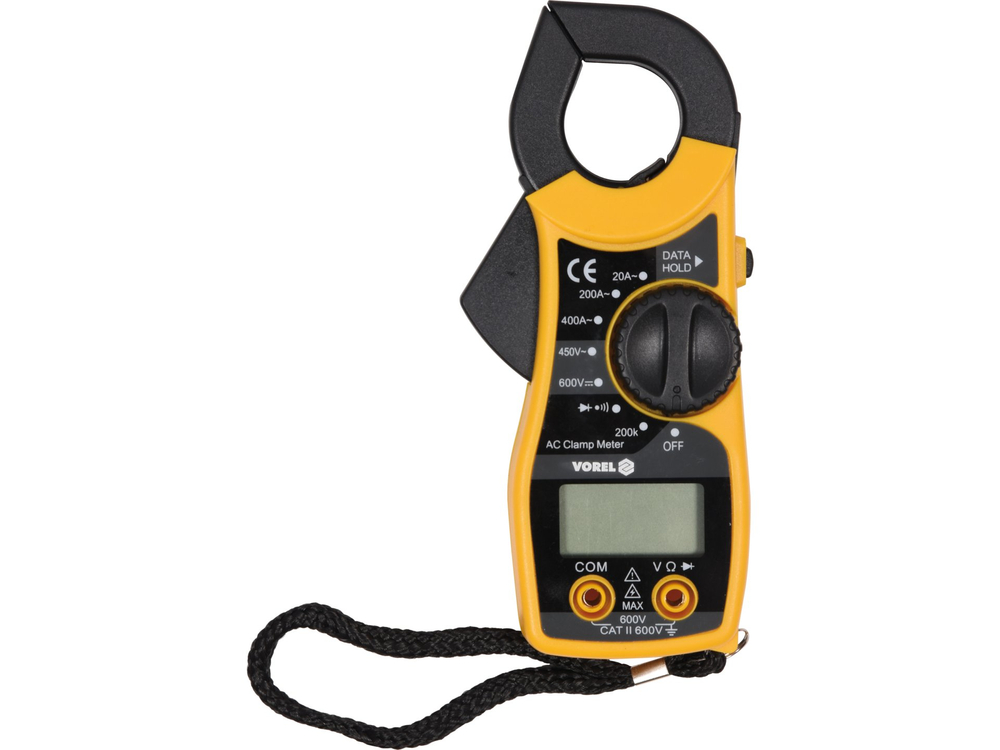

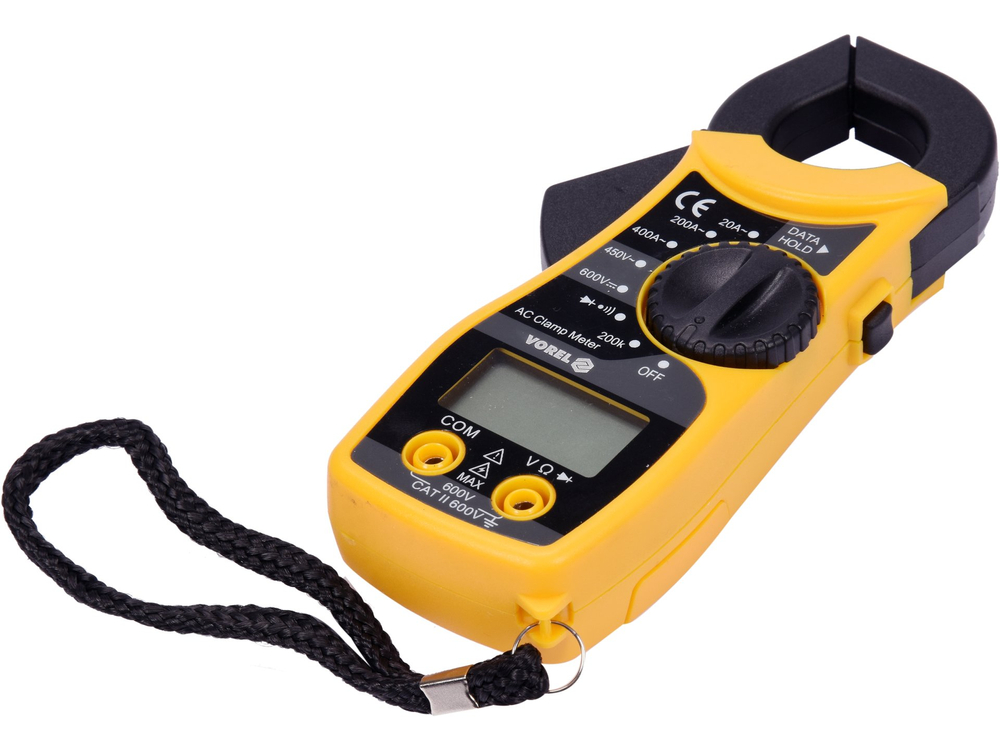

La pinza amperimétrica universal VOREL 81801 permite realizar mediciones eléctricas básicas. Para algunas magnitudes de medida, el propio medidor puede seleccionar el rango en función del resultado de la medida. El medidor está equipado con pinzas de medición, que permiten medir la corriente alterna en un solo cable utilizando el método inductivo sin tener que desconectar el circuito o desconectarlo de la fuente de alimentación. Este método también permite medir corrientes mucho más altas que los contadores eléctricos convencionales.

Mediciones básicas:

• Medida de tensión alterna: C.A. 0-450 V
• Medida de tensión CC: C.C. 0-600 V
• medida de corriente alterna: C.A. 0-400 A
• medida de resistencia: R 0-200 kΩ
• prueba de diodos:_IF 1 mA,_UR 1 V
• prueba de continuidad del circuito: 0-100 Ω

Precisiones de medida:

Ejemplo de determinación de precisión para medición de corriente alterna. Cálculo para el resultado de la medición: 30 A

• La precisión de medición del Meter 81801 para este rango es : ±(2,5% + 10), resolución 0,1 A
• fórmula de cálculo del error de medición (resultado de la medición x 2,5%) + 10 x resolución
• cálculo: (30 x 2,5%) + 10 x 0,1 = 0,75 + 1 = 1,75 A

Resultado incluido el error de medición para la indicación de 30 A = 30 ± 1,75 A*.

• Resultado incluido el error de medición para la indicación de la tensión alterna 235 V = 235 ± 5,82 V*
• Resultado incluido el error de medida para la indicación de la medida de tensión continua: 12 V = 12 ± 3,144 V

Para obtener una tabla con la resolución y la precisión para una medición determinada, consulte el manual de instrucciones.

*El medidor 81801 no dispone de una función de medición de valor eficaz verdadero, por lo que el resultado anterior es factualmente correcto sólo para una onda sinusoidal verdadera.

Funciones incorporadas:

• AUTO - ajuste automático del rango de medición. Cuando se miden valores desconocidos con un medidor con ajuste manual del rango mediante el dial, las mediciones deben realizarse secuencialmente desde el rango mayor hasta el rango que proporcione el resultado más preciso - de lo contrario existe el riesgo de dañar el instrumento. En cambio, en el caso de un multímetro con la función AUTO, basta con realizar una medición y el medidor encontrará automáticamente el rango óptimo. El medidor arranca por defecto en modo AUTO
• DATA HOLD - retiene el valor medido actualmente en la pantalla

Información adicional:

• Pantalla LCD, resultado máximo visualizado: 1999
• cambio automático de la prueba de diodos a la prueba de continuidad en la resistencia del circuito por debajo de 100Ω (no es posible configurar el medidor sólo para la prueba de diodos)
• señal acústica en la prueba de continuidad para una resistencia inferior a 30 Ω
• las pinzas se abren hasta 25 mm y permiten medir un solo cable de hasta 19 mm de diámetro
• construcción con protección contra sobrecargas

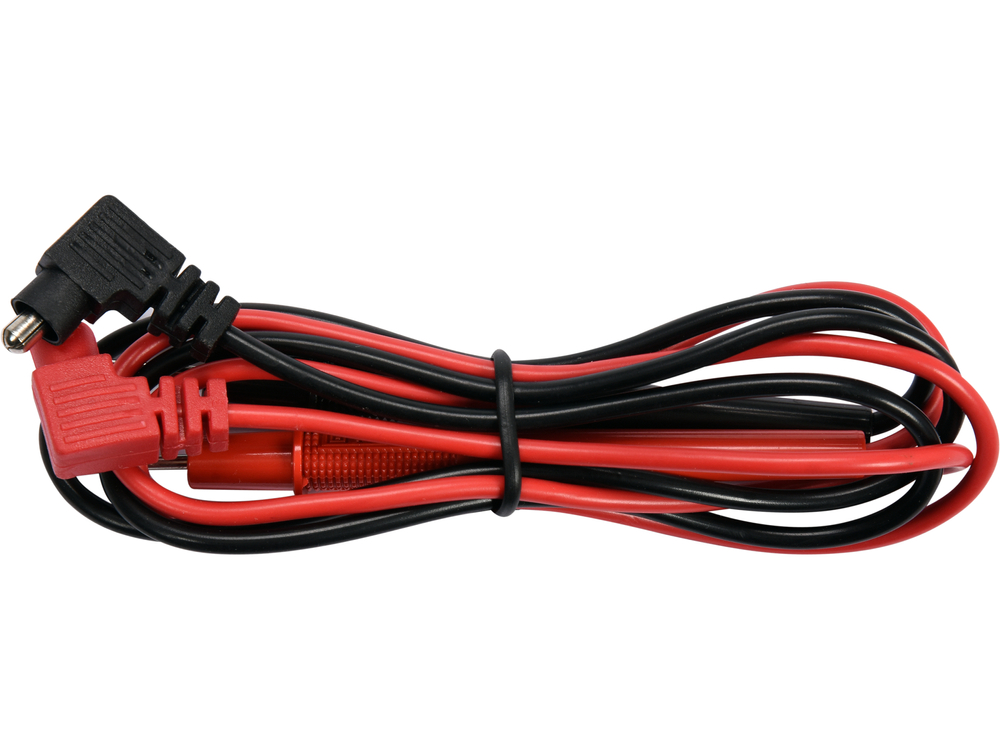

• sondas de medición incluidas
• indicador de batería baja
• alimentación: dos pilas de 1,5 V (AAA)

Atención

La medición de corriente con pinzas amperimétricas sólo se realiza en un solo conductor, un solo cable. La fijación de las pinzas en un cable multiconductor sin aislar el conductor único mostrará un resultado incorrecto o un flujo de corriente nulo.
