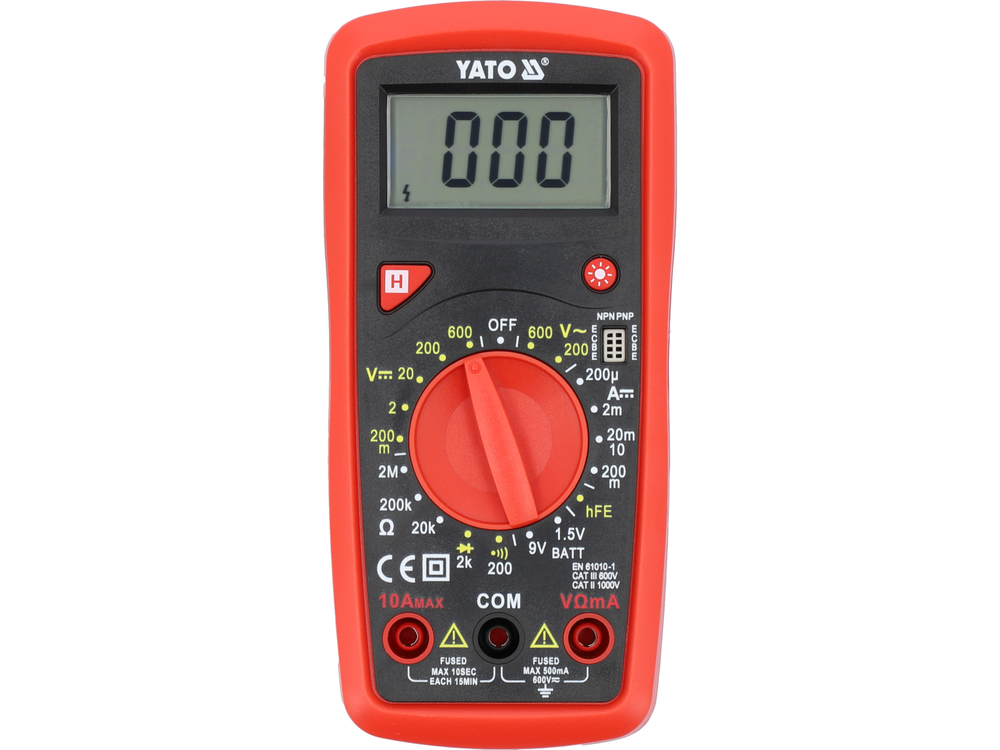

El medidor universal YT-73081 con un rango manual para cada medición permite realizar mediciones eléctricas básicas y avanzadas. Una opción adicional y útil es la prueba de batería de 1,5V y 9V con la que podemos comprobar el voltaje de la batería bajo carga, esto ayudará a evaluar su estado y excluir o confirmar la necesidad de sustitución.

Mediciones básicas:

• Medición de la tensión alterna: C.A. 0-600 V
• Medición de la tensión CC: C.C. 0-600 V
• Medida de corriente continua: C.C. 0-10 A
• medición de resistencia: 0-2 MΩ
• prueba de diodos:_IF 1 mA,_UR 2,4 V
• prueba de continuidad del circuito: 0-100 Ω

Medidas adicionales:

• Prueba de transistor hFe: 0-1000, toma de medida incorporada.
• Prueba de batería de 1,5 V con una resistencia de carga de aproximadamente 3 kΩ
• Prueba de batería de 9 V con una resistencia de carga de aprox. 900 Ω

Precisión de la medición

Ejemplo de determinación de precisión para medición de tensión alterna. Cálculo para el resultado de la medición: 235 V

• La precisión de medición del medidor YT-73081 para este rango es: ±(2% + 10), resolución 1 V
• fórmula de cálculo del error de medición (resultado de medición x 2%) + 10 x resolución
• cálculo: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V

Resultado incluido el error de medición para la indicación 235 V = 235 ± 14,7 V*.

• Resultado incluyendo error de medida para indicación de medida de tensión continua 12 V = 12 ± 0,146 V

En el manual de instrucciones encontrará una tabla con la resolución y la precisión para una medición determinada.

*El medidor YT-73081 no dispone de la función de medición del valor eficaz real, por lo que el resultado anterior es el valor eficaz real de la tensión alterna sólo para una forma de onda sinusoidal correcta.

Funciones incorporadas:

• Prueba de batería de 1,5 y 9 voltios: el medidor extrae una pequeña cantidad de corriente de la batería durante la prueba, por lo que obtenemos el 100% de la información que necesitamos para evaluar si la fuente de alimentación será capaz de alimentar nuestro dispositivo. Para obtener toda la información, es una buena idea medir primero la tensión de CC y luego comparar el resultado con el valor de la prueba de la batería. Una caída demasiado alta o un voltaje bajo es una clara señal de que la fuente de alimentación necesita ser reemplazada
• DATA HOLD [H] - retiene el valor medido actualmente en la pantalla

Información adicional:

• Pantalla LCD, resultado máximo visualizado: 1999
• retroiluminación de la pantalla
• señal acústica en la prueba de continuidad para resistencias inferiores a 30 Ω

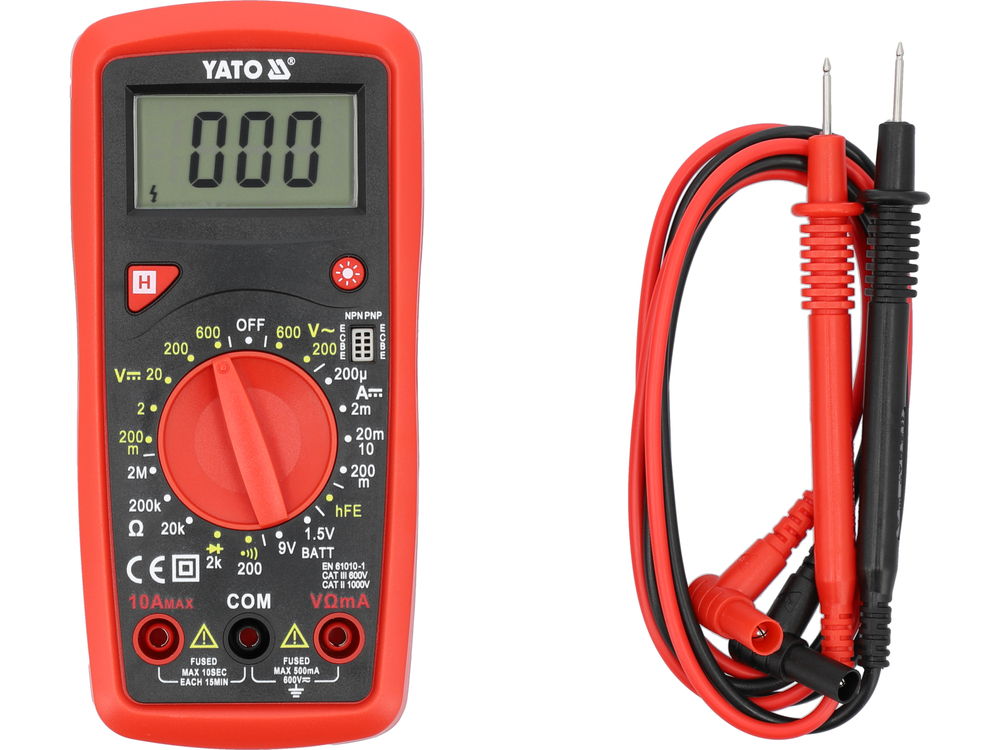

• sondas de medición incluidas
• construcción con protección contra sobrecarga para mediciones de corriente pequeñas, sin fusible para mediciones de corriente de hasta 10 A

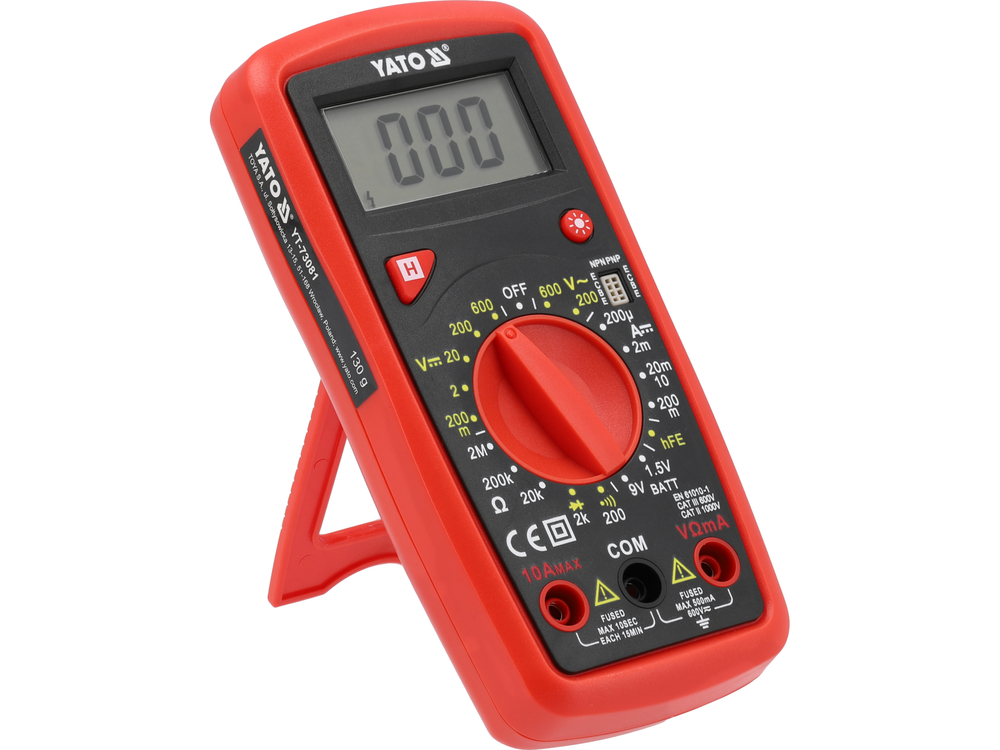

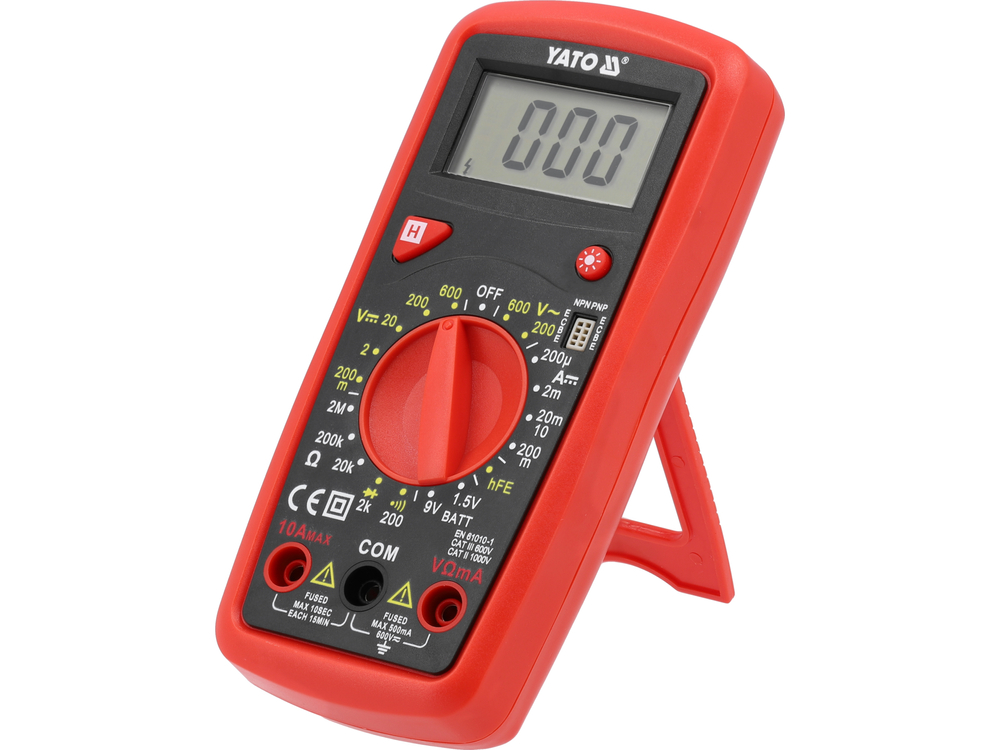

• carcasa de ABS + la llamada funda, es decir, carcasa de goma que protege el medidor contra daños mecánicos
• indicador de batería baja
• alimentación: dos pilas de 1,5 V (AAA)

Atención

En el caso de medir valores desconocidos con un medidor con cambio de rango manual mediante el mando, las mediciones deben realizarse sucesivamente desde el rango mayor hasta el rango que proporcione el resultado más preciso - de lo contrario existe el riesgo de dañar el dispositivo.
