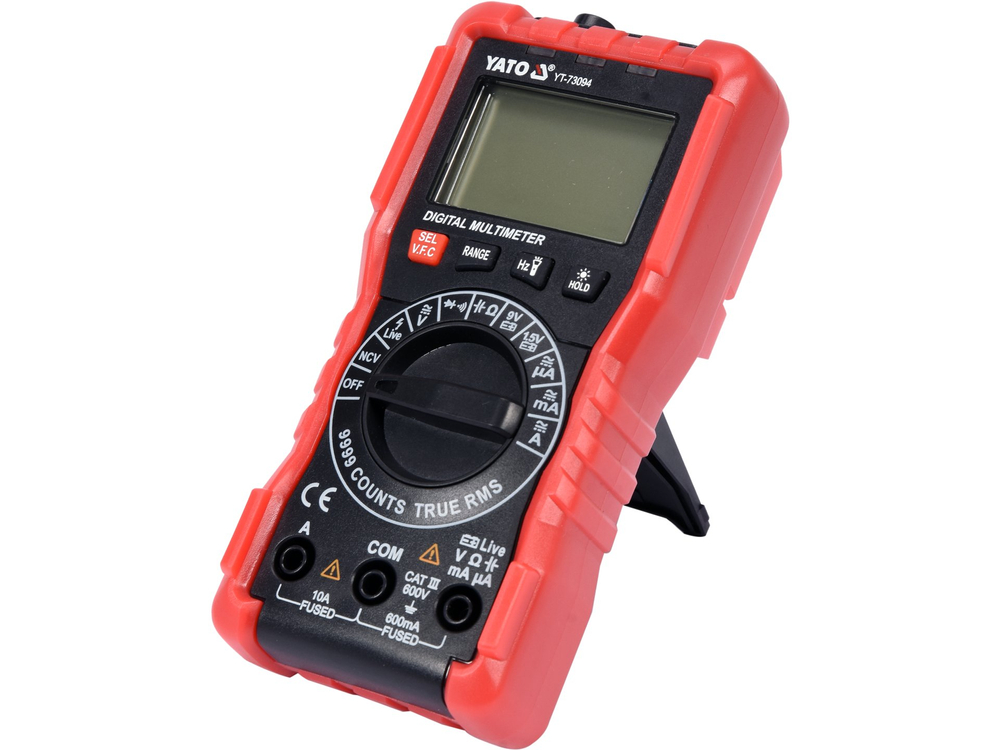

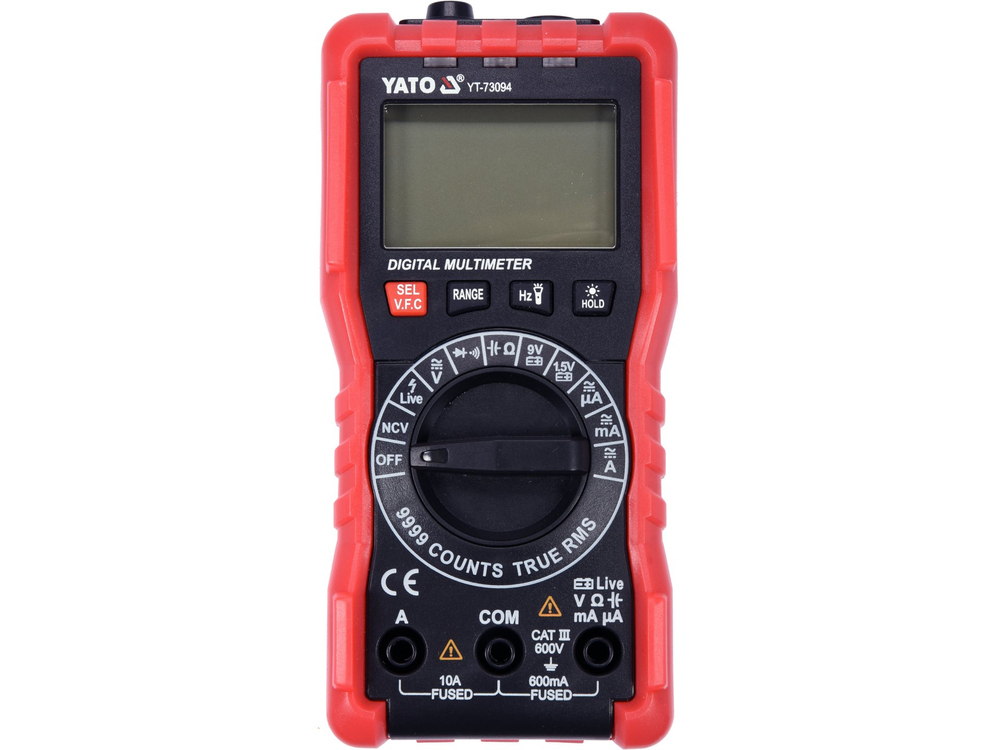

El medidor universal YT-73094 con función TRUE RMS y rango automático para cada medición permite realizar mediciones eléctricas básicas y avanzadas. Una opción adicional y útil es la posibilidad de detección de tensión alterna sin contacto, así como la detección de cables de fase a través del aislamiento. Con la prueba de batería de 1,5 V y 9 V, podemos comprobar la tensión de la batería bajo carga, esto ayudará a evaluar su estado y excluir o confirmar la necesidad de sustitución.

Mediciones básicas:

• Medición de la tensión alterna: A.C. 0-600 V, VERDADERO RMS + V.F.C.
• Medición de tensión CC: C.C. 0-600 V
• medida de corriente alterna: A.C. 0-10 A, RMS VERDADERO + V.F.C.
• Medida de corriente continua: C.C. 0-10 A
• medida de resistencia: 0-9.999 MΩ
• prueba de diodos:_IF 1 mA,_UR 3,3 V
• prueba de continuidad del circuito: 0-30 Ω

Medidas adicionales:

• medición de condensadores: 0-99,99 mF
• medición de frecuencia: 0-60 khz
• detección de tensión alterna sin contacto: NCV
• Prueba de batería de 1,5 V con una resistencia de carga de aproximadamente 30 Ω
• Prueba de batería de 9 V con una resistencia de carga de aprox. 300 Ω

Precisiones de medición:

Ejemplo de determinación de precisión para medición de tensión alterna. Cálculo para el resultado de la medición: 235 V

• La precisión de medición del medidor YT-73094 para este rango es : ±(1,2% + 3), resolución 0,1 V
• fórmula de cálculo del error de medición (resultado de medición x 1,2%) + 3 x resolución
• cálculo: (235 x 1,2%) + 3 x 0,1 = 2,82 + 0,3 = 3,12 V

Resultado real incluido el error de medición para una indicación 235 V = 235 ± 3,12 V

• Resultado real incluido el error de medición para una indicación de tensión continua 12 V = 12 ± 0,114 V
• Resultado incluyendo el error de medida para la indicación de medida de corriente alterna: 8 A = 8 ± 0,15 A

En el manual de instrucciones encontrará una tabla con la resolución y la precisión para la medición.

Funciones incorporadas:

• TRUE RMS - un medidor con esta función muestra el verdadero valor eficaz de la tensión/tensión alterna. A diferencia de los medidores de promedio, los dispositivos con verdadero valor eficaz muestran el valor correcto no sólo para formas de onda sinusoidales, sino también para formas de onda sinusoidales distorsionadas, por ejemplo, por armónicos superiores, o formas de onda cuadradas o triangulares. Una función imprescindible cuando en un circuito aparecen fuentes de alimentación conmutadas, accionamientos de inversores de motor, instalaciones de calefacción, ventilación y aire acondicionado, etc.
• NCV: detección de tensión alterna sin contacto por método inductivo. El medidor detecta la presencia de tensión en un cable aislado, y también puede indicar el cable de fase
• V.F.C. - Filtro de paso bajo. La función tiene sus usos, por ejemplo, cuando se mide la tensión de salida de un controlador de motor eléctrico que utiliza la variación de frecuencia y tensión para controlar la velocidad del motor (controladores VFD). Cuando la función está activada, el medidor filtra las interferencias de alta frecuencia procedentes, por ejemplo, de una señal PWM y deja sólo la baja frecuencia. De este modo, el filtro permite medir con precisión el valor eficaz de la tensión/corriente que fluye hacia el motor.
• Prueba de batería de 1,5 y 9 V: el medidor extrae una pequeña cantidad de corriente de la batería durante la prueba, lo que proporciona el 100% de la información necesaria para evaluar si una fuente de alimentación determinada será capaz de alimentar nuestro dispositivo. Para obtener toda la información, es conveniente medir primero la tensión continua y luego comparar el resultado con el valor de la prueba de la batería. Una caída demasiado alta o una tensión demasiado baja es una clara señal de que la fuente de alimentación necesita ser sustituida.
• AUTO - ajuste automático del rango de medición. En el caso de mediciones de valores desconocidos con un medidor con ajuste manual del rango mediante el dial, las mediciones deben realizarse secuencialmente desde el rango mayor hasta el rango que proporcione el resultado más preciso - de lo contrario existe el riesgo de dañar el instrumento. En cambio, en el caso de un multímetro con la función AUTO, basta con realizar una medición y el medidor encontrará automáticamente el rango óptimo. El medidor arranca por defecto en modo AUTO
• RANGE - cambio manual del rango de medición. Una función útil cuando se comprueban muchos de los mismos componentes de un valor conocido, por ejemplo, una serie de resistencias. El ajuste manual del rango acortará considerablemente el tiempo de tales mediciones.
• SEL - cambio del modo de medición, por ejemplo, de medición de tensión alterna a tensión continua.
• DATA HOLD - retiene el valor medido actualmente en la pantalla

Información adicional

• Pantalla LCD, resultado máximo visualizado 9999
• retroiluminación de la pantalla y función de linterna
• señal acústica en la prueba de continuidad para resistencias inferiores a 30 Ω
• cambio automático de la prueba de diodos a la prueba de continuidad para resistencias inferiores a 50 Ω (no es posible configurar el medidor sólo para la prueba de diodos)
• sondas de medición incluidas
• construcción con protección contra sobrecarga
• carcasa de ABS + la llamada funda, es decir, una carcasa de goma que protege el medidor contra daños mecánicos
• apagado automático del medidor
• indicador de batería baja
• alimentación: dos pilas de 1,5 V (AAA)
