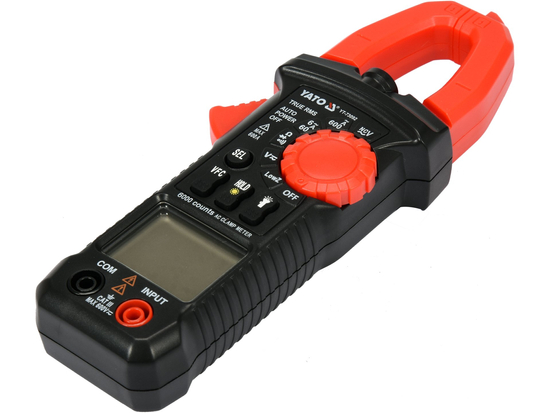

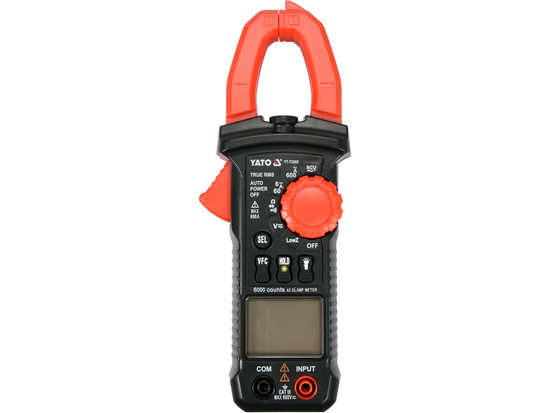

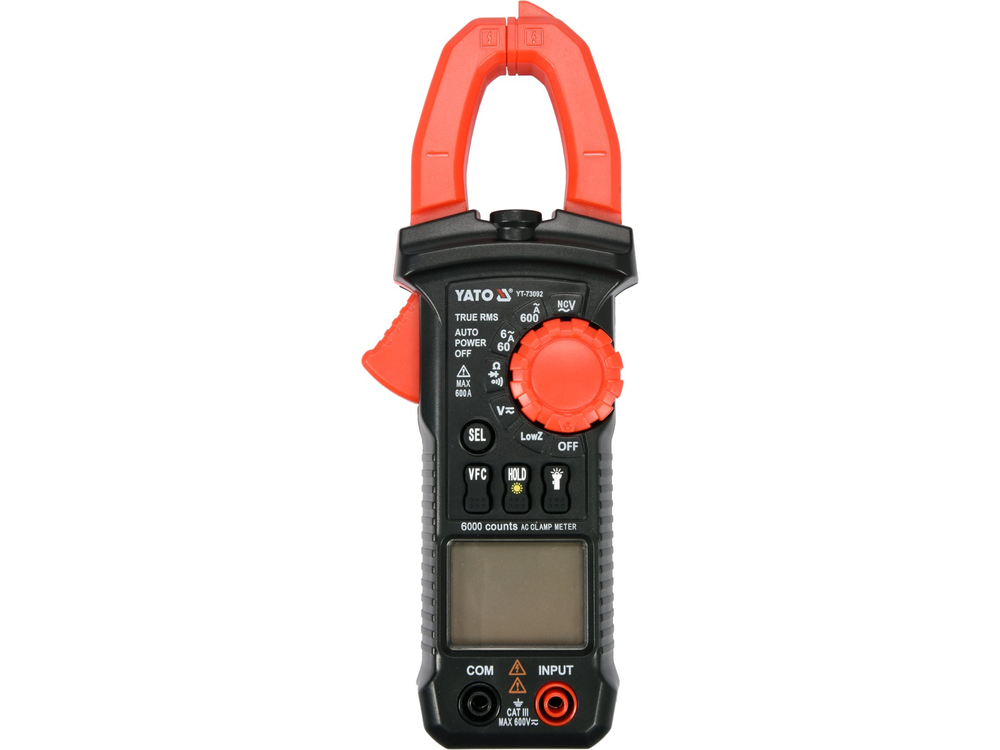

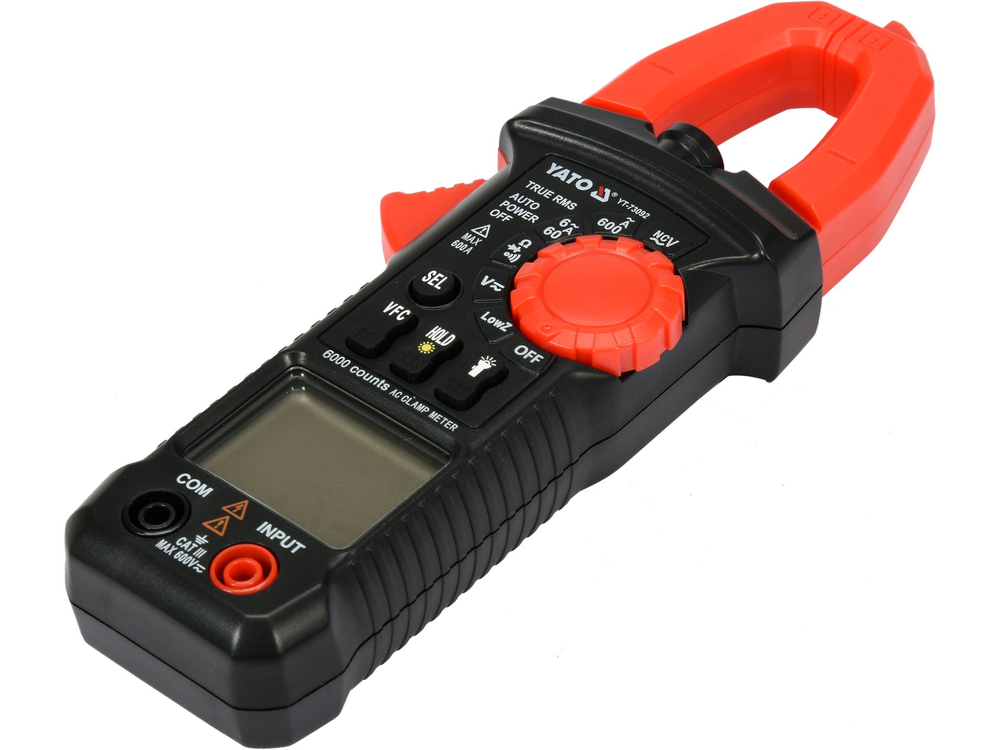

La pinza amperimétrica universal YT-73092 con rango automático para la mayoría de las indicaciones permite realizar mediciones eléctricas básicas y avanzadas. El medidor está equipado con pinzas que permiten medir la corriente alterna en un solo cable utilizando el método inductivo. La medición tiene lugar sin desconectar el circuito ni desconectarlo de la fuente de alimentación, y permite medir corrientes mucho mayores que con los medidores eléctricos convencionales.

Mediciones básicas:

• Medición de tensión alterna: A.C. 0-600 V, VERDADERO VALOR EFICAZ + V.F.C. + lowZ
• Medida de tensión CC: C.C. 0-600 V, LowZ
• medida de corriente alterna: A.C. 0-600 A, TRUE RMS + V.F.C.
• medida de resistencia: 0-60 MΩ
• prueba de diodos:_IF 1 mA,_UR 2,3 V
• prueba de continuidad del circuito: 0-120 Ω

Medidas adicionales:

• Medida de tensión alterna en modo de baja impedancia: C.A. 0-600 V
• Medición de tensión CC en modo de baja impedancia: C.C. 0-600 V
• detección de tensión alterna sin contacto: NCV

Precisiones de medida:

Ejemplo de determinación de precisión para medición de corriente alterna. Cálculo para el resultado de medición: 30 A

• La precisión de medición del medidor YT-73092 para este rango es : ±(2,5%+10), resolución 0,01 A
• fórmula de cálculo del error de medición (resultado de medición x 2,5%) + 10 x resolución
• cálculo: (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,8 A

Resultado real incluido el error de medición para la indicación de 30 A = 30 ± 0,85 A

• resultado incluido el error de medición para la indicación de la tensión alterna: 235 V = 235 ± 3,3 V
• resultado incluido el error de medición para la indicación de la tensión continua 12 V = 12 ± 0,116 V

En el manual de instrucciones encontrará una tabla con la resolución y la precisión para la medición correspondiente.

Funciones incorporadas:

• TRUE RMS - un medidor con esta función muestra el verdadero valor eficaz de la tensión/tensión alterna. A diferencia de los medidores de promedio, los dispositivos con verdadero valor eficaz muestran el valor correcto no sólo para formas de onda sinusoidales, sino también para formas de onda sinusoidales distorsionadas, por ejemplo, por armónicos superiores, o formas de onda cuadradas o triangulares. Una función imprescindible cuando en un circuito aparecen fuentes de alimentación conmutadas, accionamientos de inversores de motor, instalaciones de calefacción, ventilación y aire acondicionado, etc.
• NCV: detección de tensión alterna sin contacto por método inductivo. El medidor detecta la presencia de tensión en un cable aislado y también puede indicar el cable de fase.
• LowZ - medición de tensión CA y CC en modo de baja impedancia. El fenómeno comúnmente denominado tensión fantasma puede dificultar el diagnóstico de las redes de suministro eléctrico en edificios industriales, por ejemplo. Este fenómeno se debe a la tensión que aparece en un cable no conectado en el que se ha inducido tensión desde un cable conectado a la red que pasa por el mismo canal. La función LowZ reduce la impedancia de las tomas de medición del medidor 10 veces en comparación con el modo de medición estándar; entonces, el medidor, mientras muestrea la tensión, consume una corriente ligeramente superior y descarga así la carga acumulada en el cable. El resultado es una medición de tensión sin tensión fantasma.
• V.F.C. - Filtro de paso bajo. Esta función se utiliza, por ejemplo, cuando se mide la tensión de salida de un controlador de motor eléctrico que utiliza la variación de frecuencia y tensión para controlar la velocidad del motor (controladores VFD). Cuando la función está activada, el medidor filtra las interferencias de alta frecuencia de, por ejemplo, una señal PWM y deja sólo la baja frecuencia. De este modo, el filtro permite una medición precisa del valor eficaz de la tensión/corriente que fluye hacia el motor.
• AUTO - ajuste automático del rango de medición. Cuando se miden valores desconocidos con un medidor con ajuste manual del rango mediante el dial, las mediciones deben realizarse secuencialmente desde el rango mayor hasta el rango que proporcione el resultado más preciso; de lo contrario, se corre el riesgo de dañar el instrumento. En cambio, en el caso de un multímetro con la función AUTO, basta con realizar una medición y el medidor encontrará automáticamente el rango óptimo. El medidor se inicia por defecto en modo AUTO
• SEL - cambia el modo de medición, por ejemplo, de medición de voltaje AC a DC, cambiando de prueba de diodo a prueba de continuidad de circuito o medición de resistencia
• HOLD - mantiene el valor medido actualmente en la pantalla

Información adicional

• Pantalla LCD, resultado máximo visualizado 5999
• retroiluminación de la pantalla
• iluminación del campo de medición de las pinzas
• señal acústica en la prueba de continuidad para resistencias inferiores a 60 Ω
• posibilidad de activar las pruebas de diodo y continuidad por separado
• las pinzas se abren hasta 26 mm y permiten medir un solo cable de un diámetro máximo de hasta 18 mm

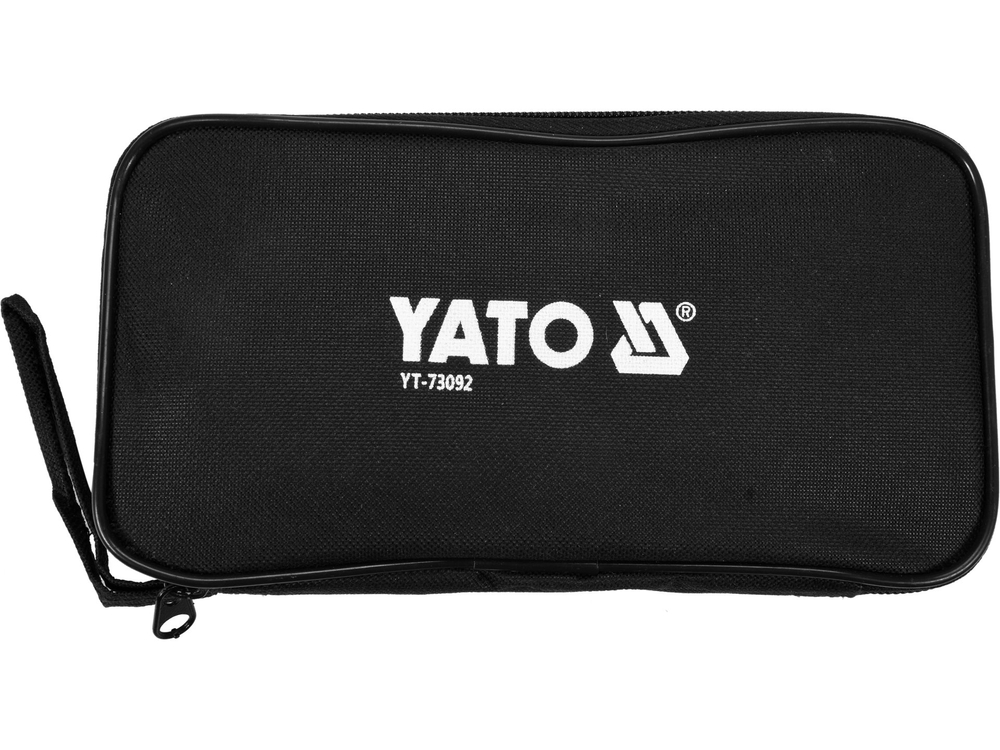

• puntas de prueba y maletín de transporte incluidos
• construcción con protección contra sobrecarga
• apagado automático del medidor tras 15 minutos de inactividad
• indicador de batería baja
• alimentación: dos pilas de 1,5 V (AAA)

Atención

La medición de corriente con pinzas amperimétricas sólo se realiza en un único conductor, un único cable. La fijación de las pinzas en un cable multiconductor sin aislar el conductor único mostrará un resultado incorrecto o un flujo de corriente nulo.
