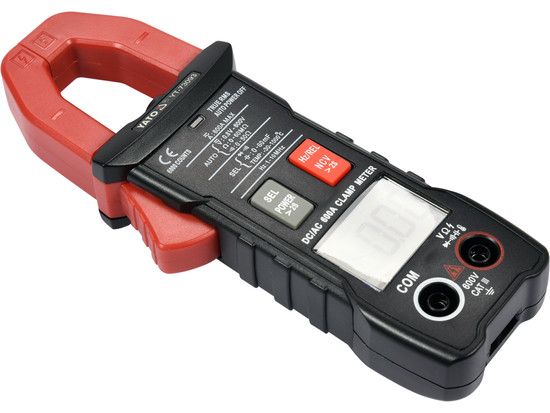

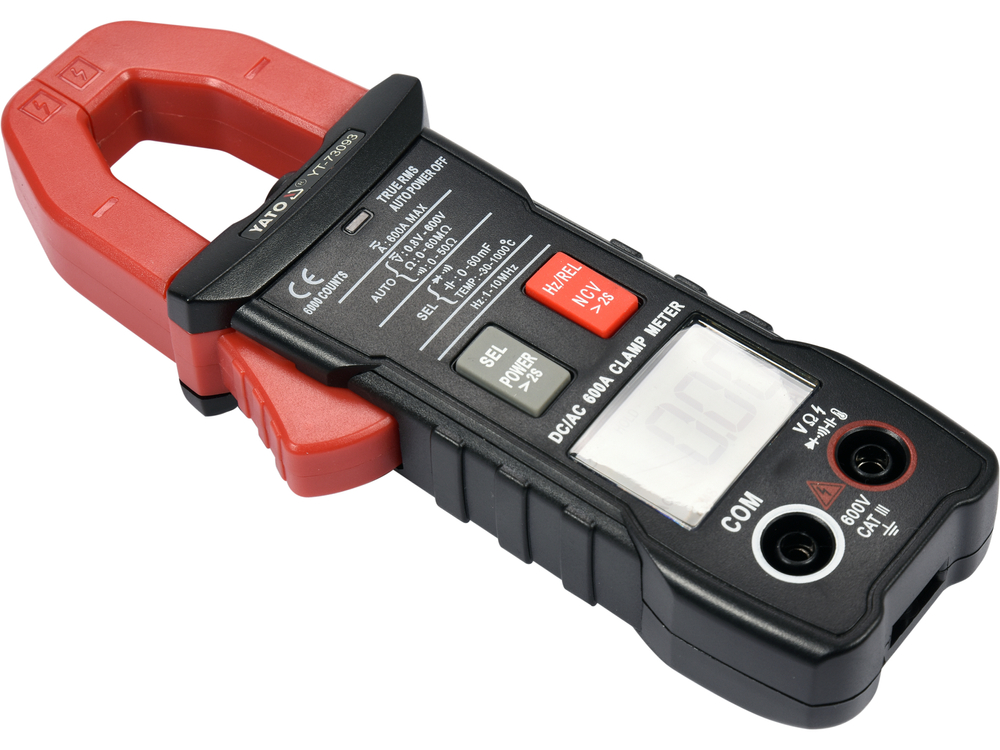

La pinza amperimétrica universal YT-73093 con rango automático para cada medición permite realizar mediciones básicas y avanzadas de magnitudes eléctricas. El medidor ha sido equipado con pinzas de medición que permiten medir corriente continua y alterna en un solo cable utilizando el sensor HALL incorporado. La medición tiene lugar sin desconectar el circuito ni desconectarlo de la fuente de alimentación y permite medir corrientes mucho mayores que con los medidores eléctricos convencionales. Los cables de las sondas de medición tienen aislamiento de silicona, que es flexible y resistente a las altas temperaturas.

Nota: Los medidores capaces de medir corriente continua, incluido el YT-73093, utilizan un sensor Hall que mide el valor de la intensidad del campo magnético. El campo magnético de la Tierra se produce de forma natural, por lo que las lecturas del medidor de intensidad de CC son distintas de cero. Cada vez, antes de medir la intensidad DC, acerque el medidor al cable bajo prueba, póngalo a cero con el botón REL, luego engánchelo en el cable bajo prueba y lea el resultado.

Mediciones básicas:

• Medición de la tensión alterna: C.A. 0-600 V, VERDADERO VALOR EFICAZ
• Medición de tensión CC: C.C. 0-600 V
• medida de corriente alterna: A.C. 0-600 A, VERDADERO VALOR EFICAZ
• Medida de corriente continua: c.c. 0-600 A, verdadero valor eficaz C.C. 0-600 A
• medición de resistencia: 0-60 MΩ
• prueba de diodos:_IF 5 mA,_UR 3 V
• prueba de continuidad del circuito: 0-50 Ω

Medidas adicionales:

• medición de condensadores: 0-60 mF
• medición de frecuencia: 0-10 Mhz
• medición de temperatura: -30 a 1000 °C
• detección de tensión alterna sin contacto: NCV

Precisiones de medición:

Ejemplo de determinación de precisión para medición de corriente alterna. Cálculo para el resultado de medición: 30 A

• La precisión de medición del medidor YT-73093 para este rango es : ±(2,0%+30), resolución 0,01 A
• fórmula de cálculo del error de medición (resultado de medición x 2%) + 30 x resolución
• cálculo: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Resultado real incluido el error de medición para una indicación de 30 A = 30 ± 0,90 A.

• Resultado incluyendo el error de medida para una indicación de medida de tensión alterna: 235 V = 235 ± 4,175 V
• Resultado incluyendo el error de medida para una indicación de medida de tensión CC: 12 V = 12 ± 0,09 V

En el manual de instrucciones encontrará una tabla con la resolución y la precisión para la medición.

Funciones incorporadas:

• TRUE RMS - un medidor con esta función muestra el verdadero valor eficaz de la tensión/tensión alterna. A diferencia de los medidores de promedio, los dispositivos con verdadero valor eficaz muestran el valor correcto no sólo para formas de onda sinusoidales, sino también para formas de onda sinusoidales distorsionadas, por ejemplo, por armónicos superiores, o formas de onda cuadradas o triangulares. Una función imprescindible cuando en un circuito aparecen fuentes de alimentación conmutadas, accionamientos de inversores de motor, instalaciones de calefacción, ventilación y aire acondicionado, etc.
• NCV: detección de tensión alterna sin contacto por método inductivo. El medidor detecta la presencia de tensión en un cable aislado y también puede indicar el cable de fase.
• AUTO - ajuste automático del rango de medición. Cuando se miden valores desconocidos con un medidor con ajuste manual del rango mediante el mando, las mediciones deben realizarse secuencialmente desde el rango más amplio hasta el que proporcione el resultado más preciso; de lo contrario, existe el riesgo de dañar el instrumento. En cambio, en el caso de un multímetro con la función AUTO, basta con realizar una medición y el medidor encontrará automáticamente el rango óptimo. El medidor arranca por defecto en modo AUTO
• DATA HOLD - mantiene en la pantalla el valor medido en ese momento
• PEAK HOLD - retención del valor más alto medido en la pantalla por medio de sondas de medición
• INRUSH current - medición de la corriente de irrupción por medio de sondas de medición. El medidor medirá la corriente dentro de los 100 ms siguientes a la puesta en marcha del dispositivo.

Información adicional:

• Pantalla LCD, resultado máximo visualizado: 6000
• retroiluminación de la pantalla y del campo de medición de las pinzas
• cambio automático de la prueba de diodos a la prueba de continuidad cuando la resistencia del circuito es inferior a 50Ω (no es posible configurar el medidor sólo para la prueba de diodos)
• señal acústica en la prueba de continuidad para resistencias inferiores a 50Ω
• las pinzas se abren hasta 25 mm y permiten medir un solo cable con un diámetro máximo de 25 mm
• sondas de 14,5 cm de longitud
• longitud del cable incluidas las sondas 97 cm
• diámetro del cable incluido el aislamiento 3,5 mm
• el juego incluye un maletín de transporte
• construcción con protección contra sobrecargas
• apagado automático del medidor tras 15 minutos de inactividad
• posibilidad de desactivar el modo de desconexión automática
• indicador de batería baja
• alimentación: dos pilas de 1,5 V (AAA)

Atención

La medición de corriente con pinzas amperimétricas se realiza únicamente en un solo conductor, un solo cable. La fijación de las pinzas en un cable multiconductor sin aislar el conductor único mostrará un resultado incorrecto o un flujo de corriente nulo.
