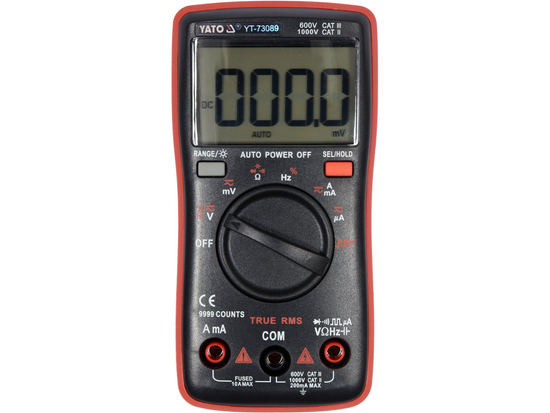

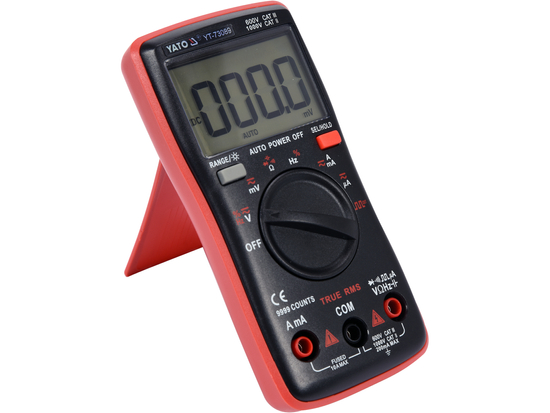

Medidor universal YT-73089 con función TRUE RMS y rango automático para cada medida. Permite realizar mediciones básicas y avanzadas de magnitudes eléctricas. La popular carcasa, las reducidas dimensiones y la gran pantalla retroiluminada combinan una gran movilidad con la comodidad de trabajo. El multímetro debe su rapidez, precisión y repetibilidad de las indicaciones al moderno diseño de la placa de control y a las sondas de medición de alta calidad, cuyo tamaño y precisión apreciarán tanto los aficionados como los técnicos de servicio profesionales. El generador de señales de onda rectangular ayudará, por ejemplo, a diagnosticar auriculares o altavoces, mientras que un ajuste especial de medición de corriente en microamperios permitirá probar varios tipos de sensores, como los sensores de llama de los equipos de calefacción, ventilación y aire acondicionado. Los cables de las sondas de medición tienen un aislamiento de silicona flexible y resistente a las altas temperaturas.

Medidas básicas:

• Medición de tensión alterna: C.A. 0-750 V, VERDADERO VALOR EFICAZ
• Medición de tensión CC: C.C. 0-999,9 V
• medida de corriente alterna: C.A. 0-9.999 A, VERDADERO VALOR EFICAZ
• Medida de corriente continua: C.C. 0-9,999 A
• medida de resistencia: 0-9,999 MΩ
• prueba de diodos:_IF 5 mA,_UR 3 V
• prueba de continuidad del circuito: 0-50 Ω

Medidas adicionales:

• medición de condensadores: 0-9,999 mF
• medición de frecuencia: 0-9,999 Mhz
• medición del factor de llenado: 1-99%
• generador de ondas rectangulares: 15 ajustes de 50 a 5000 Hz

Precisiones de medida:

Ejemplo de determinación de precisión para medición de tensión alterna. Cálculo para el resultado de medición: 235 V

• La precisión de medición del medidor YT-73096 para este rango es : ±(1,0% + 3), resolución 0,1 V
• fórmula de cálculo del error de medición (resultado de medición x 1,0%) + 3 x resolución
• cálculo: (235 x 1,0%) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V

Resultado real incluido el error de medición para una indicación 235 V = 235 ± 2,65 V

• Resultado real incluido el error de medición para una indicación de tensión continua 12 V = 12 ± 0,09 V
• resultado incluyendo el error de medida para la indicación de medida de corriente alterna 8 A = 8 ± 0,15 A

En el manual de instrucciones encontrará una tabla con la resolución y la precisión para la medición.

Funciones incorporadas:

• TRUE RMS - un medidor con esta función muestra el verdadero valor eficaz de la tensión/tensión alterna. A diferencia de los medidores de promedio, los dispositivos con verdadero valor eficaz muestran el valor correcto no sólo para formas de onda sinusoidales, sino también para formas de onda sinusoidales distorsionadas, por ejemplo, por armónicos superiores, o formas de onda cuadradas o triangulares. Una función imprescindible cuando en un circuito aparecen fuentes de alimentación conmutadas, variadores de frecuencia de motores, sistemas HVAC, etc.
• Generador de forma de onda: al ajustar el mando para generar una señal, el medidor generará una onda rectangular de frecuencia comprendida entre 50 y 5000 Hz. La señal puede utilizarse, por ejemplo, para diagnosticar altavoces o para comprobar pistas de baja frecuencia en una radio.
• AUTO - ajuste automático del rango de medición. Cuando se miden valores desconocidos con un medidor con ajuste manual del rango mediante el dial, las mediciones deben realizarse secuencialmente desde el rango más amplio hasta el que ofrece el resultado más preciso; de lo contrario, existe el riesgo de dañar el instrumento. En cambio, en el caso de un multímetro con la función AUTO, basta con realizar una medición y el medidor encontrará automáticamente el rango óptimo. El medidor arranca por defecto en modo AUTO
• RANGE - cambio manual del rango de medición. Una función útil cuando se comprueban muchos de los mismos componentes de un valor conocido, por ejemplo, una serie de resistencias. El ajuste manual del rango acortará considerablemente el tiempo de tales mediciones.
• SEL - cambio del modo de medición, por ejemplo, de medición de tensión alterna a tensión continua.
• DATA HOLD - retiene el valor medido actualmente en la pantalla

Información adicional

• Pantalla LCD, resultado máximo visualizado 9999
• retroiluminación de la pantalla
• señal acústica en la prueba de continuidad del circuito para resistencias inferiores a 50 Ω
• posibilidad de activar las pruebas de diodo y continuidad por separado

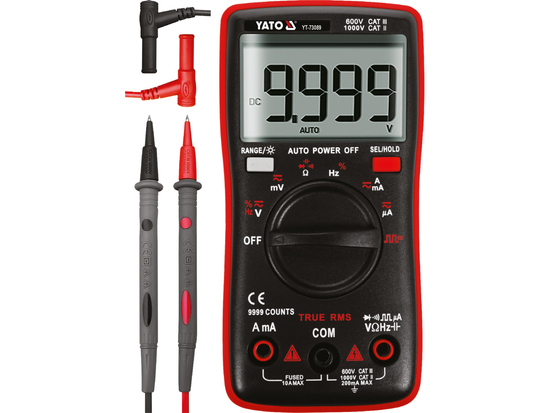

• puntas de prueba incluidas, longitud 14,5 cm
• longitud del cable incluidas las sondas 97 cm
• diámetro del cable incluido el aislamiento 3,5 mm
• construcción con protección contra sobrecarga
• carcasa de plástico ABS
• desconexión automática del medidor tras 15 minutos de inactividad
• posibilidad de desactivar el modo de desconexión automática
• indicador de batería baja
• alimentación: dos pilas de 1,5 V (AAA)
