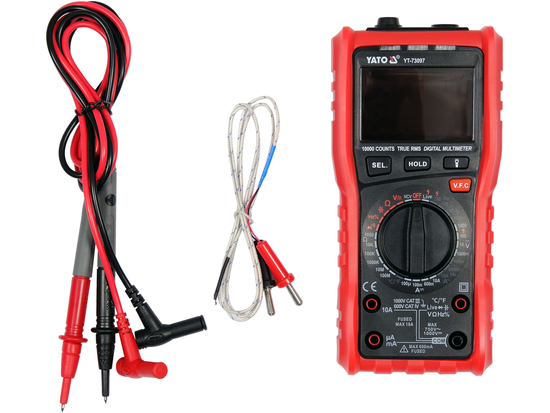

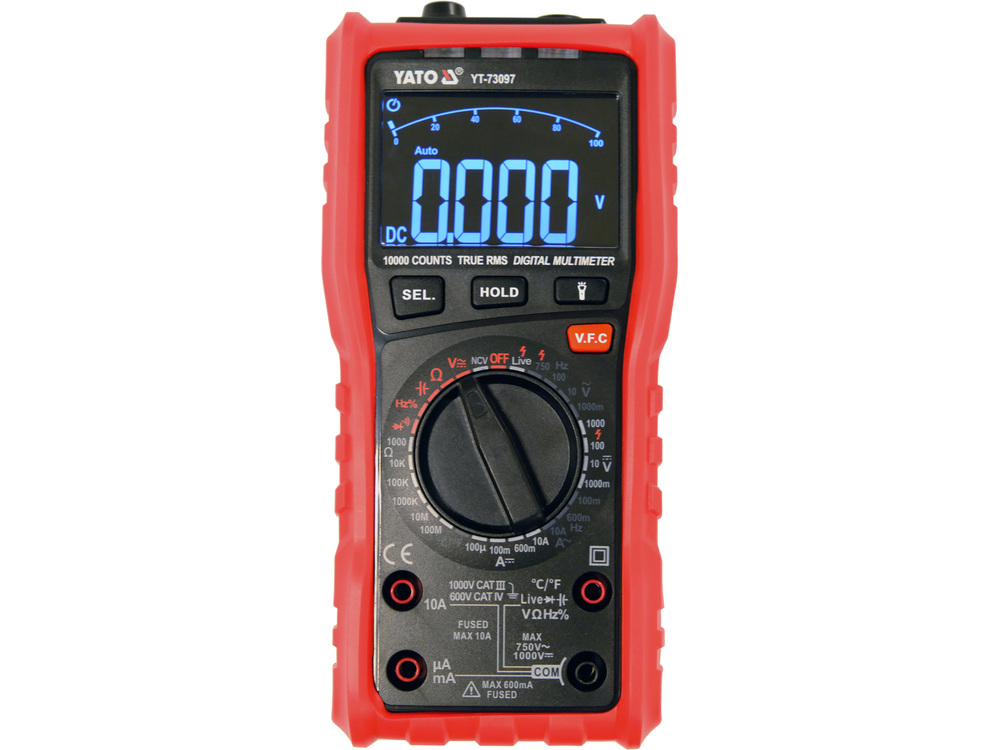

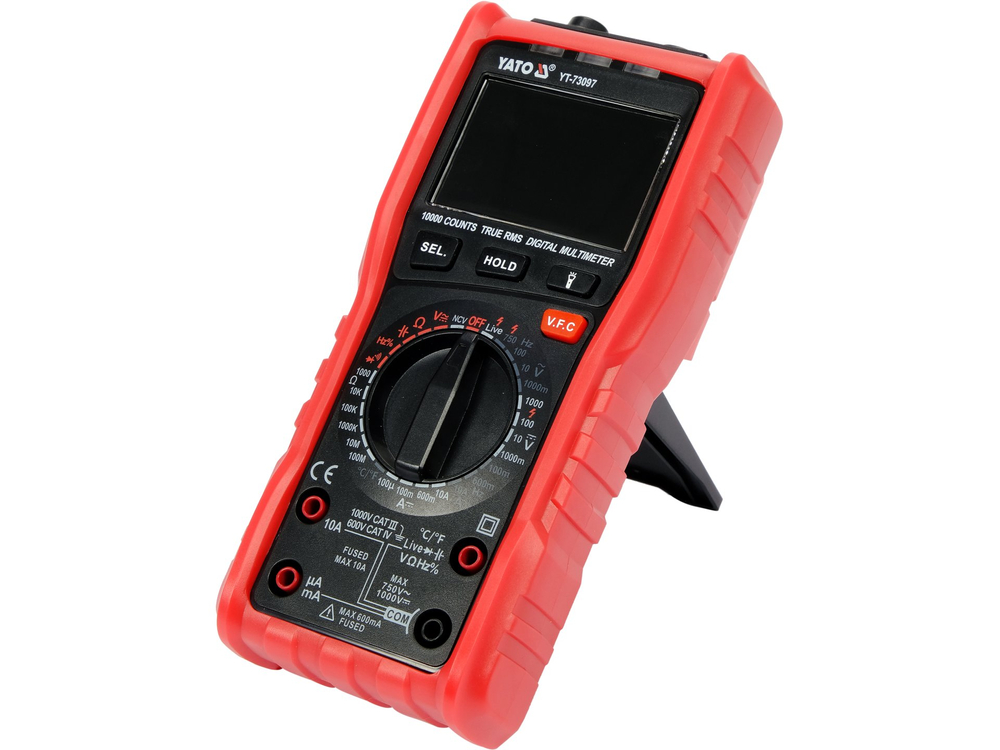

Medidor universal YT-73097 con función TRUE RMS de diseño único con rango de medición automático y manual. Permite realizar mediciones básicas y avanzadas de magnitudes eléctricas. La gran pantalla LCD multifunción permite, en algunos modos de medición, visualizar dos valores a la vez, por ejemplo, la tensión y la frecuencia de la toma de red. La carcasa está equipada con una funda de goma roja con lugares específicos para las sondas de medición, gracias a la cual el medidor no se resbalará fácilmente de las manos y minimizará el riesgo de daños durante una caída. El diseño vanguardista de la placa y el software especial se traducen no sólo en velocidad, precisión y repetibilidad de las lecturas, sino también en un mayor nivel de seguridad, como demuestra la obtención de la certificación CAT IV hasta 600 V.

Mediciones básicas:

• Medición de tensión alterna: A.C. 0-750 V, VERDADERO VALOR EFICAZ + V.F.C.
• Medida de tensión CC: C.C. 0-1000 V
• medida de corriente alterna: A.C. 0-10 A, TRUE RMS
• Medida de corriente continua: c.c: C.C. 0-10 A
• medida de resistencia: 0-99,99 MΩ
• prueba de diodos:_IF 1mA,_UR 3, 2V
• prueba de continuidad del circuito: 0-30 Ω

Medidas adicionales:

• medición de condensadores: 0-99,99 mF
• medición de frecuencia: 0-9,999 Mhz
• medición del factor de llenado: 1-99%
• medición de temperatura: -20 a 1000°C
• detección de tensión alterna sin contacto: NCV

Precisiones de medición:

Ejemplo de determinación de precisión para medición de tensión alterna. Cálculo para el resultado de medición: 235 V

• La precisión de medición del medidor YT-73097 para este rango es : ±(1,0% + 5), resolución 0,1 V
• fórmula de cálculo del error de medición (resultado de medición x 1,0%) + 5 x resolución
• cálculo: (235 x 1,0%) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V

Resultado real incluido el error de medición para una indicación 235 V = 235 ± 2,85 V

• Resultado real incluido el error de medición para una indicación de tensión continua 12 V = 12 ± 0,09 V
• Resultado incluyendo error de medida para indicación de medida de corriente alterna 8 A = 8 ± 0,15 A

En el manual de instrucciones encontrará una tabla con la resolución y la precisión para la medición.

Funciones incorporadas:

• TRUE RMS - un medidor con esta función muestra el verdadero valor eficaz de la tensión/tensión alterna. A diferencia de los medidores de promedio, los dispositivos con verdadero valor eficaz muestran el valor correcto no sólo para formas de onda sinusoidales, sino también para formas de onda sinusoidales distorsionadas, por ejemplo, por armónicos superiores, o formas de onda cuadradas o triangulares. Una función imprescindible cuando en un circuito aparecen fuentes de alimentación conmutadas, accionamientos de inversores de motor, instalaciones de calefacción, ventilación y aire acondicionado, etc.
• NCV: detección de tensión alterna sin contacto por método inductivo. El medidor detecta la presencia de tensión en un conductor aislado mediante el sensor NCV situado en la parte frontal del dispositivo.
• LIVE - prueba de presencia de fase mediante una de las sondas de medición. Permite comprobar en qué orificio de una toma eléctrica hay una fase. Inserte la sonda de medición en el orificio, si se detecta fase la pantalla mostrará LIVE
• V.F.C. - filtro de paso bajo. Esta función se utiliza, por ejemplo, cuando se mide la tensión de salida de un controlador de motor eléctrico que utiliza la variación de frecuencia y tensión para controlar la velocidad del motor (controladores VFD). Cuando la función está activada, el medidor filtra las interferencias de alta frecuencia de, por ejemplo, una señal PWM y deja sólo la baja frecuencia. De este modo, el filtro permite una medición precisa del valor eficaz de la tensión/corriente que fluye hacia el motor.
• AUTO - ajuste automático del rango de medición. Cuando se miden valores desconocidos con un medidor con ajuste manual del rango mediante el dial, las mediciones deben realizarse secuencialmente desde el rango mayor hasta el rango que proporcione el resultado más preciso; de lo contrario, se corre el riesgo de dañar el instrumento. En cambio, en el caso de un multímetro con la función AUTO, basta con realizar una medición y el medidor encontrará automáticamente el rango óptimo. YT-73097 es una construcción única, porque además de los modos con medición automática, ofrece mediciones de magnitudes eléctricas básicas también en rangos ajustados manualmente con el mando, combinando así las ventajas de ambas soluciones. Si conoce el valor de medición aproximado y ajusta el rango adecuado, se beneficiará de la velocidad de indicación
• SEL - cambia el modo de medición, por ejemplo, de medición de tensión alterna a tensión continua
• HOLD - mantiene el valor medido actualmente en la pantalla
• FLIGHT - En la parte frontal del aparato hay un diodo para iluminar la zona de trabajo, que se enciende y apaga con este botón

Información adicional:

• Pantalla LCD, resultado máximo visualizado: 9999
• señal acústica y luminosa en la prueba de continuidad para resistencias inferiores a 30 Ω
• modo automático para pruebas de diodo y continuidad, en este ajuste el medidor detecta por sí mismo si se trata de un diodo o de un circuito de baja resistencia
• posibilidad de activar las pruebas de diodo y continuidad por separado mediante el botón SEL, en el ajuste de prueba de continuidad el zumbador suena inmediatamente

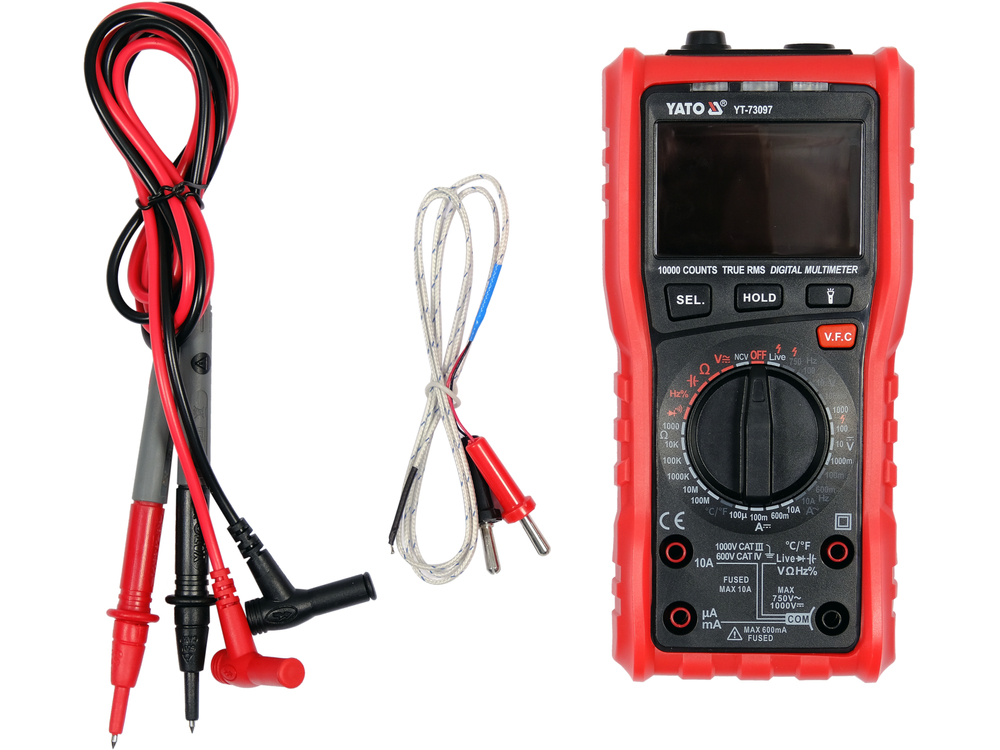

• sondas de medición de 15 cm de longitud incluidas en el juego
• longitud del cable incluidas las sondas 110 cm
• diámetro del cable incluido el aislamiento 3,5 mm
• construcción con sobrecarga y protección tanto para mediciones de corriente como de tensión
• alarma de fusible fundido
• alarma cuando la sonda se inserta en la toma equivocada, por ejemplo, si después de encender el medidor, lo configura para medir tensión e inserta la sonda en la toma de medición de corriente, la pantalla muestra LEAD
• Carcasa ABS
• apagado automático del medidor tras 10 minutos de inactividad
• indicador de batería baja
• alimentación: dos pilas de 1,5 V (AA)
