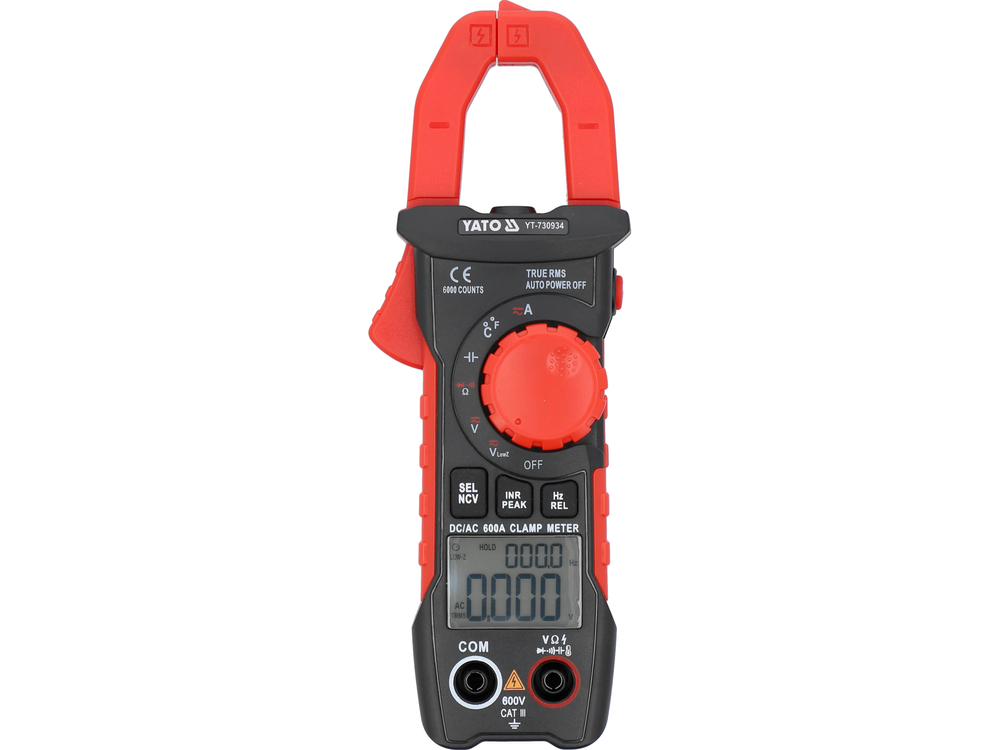

La pinza amperimétrica universal con rango automático para cada medición permite realizar mediciones básicas y avanzadas de magnitudes eléctricas. El medidor está equipado con una pinza de medición que permite medir la corriente continua y alterna en un solo cable utilizando el sensor HALL incorporado. La medición tiene lugar sin desconectar el circuito ni desconectarlo de la fuente de alimentación y permite medir corrientes mucho mayores que con los medidores eléctricos convencionales. Los cables de las sondas de medición tienen aislamiento de silicona, que es flexible y resistente a las altas temperaturas.

Nota: Los medidores capaces de medir corriente continua, incluido el YT-730934, utilizan un sensor Hall que mide el valor de la intensidad del campo magnético. El campo magnético de la Tierra se produce de forma natural, por lo que las lecturas del medidor de intensidad de CC son distintas de cero. Cada vez, antes de medir la intensidad de corriente continua, hay que acercar el medidor al cable bajo prueba, ponerlo a cero mediante el botón REL, luego sujetarlo al cable bajo prueba y leer el resultado.

Mediciones básicas:

• Medición de la tensión alterna: C.A. 0-600 V, TRUE RMS (40-1000Hz)
• Medida de tensión continua: C.C. 0-600 V
• Medida de corriente alterna: C.A. 0-600 A, TRUE RMS (40-1000Hz)
• Medida de corriente continua: C.C. 0-600 A
• medición de resistencia: 0-60 MΩ
• prueba de diodos:_IF 1,5 mA,_UR 3 V
• prueba de continuidad del circuito: 0-50 Ω

Medidas adicionales:

• Medición de tensión de c.a. y c.c. en modo de baja impedancia: 0-600 V
• medición de condensadores: 0-60 mF
• medición de frecuencia: 0-300 kHz
• medición de temperatura: -30 a 1000 °C
• detección de tensión alterna sin contacto: NCV

Precisiones de medición:

Ejemplo de determinación de precisión para medición de corriente alterna. Cálculo para el resultado de medición: 30 A

• La precisión de medición del medidor YT-730934 para este rango es : ±(2,0%+30), resolución 0,01 A
• fórmula de cálculo del error de medición (resultado de medición x 2%) + 30 x resolución
• cálculo: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Resultado real incluido el error de medición para una indicación de 30 A = 30 ± 0,90 A.

• Resultado incluyendo el error de medida para una indicación de medida de tensión alterna 235 V = 235 ± 2,65 V
• Resultado incluyendo el error de medida para una indicación de medida de tensión continua 12 V = 12 ± 0,09 V

En el manual de instrucciones encontrará una tabla con la resolución y la precisión para la medición.

Funciones incorporadas:

• TRUE RMS - un medidor con esta función muestra el verdadero valor eficaz de la tensión/tensión alterna. A diferencia de los medidores de promedio, los dispositivos con verdadero valor eficaz muestran el valor correcto no sólo para formas de onda sinusoidales, sino también para formas de onda sinusoidales distorsionadas, por ejemplo, por armónicos superiores, o formas de onda cuadradas o triangulares. Una función imprescindible cuando en un circuito aparecen fuentes de alimentación conmutadas, variadores de frecuencia de motores, instalaciones de calefacción, ventilación y aire acondicionado, etc.
• _VlowZ - Medición de tensión CA y CC en modo de baja impedancia. El fenómeno comúnmente denominado tensión fantasma puede dificultar el diagnóstico de las redes de alimentación eléctrica en edificios industriales, por ejemplo. Este fenómeno se debe a la tensión que aparece en un cable no conectado en el que se ha inducido tensión desde un cable conectado a la red a través del mismo canal. La función LowZ disminuye la impedancia de las tomas de medición del medidor 10 veces en comparación con el modo de medición estándar, entonces el medidor, mientras muestrea la tensión, consume una corriente ligeramente superior y descarga así la carga acumulada en el cable. El resultado es una medición de tensión sin tensión fantasma.
• NCV: detección de tensión alterna sin contacto mediante el método inductivo. El medidor detecta la presencia de tensión en un cable aislado, también puede indicar el conductor de fase
• AUTO - ajuste automático del rango de medición. Cuando se miden valores desconocidos con un medidor con ajuste manual del rango mediante el mando, las mediciones deben realizarse secuencialmente desde el rango más amplio hasta el rango que proporcione el resultado más preciso; de lo contrario, existe el riesgo de dañar el instrumento. En cambio, en el caso de un multímetro con la función AUTO, basta con realizar una medición y el medidor encontrará automáticamente el rango óptimo. El medidor arranca por defecto en modo AUTO
• DATA HOLD - mantiene en la pantalla el valor medido en ese momento
• PEAK HOLD - retención del valor más alto medido en la pantalla por medio de sondas de medición
• INRUSH current - medición de la corriente de irrupción mediante sondas de medición. El medidor medirá la corriente dentro de los 100 ms siguientes a la puesta en marcha del dispositivo.
• REL - función de valor relativo. Permite poner a cero las lecturas del medidor. Necesario en el modo de medición de corriente continua. El sensor Hall mide el valor del campo electromagnético ambiental y muestra el resultado en la pantalla. Antes de medir la corriente continua, acerque el medidor al cable sometido a prueba, póngalo a cero y, a continuación, coloque las pinzas en el cable sometido a prueba. De este modo se obtendrá un resultado inalterado por los valores de la indicación del campo electromagnético ambiente.

Información adicional:

• Pantalla LCD, resultado máximo visualizado: 6000

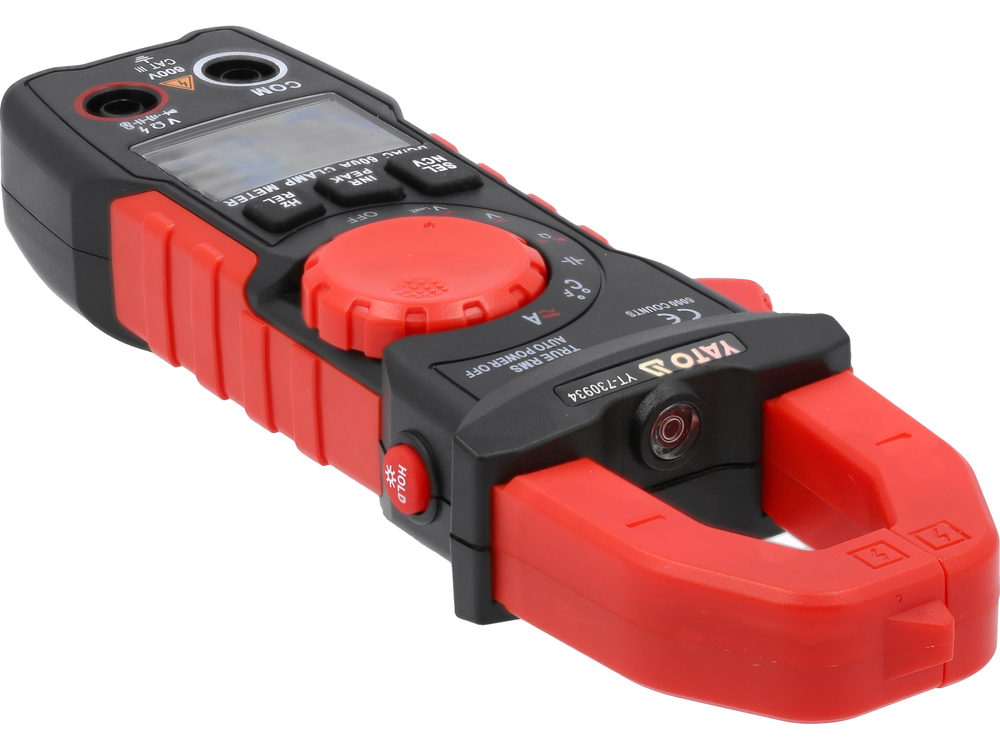

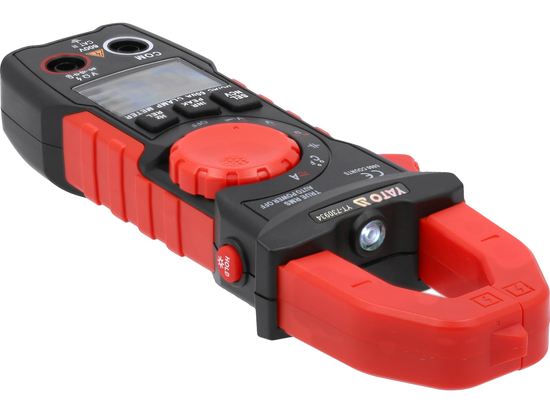

• iluminación de la pantalla y del campo de prueba de las pinzas
• señal acústica en la prueba de continuidad para resistencias inferiores a 50Ω
• posibilidad de activar las pruebas de diodo y continuidad por separado
• las pinzas se abren hasta 25 mm y permiten medir un solo cable con un diámetro máximo de 25 mm

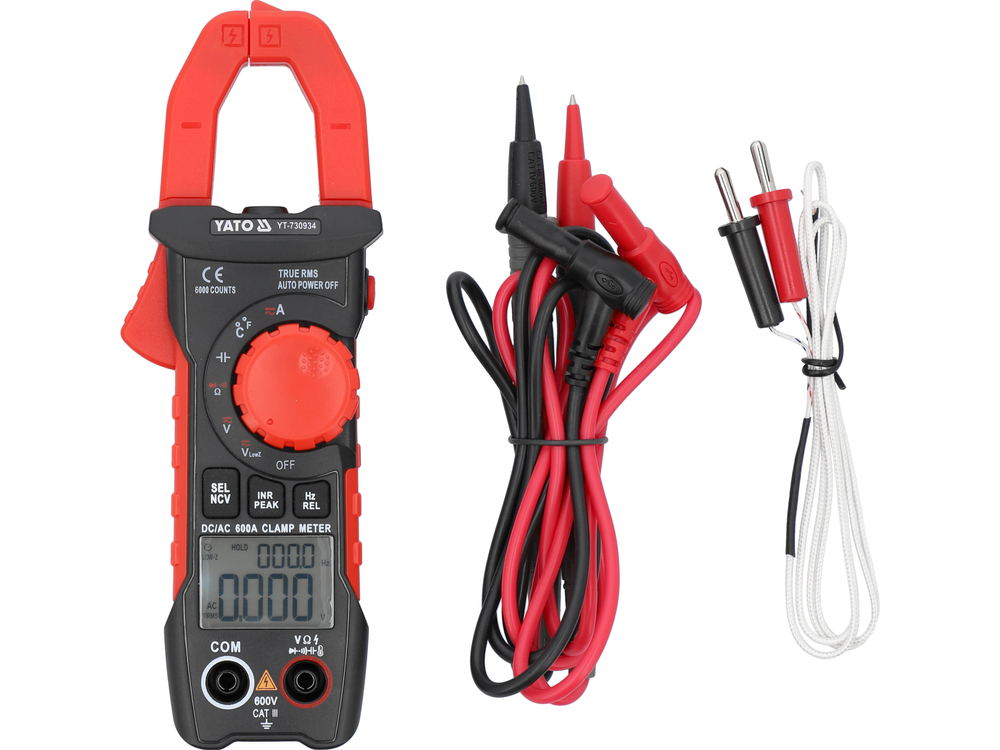

• sondas de 14,5 cm de longitud
• longitud del cable incluidas las sondas 97 cm
• diámetro del cable incluido el aislamiento 3,5 mm

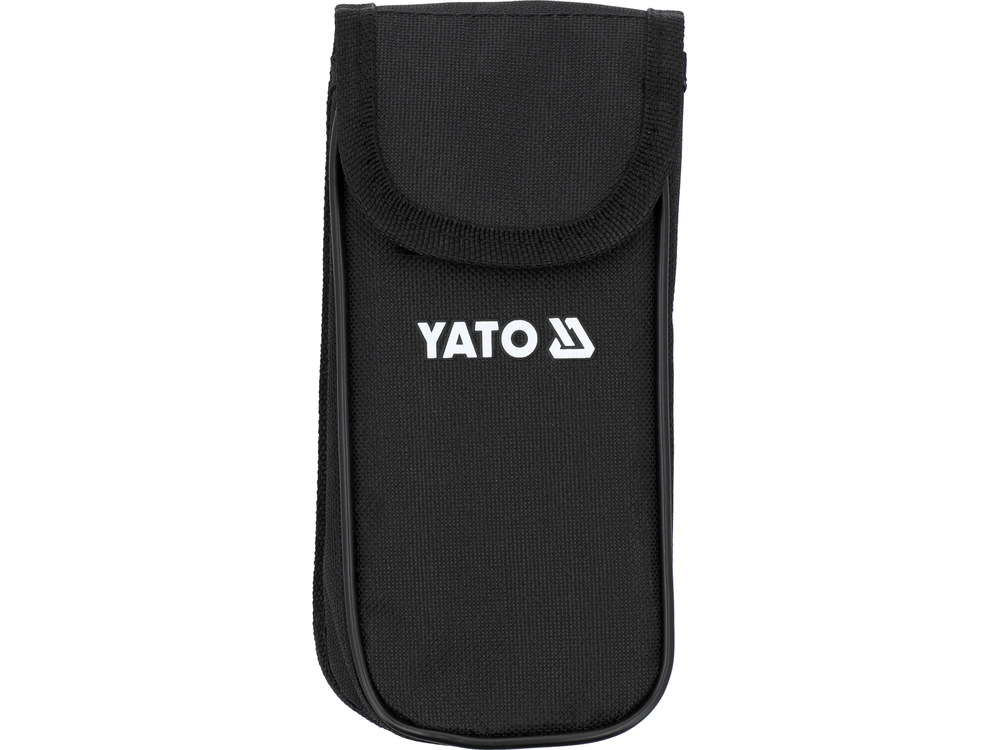

• el juego incluye un maletín de transporte
• construcción con protección contra sobrecargas
• apagado automático del medidor tras 15 minutos de inactividad
• posibilidad de desactivar el modo de desconexión automática
• indicador de batería baja
• alimentación: dos pilas de 1,5 V (AAA)

Atención

La medición de corriente con pinzas amperimétricas se realiza únicamente en un solo conductor, un solo cable. La fijación de las pinzas en un cable multiconductor sin aislar el conductor único mostrará un resultado incorrecto o un flujo de corriente nulo.
