YT-09564

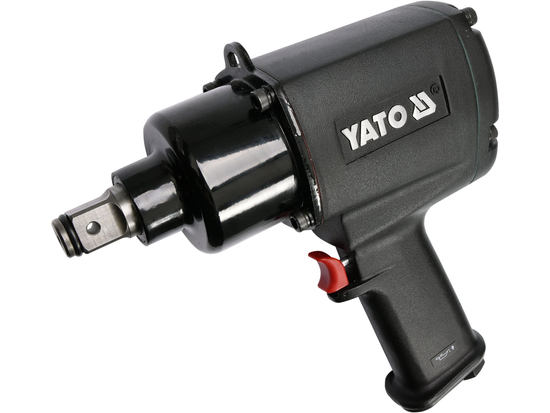

ГАЙКОВЕРТ ПНЕВМАТИЧНИЙ 3/4'' 1300 НМ
- Klucz pneumatyczny 3/4" 1300 Nm marki YATO.
Бренд
Символ
YT-09564
Код вивробника
5906083095641
Серія
Rozmiar uchwytu narzędziowego
3/4" (19.0 mm)
Rodzaj uchwytu narzędziowego
zabierak
Rodzaj mechanizmu udarowego
TWIN HAMMER
Maks. ciśnienie pracy
0.6-0.8 MPa
Zalecane ciśnienie pracy
0.63 MPa
Wymagany przepływ powietrza
660 l/min
Obroty
5000 min⁻¹
Maks. moment obrotowy
1300 Nm
Rozmiar szybkozłącza
3/8" (9.5 mm)
Średnica przyłącza powietrza (PT)
3/8" (9.5 mm)
Średnica wewnętrzna węża doprowadzającego powietrze
3/8" (9.5 mm)
Довжина
230 mm
Materiał obudowy
aluminium
Przełącznik kierunku obrotów
tak
Ciśnienie akustyczne
92.0 ± 3.0 dB(A)
Moc akustyczna
103.0 ± 3.0 dB(A)
Drgania
5.47 ± 1.5 m/s²
Masa
4.7 kg
Zawartość zestawu
klucz pneumatyczny, złącze do węża
Zastosowanie
przemysł, warsztaty mechaniczne, serwisy samochodowe
Опис товару
Професійний пневматичний гайковерт від компанії YATO. Розмір диска 3/4. Максимальна потужність, що досягається при тиску 6 бар, становить 1300 Нм.
Порядок використання
Перед кожним використанням інструменту переконайтеся, що жодна частина пневматичної системи не пошкоджена. При виявленні пошкоджень слід негайно замінити їх новими неушкодженими компонентами системи.Перед кожним використанням пневматичної системи слід просушити вологу, що сконденсувалася всередині інструменту, компресора і шлангів.
Перед початком роботи слід закріпити додаткову рукоятку за допомогою чотирьох гвинтів.
Підключення інструменту до пневматичної системи.
- на малюнку показаний рекомендований спосіб підключення інструменту до пневматичної системи. Показаний спосіб забезпечить найбільш ефективне використання інструменту, а також продовження терміну служби інструменту.
- вставити кілька крапель масла в'язкістю SAE 10 в повітряний впускний патрубок
- міцно і надійно накрутити відповідну насадку на різьбу повітряного впускного патрубка, що дозволяє підключити шланг подачі повітря (II);
- прикріпити відповідну насадку до тримача інструменту. Використовуйте тільки обладнання, придатне для роботи з пневматичними інструментами
- встановіть правильний напрямок обертання (V). Напрямок обертання вказано стрілкою. Відрегулюйте тиск (крутний момент)
- підключіть інструмент до пневматичної системи, використовуючи шланг з внутрішнім діаметром 1/2". Переконайтеся, що міцність шланга становить не менше 1,38 МП. (III)
- запустити інструмент на кілька секунд, переконавшись у відсутності підозрілих звуків або вібрацій, що виходять від нього
Робота з ударними торцевими ключами.
Перед тим, як почати закручувати гвинт або гайку ключем, вручну закрутіть гвинт або гайку (не менше двох обертів). Переконайтеся, що ви правильно вибрали розмір торцевого ключа по відношенню до відгвинчуваного або затягуваного елементу. Неправильно підібраний розмір може привести до пошкодження як ключа, так і гайки або болтів. Діаметр різьби болта, що затягується, не повинен перевищувати 21 мм.
Затягування і підтягування.
- відрегулюйте тиск в пневматичній системі таким чином, щоб воно не перевищувало максимального значення для інструменту
- встановіть правильний напрямок обертання інструменту і правильний крутний момент (V)
- встановіть відповідний торцевий ключ (IV)на тримач інструменту
- затягніть ключ (IV)
- приєднайте ключ до інструменту.br /> - підключити гайковерт до пневматичної системи
- помістити гайковерт з встановленим торцевим наконечником на деталь, що відкручується або закручується
- поступово натискати на спусковий гачок інструменту
Після закінчення роботи розібрати пневматичну систему і законсервувати інструмент.
Комплектація
Гвинтоверт оснащений муфтою, що дозволяє підключати його до пневматичної системи.
Параметри
- Тиск [бар]: 6.3
- Крутний момент [Нм]: 1300
- Оберти min/max: 5000
- Упаковка: Колірне поле
- Розмір муфти швидкості [дюйм]: 3/8"
- Розмір шпинделя [мм]: 3/4"
- Продуктивність [л/хв]: 660
- Розмір [дюйм]: 3/4
