YT-73097
УНIВЕРСАЛЬНИЙ ЦИФРОВИЙ ВИМIРЮВАЧ TRUE RMS
- multimetr
![](https://pim.toya.pl/piktogramy/ELECTRIC/image-thumb__60136__Sklep_pikto/TRUE_RMS.png)
![](https://pim.toya.pl/piktogramy/PICTURE_PARAMETER/image-thumb__60120__Sklep_pikto/LCD_9999.png)
![](https://pim.toya.pl/piktogramy/PICTURE_PARAMETER/image-thumb__83047__Sklep_pikto/BARGRAPH_0-100.png)
![](https://pim.toya.pl/piktogramy/ELECTRIC/image-thumb__66729__Sklep_pikto/0-750V_AC.png)
![](https://pim.toya.pl/piktogramy/ELECTRIC/image-thumb__66730__Sklep_pikto/0-1000V_DC.png)
![](https://pim.toya.pl/piktogramy/ELECTRIC/image-thumb__60016__Sklep_pikto/0-10A_AC.png)
![](https://pim.toya.pl/piktogramy/ELECTRIC/image-thumb__60011__Sklep_pikto/0-10A_DC.png)
![](https://pim.toya.pl/piktogramy/ELECTRIC/image-thumb__83049__Sklep_pikto/0-99%2C99_M_OMEGA.png)
![](https://pim.toya.pl/piktogramy/ELECTRIC/image-thumb__83050__Sklep_pikto/0-99%2C99_mF.png)
![](https://pim.toya.pl/piktogramy/ELECTRIC/image-thumb__80528__Sklep_pikto/0-9%2C999_MHz.png)
![](https://pim.toya.pl/piktogramy/TEMPERATURE/image-thumb__57247__Sklep_pikto/TEMP_-20_%2B1000_C.png)
![](https://pim.toya.pl/piktogramy/ELECTRIC/image-thumb__80530__Sklep_pikto/1-99_FILL_FACTOR.png)
![](https://pim.toya.pl/piktogramy/PICTURES/image-thumb__59957__Sklep_pikto/DIODE.png)
![](https://pim.toya.pl/piktogramy/PICTURES/image-thumb__59947__Sklep_pikto/BUZZER.png)
![](https://pim.toya.pl/piktogramy/ELECTRIC/image-thumb__60138__Sklep_pikto/TEST_INDUCTION.png)
![](https://pim.toya.pl/piktogramy/ELECTRIC/image-thumb__80470__Sklep_pikto/NCV.png)
![](https://pim.toya.pl/piktogramy/ELECTRIC/image-thumb__60139__Sklep_pikto/V_AC_VFC.png)
![](https://pim.toya.pl/piktogramy/WORDS_DESCRIPTION/image-thumb__58838__Sklep_pikto/CONTINUITY_TEST.png)
![](https://pim.toya.pl/piktogramy/WORDS_DESCRIPTION/image-thumb__65957__Sklep_pikto/AUTO_AND_MANUAL_MODE.png)
![](https://pim.toya.pl/piktogramy/ELECTRIC/image-thumb__60091__Sklep_pikto/DATA_HOLD.png)
![](https://pim.toya.pl/piktogramy/PICTURES_DESCRIPTION/image-thumb__60352__Sklep_pikto/FRONT_LIGHT.png)
![](https://pim.toya.pl/piktogramy/WORDS_DESCRIPTION/image-thumb__65155__Sklep_pikto/AUTO_POWER_OFF.png)
![](https://pim.toya.pl/piktogramy/BATTERY/image-thumb__50744__Sklep_pikto/AA_2x.png)

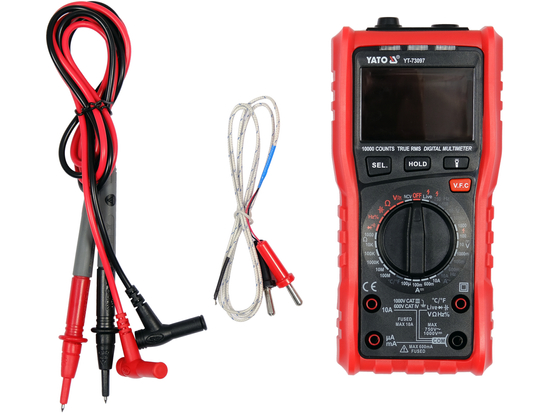

Універсальний вимірювач YT-73097 з функцією TRUE RMS має унікальну конструкцію з автоматичним і ручним діапазонами вимірювання. Він дозволяє проводити базові та розширені вимірювання електричних величин. Великий багатофункціональний РК-дисплей дозволяє в деяких режимах вимірювання відображати два значення одночасно, наприклад, напругу і частоту з розетки. Корпус оснащений червоним гумовим чохлом зі спеціальними місцями для вимірювальних щупів, завдяки якому вимірювач не вислизає з рук і зводить до мінімуму ризик пошкодження при падінні. Сучасна конструкція плати і спеціальне програмне забезпечення - це не тільки швидкість, точність і повторюваність показань, але і підвищений рівень безпеки, про що свідчить сертифікація CAT IV до 600 В.
ОСНОВНІ ВИМІРИ
- А
- Вимірювання напруги змінного струму: A.C. 0-750V, TRUE RMS + V.F.C.
- вимірювання напруги постійного струму: D.C. 0-1000V
- вимірювання струму змінного струму: A.C. 0-10A, TRUE RMS
- вимірювання струму постійного струму: ПОСТІЙНИЙ СТРУМ: ПОСТІЙНИЙ СТРУМ. 0-10A
- вимірювання опору: 0-99.99MΩ
- тест діодів: IF 1 мА, UR 3,2 В
- тест цілісності ланцюга : 0-30 Ом
- вимірювання ємності конденсатора: 0-99,99 мкФ
- вимірювання частоти: 0-9.999Mhz
- вимірювання коефіцієнта заповнення: 1-99%
- вимірювання температури : -20 до 1000°C
- безконтактне визначення напруги змінного струму: NCV
Точність вимірювання
Приклад визначення точності вимірювання напруги змінного струму. Розрахунок для результату вимірювання: 235В
- Точність вимірювання лічильника YT-73097 для цього діапазону становить : ±(1,0% + 5), роздільна здатність 0,1 В
- Формула розрахунку похибки вимірювання: (результат вимірювання х 1,0%) + 5 х роздільна здатність
- розрахунки: (235 х 1,0%) + 5 х 0,1 = 2,35 + 0,5 = 2,85 В
Фактичний результат з урахуванням похибки вимірювання для дисплея 235 В = 235 ± 2,85 В
- Результат з урахуванням похибки вимірювання для індикації вимірювання напруги постійного струму: 12 В = 12 ± 0,09 В
- Результат з урахуванням похибки вимірювання для індикації вимірювання змінного струму: 8A = 8 ± 0.15A
Таблицю з роздільною здатністю та точністю для даного вимірювання можна знайти в посібнику користувача.
ВБУДОВАНІ ОСОБЛИВОСТІ
- TRUE RMS - вимірювач з цією функцією обчислює реальне середньоквадратичне значення змінної напруги і струму як для синусоїдальної, так і для несинусоїдальної форми сигналуПрилад спочатку вимірює реальне значення синусоїди в декількох часових інтервалах → потім результати вимірювань зводяться в квадрат → підсумовуються → обчислюється середнє значення → і, нарешті, середній результат зводиться в квадрат. Результатом вимірювання є реальне середньоквадратичне значення змінної напруги/струму навіть для спотвореної синусоїди або прямокутної форми сигналу
- NCV - безконтактне виявлення змінної напруги індуктивним методом. Вимірювач визначає наявність напруги в ізольованому кабелі за допомогою датчика NCV на передній панелі приладу
- LIVE - перевірка наявності фази за допомогою одного з вимірювальних щупів. Дозволяє перевірити, в якому отворі електричної розетки є фаза. Вставте вимірювальний щуп в отвір, якщо фаза виявлена, на дисплеї з'явиться напис LIVE
- ФНЧ. - фільтр низьких частот. Ця функція має своє застосування, наприклад, при вимірюванні вихідної напруги контролера електродвигуна, який використовує зміну частоти і напруги для керування швидкістю двигуна (контролери VFD). Коли функція активована, вимірювач відфільтровує високочастотні перешкоди, наприклад, від ШІМ-сигналу, і залишає тільки низькі частоти. Таким чином, фільтр дозволяє точно вимірювати середньоквадратичне значення напруги/струму, що надходить в двигун
- AUTO - автоматичне налаштування діапазону вимірювання. При вимірюванні невідомих величин за допомогою вимірювача з ручним регулюванням діапазону за допомогою циферблата, вимірювання слід проводити послідовно від найбільшого діапазону до діапазону, що дає найточніший результат - інакше ви ризикуєте пошкодити прилад. З іншого боку, у випадку з мультиметром з функцією AUTO, достатньо зробити одне вимірювання, і прилад автоматично знайде оптимальний діапазон. YT-73097 є унікальною конструкцією, оскільки крім режимів з автоматичним вимірюванням, він пропонує вимірювання основних електричних величин також на діапазонах, встановлених вручну за допомогою ручки, поєднуючи таким чином переваги обох рішень. Це поєднує в собі переваги обох рішеньвід вимірювання змінної до постійної напруги
- HOLD - утримання поточного виміряного значення на дисплеї
- LATCH - на передній панелі приладу розташований діод для освітлення робочого місця, який вмикається і вимикається за допомогою цієї кнопки
Додаткова інформація
- Дисплей
- ЖК-дисплей, максимальний результат, що відображається: 9999
- звуковий та світловий сигнал при тестуванні безперервності ланцюга на опір нижче 30 Ом
- автоматичний режим для тестування діодів та ланцюгів, в цьому режимі вимірювач самостійно визначає, чи має він справу з діодом, чи з низькоомним ланцюгом
- можливість окремого включення тестів діодів і ланцюга за допомогою кнопки SEL, при установці на тест ланцюга відразу ж прозвучить зумер
- в комплекті вимірювальні щупи довжиною 15 см
- довжина кабелю разом з щупами: 110 см
- діаметр кабелю з урахуванням ізоляції: 3,5 мм
- конструкція з захистом від перевантаження і захистом для вимірювання як струму, так і напруги
- сигналізація перегорання запобіжника
- сигналізація, коли вимірювальний щуп вставлений не в ту розетку, напр. якщо після увімкнення лічильника встановити його на вимірювання напруги і вставити вимірювальний щуп у гніздо для вимірювання струму, то на дисплеї з'явиться індикація LEAD
- сигналізація, якщо щуп вставлено в неправильне гніздо
- сигналізація, якщо щуп вставлено в гніздо для вимірювання струму ABS корпус
- автоматичне вимкнення вимірювача після 10 хвилин бездіяльності
- індикатор низького заряду батареї
- блок живлення: дві батарейки 1.5В (АА)
