Опис товару

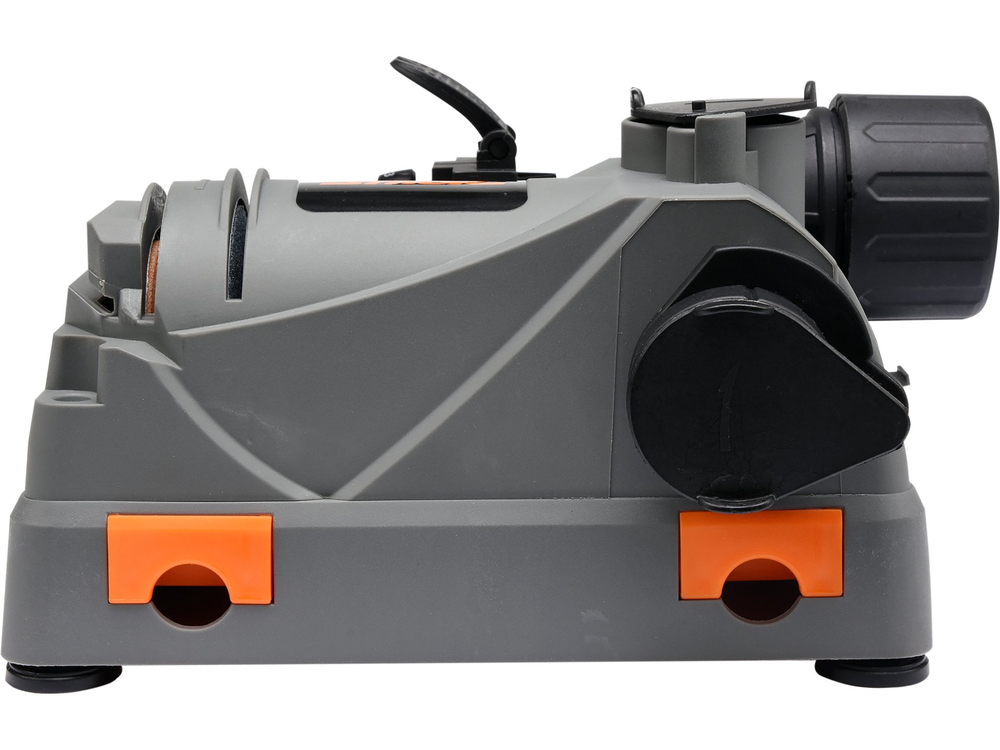

Багатофункціональна точилка потужністю 150 Вт для заточування сталевих свердел 3 мм -13 мм, ножів, сокирних ножиць і тесаків.

ТЕХНІЧНІ ДАНІ:
Напруга мережі - 230 В
Частота мережі - 50 Гц
Номінальна потужність - 150 Вт
Номінальні оберти - 5500 хв-1
. Діаметр свердла - 3 мм -13 мм
Кут нахилу наконечника свердла - 118 градусів
Клас ізоляції - II
Ступінь захисту - IP20
Рівень шуму:
- звуковий тиск LpA ± KpA - 81,56 ± 3 дБ (А)
- звукова потужність LwA ± КвА - 94,56 ± 3 дБ (А)
- маса - 1,62 кг

Призначення/застосування

.- заточування свердел, призначених для свердління в металі, або універсальних свердел
- заточування ножів
- заточування ножиць
- заточування сокир і колунів
за умови, що всі вищезазначені вироби виготовлені зі сталі. вироби виготовлені зі сталі.

Спосіб застосування

Перед початком роботи розташуйте точилку на рівній, плоскій і твердій поверхні. Переконайтеся, що всі лапи інструменту спираються на землю. Використовуйте точилку тільки в сухих приміщеннях, без можливості доступу сторонніх осіб, особливо дітей.

ПОРЯДОК ВИКОРИСТАННЯ, КЛЮЧІ ТА НОЖІ
- Заточуйте сокири, ножі та ножиці в захисних рукавичках, щоб уникнути порізів.
- Вибирайте проріз, призначений для заточування конкретного типу леза.
- Увімкніть точило і дочекайтеся досягнення номінальних обертів.
- Вставте лезо у відповідний паз і потім потягніть в напрямку, протилежному напрямку обертання точильного диска, зазначеному на корпусі точила (II).
- Лезо слід притискати до шліфувальної шкурки з невеликим зусиллям при витягуванні. Повторіть процес кілька разів.
- Потім вимкніть точилку вимикачем і витягніть вилку з розетки.

Увага! При заточуванні завжди тягніть лезо в напрямку, протилежному напрямку обертання точильного каменю.
Не тягніть лезо в напрямку обертання точильної колодки.

ЗАГОСТРЕННЯ СВЕРДЛА
Перед початком заточування свердла, його необхідно правильно затиснути в патроні. Для цього необхідно натиснути на фіксатор щелеп, що призведе до роз'єднання щелеп (III). За допомогою ручки патрона встановіть діаметр трохи більший, ніж діаметр свердла, що заточується, щоб свердло могло вільно рухатися в патроні. Вставте патрон в гніздо для позиціонування свердла (IV). Зверніть увагу, що свердлильний патрон має виступи, які необхідно вставити в пази гнізда (V). Підніміть щелепну засувку, яка буде захоплювати свердло, поверніть свердло так, щоб воно було захоплено в найвужчому місці (VI).
За допомогою ручки регулювання визначте кількість матеріалу, який потрібно зібрати при заточуванні. Обертання ручки в напрямку стрілки збільшує кількість зібраного матеріалу (VII). При простому заточуванні свердла необхідно встановити мінімальний рівень зібраного матеріалу. У разі більшого пошкодження свердла встановіть більш високий рівень зібраного матеріалу.
Притисніть свердло до торця позиціонуючої оправки (VIII) і, затягнувши ручку рукоятки за годинниковою стрілкою, зафіксуйте свердло в патроні (IX). Натисніть на фіксатор губок і розкрийте губки, після чого висуньте патрон разом з прикріпленим свердлом з позиціонуючого гнізда.
Підключіть точило до електромережі, включіть точило і дочекайтеся досягнення номінальної частоти обертання. Поверніть кришку сидіння для заточування свердла, зсунувши її в напрямку стрілки. Вставте патрон за встановленим свердлом в гніздо, переконавшись, що виступи патрона увійшли в пази гнізда (X). Коли почуєте звук шліфування, рухайте свердло вперед-назад протягом 5 - 10 секунд, з невеликим зусиллям притискаючи його до шліфувальної шкурки. Потім висуньте патрон з гнізда, поверніть його на 180 градусів і повторіть операцію для іншого краю свердла. Завжди заточуйте обидві кромки свердла.
Увага! Кожна кромка повинна бути заточена однакову кількість часу і притиснута з однаковою силою. Це дозволить запобігти нерівномірному заточенню свердла.

При заточуванні свердел діаметром 10 мм і вище все одно необхідно проводити процес шліфування на поверхні прикладання свердла. Для цього після заточування, як описано вище, патрон зі свердлом ще потрібно вставити в шліфувальне гніздо поверхні застосування свердла і злегка притиснути на кілька секунд (XI). Потім висуньте патрон з гнізда, поверніть його на 180 градусів і повторіть операцію для іншої поверхні застосування свердла.
Увага! Кожну поверхню слід шліфувати однаковий час і притискати з однаковою силою. Це дозволить запобігти нерівномірному заточенню свердла.

Після заточування свердла слід оцінити результати роботи. Якщо кінчик свердла після заточування стає синім або відрізняється від природного кольору сталі, це свідчить про перегрів поверхні і при заточуванні слід зменшити тиск свердла на шліфувальну колодку.
Якщо після заточування кромки леза свердла не мають однакової довжини, слід вирівняти час заточування і тиск на кожну сторону свердла.

УТИЛІЗАЦІЯ КОНТЕЙНЕРІВ ДЛЯ ПИЛУ
Точилка оснащена двома контейнерами для збору пилу, що утворюється під час роботи. Вони повинні спорожнятися кожного разу після завершення роботи. Для цього їх необхідно вийняти з корпусу точила, почистити і потім зафіксувати в корпусі точила.

Параметри

• Мощность [Вт]: 150
• Швидкість обертання [1/хв]: 5500
