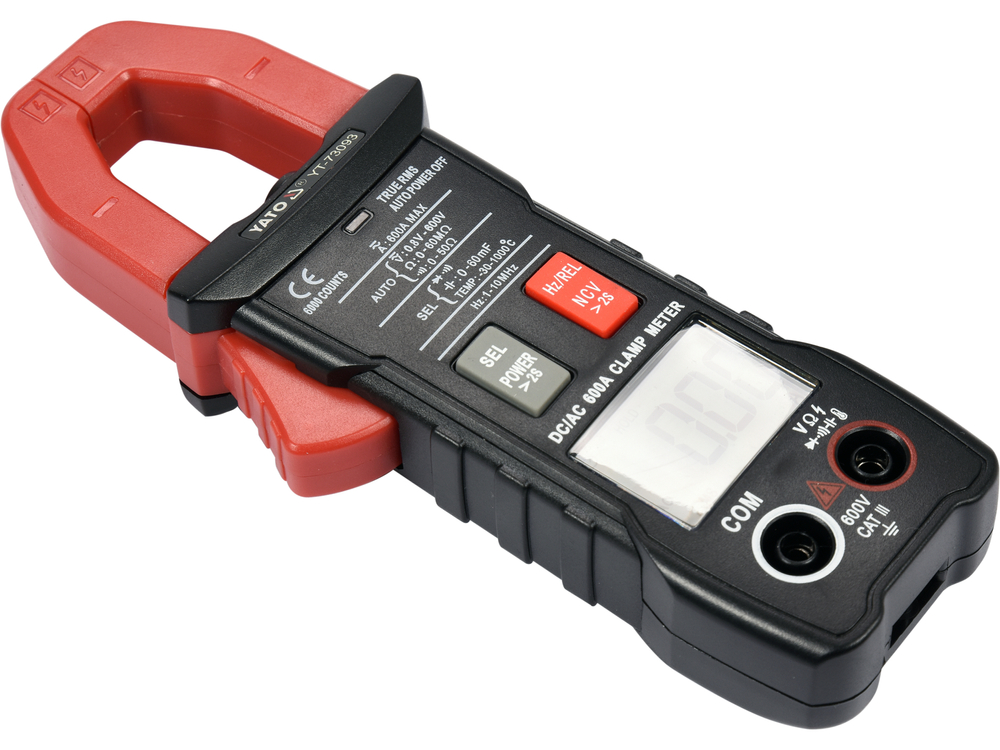

Універсальний струмовимірювальний прилад YT-73093 з автоматичним діапазоном для кожного вимірювання дозволяє проводити базові та розширені вимірювання електричних величин. Вимірювач оснащений вимірювальними кліщами, які дозволяють вимірювати як постійний, так і змінний струм в одному дроті за допомогою вбудованого датчика HALL. Вимірювання відбувається без роз'єднання ланцюга або відключення від джерела живлення і дозволяє вимірювати набагато більший струм, ніж за допомогою звичайних електричних лічильників. Провідники датчика мають силіконову ізоляцію, яка є гнучкою і стійкою до високих температур.

ОСНОВНІ ВИМІРЮВАННЯ

• Вимірювання напруги змінного струму: A.C. 0-600V, TRUE RMS
• вимірювання напруги постійного струму: D.C. 0-600V
• вимірювання струму змінного струму: A.C. 0-600A, TRUE RMS
• вимірювання струму постійного струму: постійний струм: 0-600А
• вимірювання опору: 0-60 МОм
• тест діодів: I_F 5mA, U_R 3V
• circuit continuity test: 0-50Ω

Додаткові вимірювання

• вимірювання ємності конденсатора: 0-60 мкФ
• вимірювання частоти: 0-10 МГц
• вимірювання температури : -від -30 до 1000°C
• безконтактне визначення напруги змінного струму: NCV

Точність вимірювання

Приклад визначення точності вимірювання змінного струму. Розрахунок для результату вимірювання: 30А

• Точність вимірювання лічильника YT-73093 для цього діапазону становить : ±(2,0%+30), роздільна здатність 0,01А
• Формула розрахунку похибки вимірювання: (результат вимірювання х 2%) + 30 х роздільна здатність
• розрахунки: (30 х 2%) + 30 х 0,01 = 0,6 + 0,3 = 0,90А

Реальний результат з урахуванням похибки вимірювання для індикації 30А = 30 ± 0.90A.

• Результат з урахуванням похибки вимірювання для індикації вимірювання напруги змінного струму: 235 В = 235 ± 4,175 В
• Результат з урахуванням похибки вимірювання для індикації напруги постійного струму: 12 В = 12 ± 0,09 В

Таблицю з роздільною здатністю та точністю для даного вимірювання можна знайти в посібнику користувача.

ВБУДОВАНІ ОСОБЛИВОСТІ

• TRUE RMS - вимірювач з цією функцією обчислює реальне середньоквадратичне значення змінної напруги і струму як для синусоїдальної, так і для несинусоїдальної форми сигналу. Прилад спочатку вимірює реальне значення синусоїди в декількох часових інтервалах → потім результати вимірювань зводяться в квадрат → підсумовуються → обчислюється середнє значення → і, нарешті, середній результат пропорційно розподіляється. Результатом вимірювання є реальне середньоквадратичне значення змінної напруги/струму навіть для спотвореної синусоїди або прямокутної форми сигналу
• NCV - безконтактне виявлення змінної напруги індуктивним методом. Вимірювач виявляє наявність напруги в ізольованому провіднику, а також може вказувати на фазний провідник
• AUTO - автоматичне налаштування діапазону вимірювання. При вимірюванні невідомих величин за допомогою вимірювача з ручним регулюванням діапазону за допомогою ручки, вимірювання слід проводити послідовно від найбільшого діапазону до діапазону, що дає найбільш точний результат - в іншому випадку ви ризикуєте пошкодити прилад. З іншого боку, у випадку мультиметра з функцією AUTO, достатньо зробити одне вимірювання, і прилад автоматично знайде оптимальний діапазон. За замовчуванням вимірювач запускається в режимі AUTO
• DATA HOLD - утримання поточного виміряного значення на дисплеї
• PEAK HOLD - утримання найбільшого виміряного значення на дисплеї за допомогою вимірювальних щупів
• INRUSH current - вимірювання пускового струму за допомогою вимірювальних затискачів. Вимірювач вимірює струм протягом 100 мс після запуску пристрою

Додаткова інформація

• ЖК-дисплей,  максимальний результат, що відображається: 6000
• підсвічування екрану і вимірювального поля кліщів
• автоматичне перемикання тесту діодів на тест безперервності при зниженні опору ланцюга нижче 50 Ом (неможливо налаштувати вимірювач тільки на тест діодів)
• звуковий сигнал.
• звуковий сигнал при перевірці цілісності ланцюга на опір нижче 50 Ом
• трубки відкриваються до 25 мм і дозволяють вимірювати один провід з максимальним діаметром до 25 мм
• вимірювальні щупи довжиною 14,5 см
• довжина кабелю разом з щупами: 97 см
• діаметр кабелю з урахуванням ізоляції: 3,5 мм
• кейс для перенесення в комплекті
• конструкція із захистом від перевантажень
• автоматичне вимкнення лічильника через 15 хвилин бездіяльності
• лічильник автоматично вимикається через 15 хвилин бездіяльності
.
• можливість відключення режиму автоматичного вимкнення
• індикатор низького заряду батареї
• живлення: дві батарейки 1.5V(AAA)

Примітка

Вимірювання струму струмовимірювальними кліщами виконується тільки на одному провіднику, одному дроті. Затискання кліщів на багатопровідному кабелі без ізоляції одного провідника покаже неправильний результат або нульовий струм.
