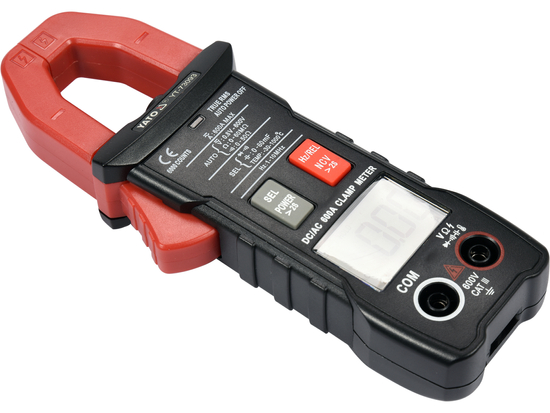

Універсальний кліщовий вимірювач YT-73093 з автоматичним діапазоном для кожного виміру дозволяє виконувати як базові, так і складні виміри електричних величин. Вимірювач оснащений кліщами для вимірювання, які дозволяють вимірювати струм постійний і змінний в одному проводі за допомогою вбудованого датчика HALL. Вимір відбувається без необхідності роз'єднання або відключення кола від джерела живлення і дозволяє виміряти набагато вищий струм, ніж у звичайних електричних вимірювачів. Проводи вимірювальних зондів мають силіконову, еластичну та стійку до високих температур ізоляцію.

Основні виміри:

• вимір напруги змінної: A.C. 0-600 V, TRUE RMS
• вимір напруги постійної: D.C. 0-600 V
• вимір струму змінного струму: A.C. 0-600 A, TRUE RMS
• вимір струму постійного струму: D.C. 0-600 A
• вимір опору: 0-60 MΩ
• тест діода: I_F 5 mA, U_R 3 V
• тест наявності замкненого кола: 0-50 Ω

Додаткові виміри:

• вимір ємності конденсатора: 0-60 мФ
• вимір частоти: 0-10 МГц
• вимір температури: -30 до 1000 °C
• безконтактне виявлення напруги змінного струму: NCV

Точність виміру:

Приклад визначення точності для виміру струму змінного струму AC. Розрахунки для результату виміру: 30 A

• точність вимірювача YT-73093 для цього діапазону: ±(2.0%+30), роздільність 0.01 A
• розрахунки помилки виміру формула: (результат виміру x 2%) + 30 x роздільність
• розрахунки: (30 x 2%) + 30 x 0.01 = 0,6 + 0,3 = 0,90 A

Фактичний результат з урахуванням похибки виміру для показання 30 A = 30 ± 0,90 A.

• результат з урахуванням похибки виміру для показання виміру напруги змінного струму: 235 V = 235 ± 4,175 V
• результат з урахуванням похибки виміру для показання виміру напруги постійного струму: 12 V = 12 ± 0,09 V

Таблиця з роздільністю та точністю для даного виміру знаходиться в інструкції з експлуатації.

Вбудовані функції:

• TRUE RMS - вимірювач з цією функцією відображає справжнє значення ефективного струму/напруги змінного струму. У відмінність від вимірювачів середнього значення, пристрої з true rms показують правильне значення не лише для синусоїдального сигналу, але також для спотворених синусоїдальних сигналів, наприклад, з вищими гармоніками або квадратними чи трикутними сигналами. Функція обов'язкова там, де в колі з'являються імпульсні джерела живлення, приводи інверторів двигунів, системи HVAC тощо.
• NCV - безконтактне виявлення напруги змінного струму методом індукції. Вимірювач виявляє присутність напруги в ізольованому проводі, також може показати фазовий провід
• AUTO - автоматичне відповідання діапазону виміру. У випадку виміру невідомих значень за допомогою вимірювача з ручною зміною діапазону за допомогою ручки, вимірювання слід виконувати послідовно від найбільшого діапазону до діапазону, який дає найточніший результат - в іншому випадку ми ризикуємо пошкодженням пристрою. У випадку ж мультиметра з функцією AUTO достатньо виконати один вимір, а вимірювач автоматично знайде оптимальний діапазон. Вимірювач за умовчанням запускається в режимі AUTO
• DATA HOLD - збереження на дисплеї поточного вимірюваного значення
• PEAK HOLD - збереження на дисплеї найвищого вимірюваного значення за допомогою зонд вимірювання
• INRUSH current - вимір струму запуску за допомогою кліщових вимірювачів. Вимірювач виконає вимір струму протягом 100 мс від запуску пристрою

Додаткова інформація:

• дисплей LCD, максимальний відображуваний результат: 6000
• підсвічування екрану та поля вимірювання кліщів
• автоматичне перемикання тесту діода на тесту замкненості при опорі кола нижче 50Ω (неможливість встановлення вимірювача тільки на тест діода)
• звуковий сигнал в тесті замкненості кола для опору нижче 50Ω
• кліщі розкриваються до 25 мм і дозволяють вимірювати одиночний провід з максимальним діаметром до 25 мм
• зонди вимірювання довжиною 14,5 см
• довжина проводу разом з зондами: 97 см
• діаметр проводу разом з ізоляцією: 3,5 мм
• до комплекту додається чохол
• конструкція з захистом від перевантаження
• автоматичне вимкнення вимірювача через 15 хвилин бездіяльності
• можливість вимкнення режиму автоматичного вимкнення пристрою
• індикатор низького рівня батареї
• живлення: дві батареї 1,5 В (AAA)

Візуальний опис:

Увага!

Вимір струму за допомогою кліщових вимірювачів виконується лише на одній жилі, одному проводі. Закріплення кліщів на багатожильному кабелі без виділення одиночної жилки покаже неправильний результат або нульовий протік струму.
