Кабельний локатор YT-73137 - це пристрій для огляду та пошуку проводки. Використовується для прокладки кабелю в стіні, виявлення мережевого кабелю в серверній кімнаті, пошуку обриву в електричній системі автомобіля, перевірки послідовності з'єднань в кабелі RJ-45, а також для перевірки стану телефонної лінії.

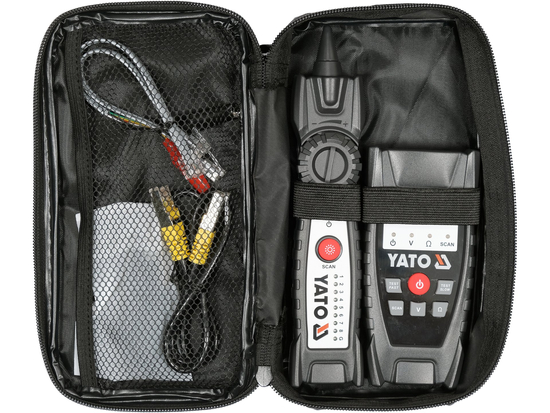

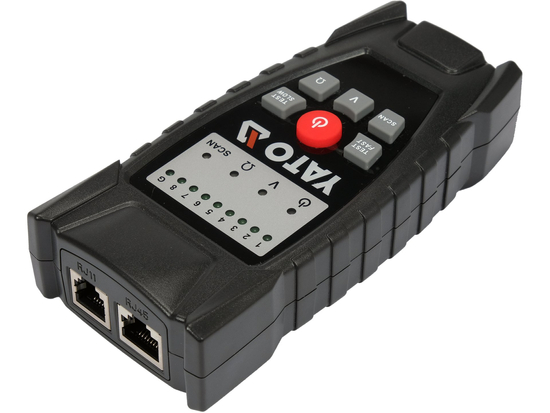

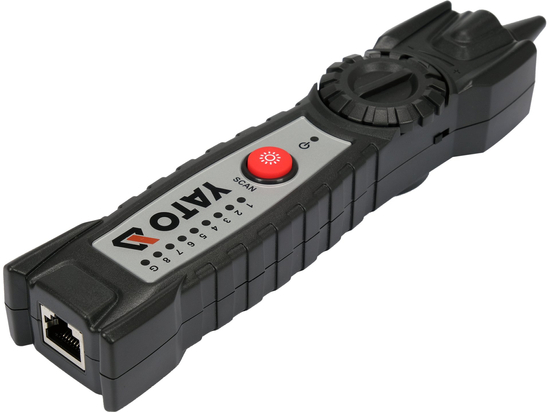

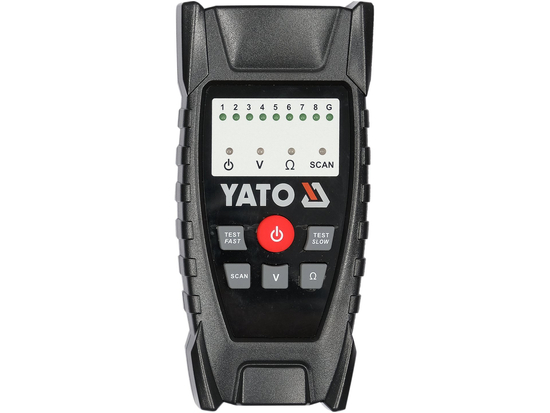

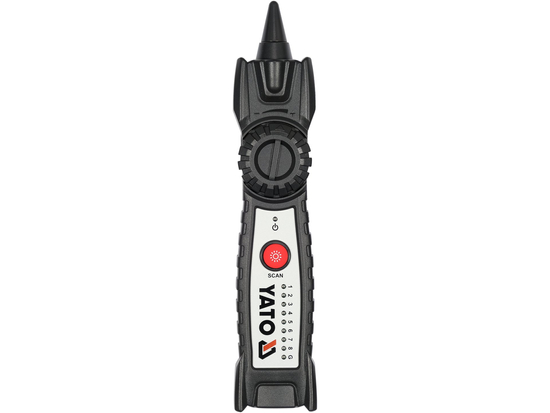

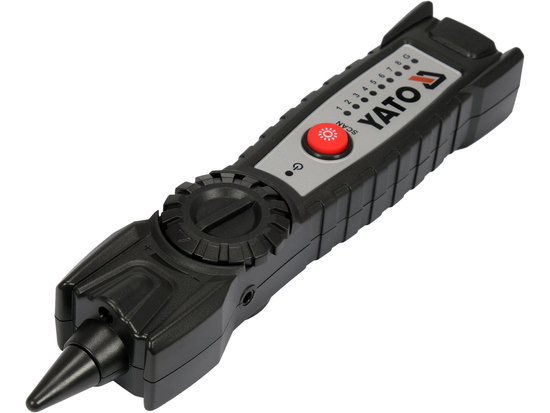

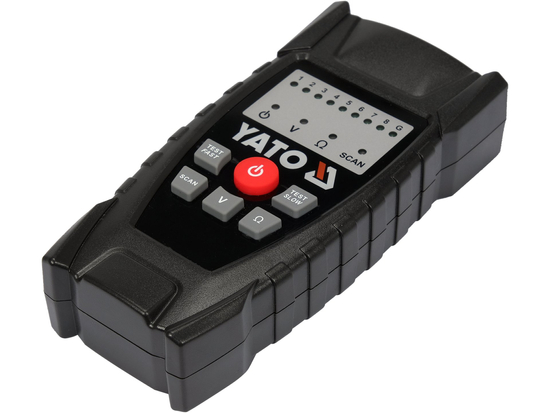

Складається з двох пристроїв: передавача і приймача. Передавач підключається до шуканого кабелю, щоб при активації функції SCAN передавати сигнал з частотою, відомою приймачу. Приймач здатний бездротово вловлювати сигнал на відстані кількох сантиметрів* від кабелю, який шукають.

Приймач здатний бездротово вловлювати сигнал на відстані кількох сантиметрів* від кабелю, який шукають.

Він несприйнятливий до перешкод. Сигнал, отриманий приймачем, перетворюється в звук без шумів і потріскувань. Потужність передавача дозволяє передавати сигнал по кабелю на відстань не менше 1 кілометра. Вбудоване гніздо "джек" на приймачі дозволяє підключити, наприклад, навушники, що входять до комплекту.

• матеріал корпусу: ABS
• регульована чутливість сигналу/відстеження гучності
• габарити і вага передавача: 63 x 134 x 31 мм / 138 г
• габарити і вага приймача: 40 x 200 x 32 мм / 120 г
• живлення передавача: 3 х ААА - 1,5В батарейки
• живлення приймача: 6F22 - батарея 9В
• індикація низького заряду батареї

Функції:

• визначення місця розташування та прокладки кабелю
• визначення місця обриву кабелю
• перевірка послідовності підключення в кабелі RJ45
• перевірка напруги телефонної лінії
• перевірка полярності напруги телефонної лінії
• перевірка наявності короткого замикання

Знаходження проводів у стінах, окрім інших цілей безпеки, повинно проводитися без наявності напруги в лінії, що шукається.

^{*Під час пошуку проводів у стінах необхідно виключити наявність напруги в лінії}

^{*Приймач буде вловлювати сильніший сигнал, якщо один з крокодилячих контактів передавального кабелю підключений до землі. Заземленням може бути як дріт заземлення в домашній інсталяції, так і, якщо немає інших варіантів, наше тіло, що торкається підлоги. Внутрішні тести підтвердили прийом сигналу, що передається в кабелі, з відстані 15 см від приймача (вимірювання без перешкод між приймачем і кабелем).}
